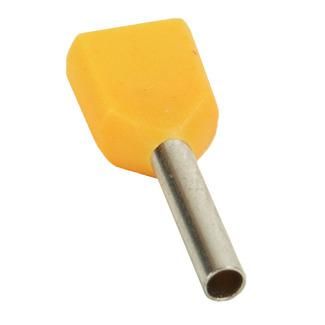

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 0.75-10 (уп.100шт) КЭАЗ 278044

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-0,75-10 от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 0,75 мм2 каждый в электрических цепях до 400 В. Упакован по 100 штук, изделие совместимо с клеммами и зажимами стандартной конструкции.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-0,75-10 используется для оконцевания пары одножильных или многожильных медных проводов. Подходит для создания шлейфов между рядом установленных автоматических выключателей, контакторов, реле и других устройств в распределительных щитах. Обеспечивает быстрое и безопасное подключение в цепях переменного и постоянного тока до 400 В.

Технические характеристики

• Номинальное сечение каждого провода: 0,75 мм2 (два провода - суммарно 1,5 мм2)
• Материал наконечника: медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ), белого цвета
• Длина втулки: 10 мм
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Размер по стандарту AWG: 10
• Тип конструкции: стандартная, несъёмная изоляция
• Упаковка: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ2 T-Shv2-PVC-0,75-10 совместим с клеммами и зажимами, рассчитанными на штыревые наконечники размера AWG 10 (диаметр штыря ~3,9 мм). Для установки необходимо зачистить изоляцию с обоих проводов, вставить их в втулку и обжать специальным инструментом - клещами с матрицей для двойных наконечников. Изоляция ПВХ предохраняет от случайного замыкания и обеспечивает визуальный контроль целостности соединения. Не используйте обычные обжимные клещи - требуется инструмент с правильной формой матрицы для НШвИ2.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ2 соответствует требованиям к безопасности для оборудования до 400 В. Лужёное покрытие снижает риск окисления меди, улучшает контактную проводимость и продлевает срок службы. Материал изоляции ПВХ устойчив к механическим повреждениям и воздействию масла, бензина и большинства бытовых химикатов. Соответствует общепринятым нормам для комплектующих в распределительных устройствах.

Преимущества

• Обжим двух проводов одним наконечником - экономия места в щите и уменьшение числа точек подключения
• Изолированный корпус исключает риск прикосновения к токоведущим частям после монтажа
• Лужёная медь обеспечивает стабильный контакт даже при колебаниях температуры
• Белая изоляция позволяет легко определить тип и состояние наконечника визуально
• Высокая термостойкость - работает в условиях холодных складов и нагретых щитовых

Ограничения применения

• Не предназначены для проводов сечением более 0,75 мм2 - перегрузка вызывает перегрев и деформацию
• Не подходят для алюминиевых проводов - материал наконечника совместим только с медью
• Запрещено использовать без обжима - просто вставленный провод не обеспечит надёжный контакт
• Не рекомендуются для внешней установки без защиты - ПВХ чувствителен к длительному УФ-облучению
• Не применяются в цепях выше 400 В - превышение напряжения нарушает изоляционные свойства

Примеры использования

• Подключение нескольких автоматов в одном ряду через общий фазный или нулевой провод
• Создание шлейфа питания для группы реле в панели управления
• Присоединение двух проводов от датчиков к одной клемме контроллера
• Монтаж в щитах промышленного оборудования, где важна плотность компоновки

Практические советы

• Перед обжимом проверьте, что оба провода полностью вошли в втулку - недостаточная глубина снижает надёжность
• Используйте обжимные клещи с матрицей, помеченной как “NShvI2” или “2x0.75 mm²” - некорректный инструмент повредит изоляцию
• При сборке щита группируйте аналогичные наконечники - так проще обслуживать и диагностировать
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может ускорить старение
• Артикул 278044 и серия OptiKit T/S - это часть стандартизированной линейки КЭАЗ; все элементы этой серии взаимозаменяемы по габаритам и характеристикам
