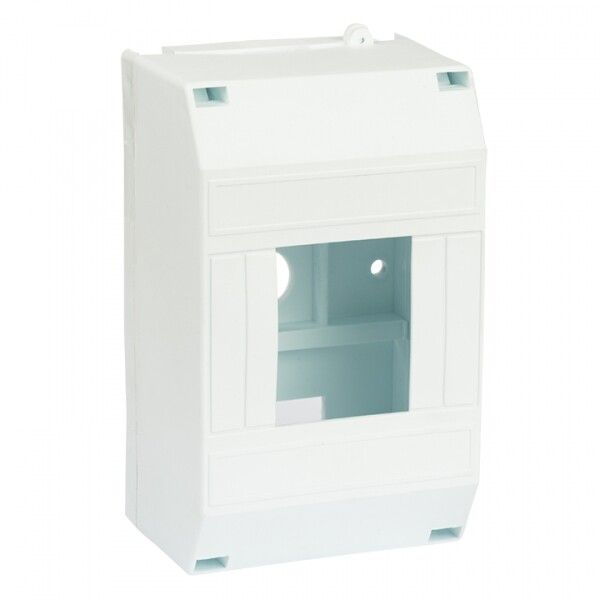

Бокс распределительный КМПН 1/4 PROxima, 4 модуля, IP20 EKF pbm40-n-4s

Бокс пластиковый навесной КМПН 1/4 от EKF серии PROxima - компактная герметичная коробка для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейку. Подходит для внутренней установки в офисах, квартирах и технических помещениях. Артикул pbm40-n-4s.

Назначение и область применения

Бокс пластиковый навесной КМПН 1/4 предназначен для сборки распределительных щитов с модульной аппаратурой: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами шириной 17,5 мм на DIN-рейку. Коробка используется там, где нужна защита оборудования от случайного прикосновения и внешних воздействий, но нет требований к защите от воды или пыли. Применяется в жилых домах, офисах, административных зданиях, подъездах, технических шкафах и местах с контролируемой средой.

Технические характеристики

• Количество модулей DIN: 4 (возможно установить до четырёх стандартных модулей по 17,5 мм каждый)
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу, не относится к току каждого автомата внутри
• Напряжение: 380 В - рассчитан на работу в сетях до 380 В переменного тока
• Материал корпуса: термостойкий пластик (поликарбонат или аналог), устойчив к механическим нагрузкам и перепадам температур
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги
• Способ монтажа: открытая навесная установка на стену с помощью кронштейнов
• DIN-рейка: встроена, фиксируется внутри корпуса, позволяет легко монтировать устройства
• С замком: да - обеспечивает защиту от несанкционированного доступа
• С монтажной платой/панелью: да - внутренняя панель для крепления DIN-рейки и проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без прямого контакта с водой
• Количество рядов: один - одностороннее расположение модулей
• Цвет: белый - соответствует стандартному цвету электрооборудования в бытовых и офисных интерьерах
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Бокс пластиковый навесной КМПН 1/4 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейку типа TS35. Для монтажа требуется только отвертка и дрель с сверлом подходящего диаметра. Коробка крепится на стену с помощью двух кронштейнов, предусмотренных в задней части корпуса. Перед установкой проверьте, что глубина корпуса достаточна для прокладки проводов - рекомендуется оставлять запас минимум 5–10 см на изгибы. Наличие замка требует учета места для ключа при планировании расположения щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-7-1 для корпусов распределительных устройств. Степень защиты IP20 гарантирует безопасность от прикосновения к токоведущим элементам, но не является водонепроницаемой. Бокс не предназначен для установки во влажных помещениях, на улице или в цехах с высокой запыленностью. Сертифицирован для работы в системах TN-S и TN-C-S.

Преимущества

• Встроенная DIN-рейка и монтажная панель исключают необходимость самостоятельной установки креплений
• Наличие замка повышает безопасность и снижает риск вмешательства
• Белый цвет корпуса хорошо сочетается с интерьером помещений
• Высокая прочность пластика обеспечивает долгую службу даже при частом открывании дверцы
• Поддерживается серия PROxima - единый стиль и совместимость с другими изделиями EKF

Ограничения применения

• Не применяется в помещениях с постоянной влажностью выше 90%, на улице, в подвалах без вентиляции или в сырых зонах
• IP20 не защищает от пыли - не подходит для мастерских, гаражей, производственных участков с металлической стружкой
• Ограниченное количество модулей (4) - не подходит для сложных щитов с большим числом устройств
• Некомплектный состав - не входят автоматы, УЗО, провода, клеммы; всё необходимо докупать отдельно
• Не имеет вводных кабельных вводов - потребуется самостоятельно просверливать отверстия или использовать дополнительные вводы

Примеры использования

• Щиток на этаже многоквартирного дома - для УЗО и автоматов по квартирам
• Распределительный бокс в офисном помещении - для питания компьютеров, принтеров, освещения
• Техническая кладовая - для управления светом, розетками, теплым полом
• Шкаф в подъезде - для автономного управления лифтом, сигнализацией, видеонаблюдением

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кронштейны точно совпадают с местом крепления на стене
• При использовании нескольких боксов одного типа - выбирайте модели с одинаковым типом замка для удобства обслуживания
• Для лучшей организации проводов используйте кабельные каналы и хомутики - внутренний объем ограничен
• Проверьте соответствие толщины стенки - при установке в деревянную или гипсокартонную перегородку может потребоваться усиление
• Артикул pbm40-n-4s - единственный вариант в этой серии с 4 модулями и замком; другие модели серии PROxima могут иметь другое число модулей или отсутствовать замок
