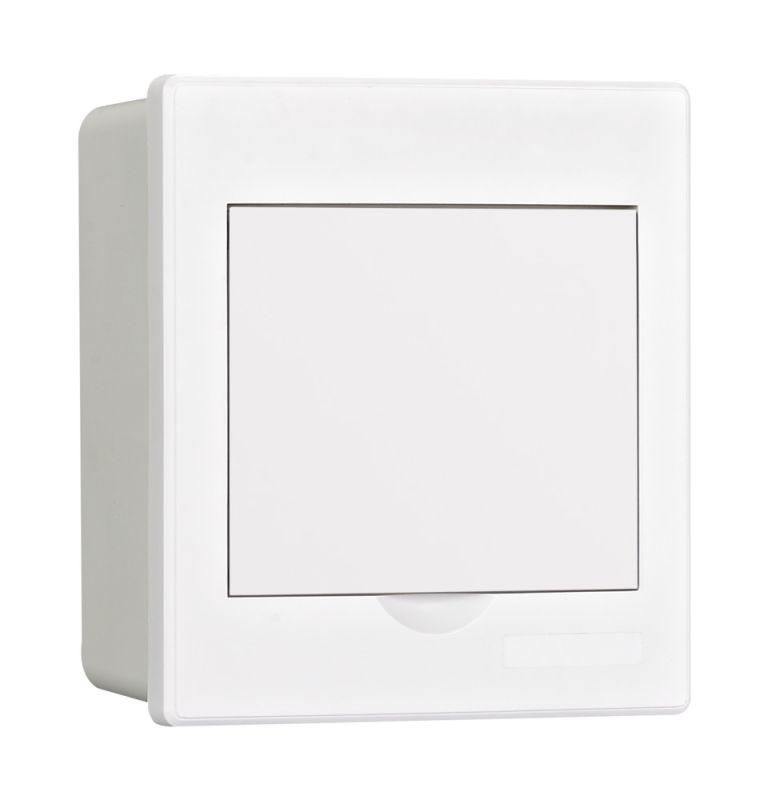

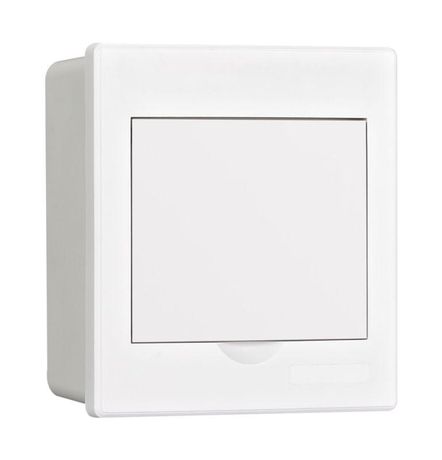

Корпус пластиковый навесной с белой дверью 1 ряд 4 модуля IP41 ЩРН-П - 31084DEK APC

Корпус навесной пластиковый 1 ряд 4 модуля IP41 ЩРН-П белый - компактная и надёжная оболочка для монтажа автоматических выключателей, УЗО и других модульных устройств в условиях сухих помещений. Произведён бренда DEKRAFT, артикул 31084dek, соответствует требованиям серии ЩРН-П и рассчитан на длительную эксплуатацию.

Назначение и область применения

Корпус навесной пластиковый 1 ряд 4 модуля IP41 ЩРН-П белый предназначен для установки внутри зданий в местах, где требуется защита электрооборудования от случайного прикосновения и пыли, но не от воды. Подходит для распределительных щитов в жилых домах, офисах, административных помещениях и на объектах с невысокими требованиями к защите от внешних воздействий. Используется для сборки щитов с модульными устройствами до четырёх модулей шириной 18 мм каждый.

Технические характеристики

• Тип: навесной корпус с открытой установкой
• Количество рядов: 1
• Ширина: 4 модуля (72 мм по стандарту DIN)
• Глубина монтажа: 76 мм
• Материал корпуса: негорючий ABS-пластик
• Цвет: белый (RAL9003)
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да, стандартная 35 мм
• Тип крышки: закрытого типа, с фиксацией в открытом положении
• Дополнительно: встроенные выламываемые вводы, клеммы для N и PE шинок
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус навесной пластиковый 1 ряд 4 модуля IP41 ЩРН-П белый полностью совместим с модульным оборудованием от DEKRAFT и Systeme Electric. Монтируется на стену с помощью крепёжных отверстий в задней стенке. Для установки оборудования используются стандартные DIN-рейки. Перед монтажом необходимо удалить выламываемые заглушки в местах ввода кабелей - они легко ломаются руками. Крышка открывается вниз и фиксируется вверху, что удобно при обслуживании. Глубина 76 мм позволяет разместить устройства с высокими габаритами, включая некоторые модели УЗО и АВ.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствующего нормам горючести. Степень защиты IP41 обеспечивает безопасность от контакта с внутренними элементами через решётку и предохраняет от попадания крупной пыли. Соответствует требованиям IEC 61439-1 и GOST R 50030.2–2010 для распределительных устройств низкого напряжения. Напряжение эксплуатации - до 1000 В переменного тока.

Преимущества

• Выламываемые вводы позволяют точно настроить место ввода кабеля без дополнительных инструментов
• Пластиковое стекло дверцы обеспечивает видимость состояния переключателей и индикаций
• Изоляция материала снижает риск поражения током при случайном прикосновении
• Устойчивость к вибрации делает корпус подходящим для установки рядом с оборудованием, вызывающим механические колебания
• Плоская форма и белый цвет обеспечивают эстетичный вид в интерьере

Ограничения применения

Не применяется во влажных, сырых или наружных условиях - степень защиты IP41 не защищает от брызг, струй воды или повышенной влажности. Не рекомендован для промышленных цехов с высоким уровнем пыли, масла или химически активных сред. Не подходит для установки в помещениях с температурой ниже –10 C или выше +50 C. Не предназначена для монтажа в сериях с более чем 4 модулями - увеличение числа устройств требует другого корпуса.

Примеры использования

• Щиток освещения в квартире с 2 автоматами, УЗО и реле времени
• Распределительный щит на этаже многоквартирного дома с группами розеток и света
• Управление насосом или вентиляцией в подвале с использованием термореле и контактора
• Локальный щиток для бытовой техники в котельной (при условии сухости)

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина 76 мм должна свободно проходить между стеной и препятствиями
• Используйте кабели с диаметром до 10 мм - большие кабели могут повредить вводы при затяжке
• При необходимости замены дверцы - она снимается без инструментов, просто оттяните её вниз
• Для долговечности не используйте металлические крепления - они могут вызвать коррозию вблизи пластика
• При заказе нескольких корпусов - выбирайте один партийный номер 31084dek, чтобы гарантировать однородность цвета и качества
