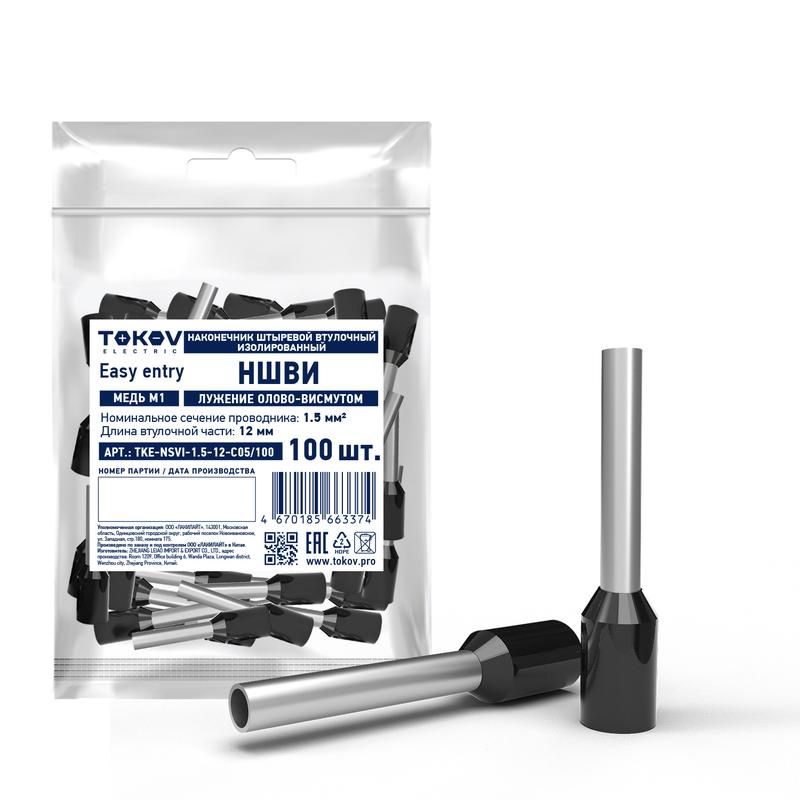

Наконечник штыревой втулочный изолированный НШВИ 1.5-12 TOKOV ELECTRIC TKE-NSVI-1.5-12-C05/100

Наконечник штыревой втулочный изолированный НШВИ 1.5-12 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 1,5 мм2, предназначенный для быстрого и безопасного подключения к клеммам. Артикул tke-nsvi-1.5-12-c05/100 обеспечивает изолированную фиксацию без лишних операций, что особенно важно в распределительных щитах и на оборудовании с высокой плотностью коммуникаций.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 1.5-12 используется для создания прочного и долговечного контакта между одножильным или многожильным медным проводом и зажимами автоматических выключателей, клеммных колодок, реле или других устройств. Подходит для установки в электрощитах, пультах управления, промышленном оборудовании, системах освещения и автоматизации. Благодаря изоляции, не требует дополнительной изоляции после монтажа - снижает риск замыканий и ускоряет сборку.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2 - оптимально для токов до 18 А в нормальных условиях
• Длина втулки: 12 мм - достаточна для надёжной обжимки без перегрузки жилы
• Материал контактной части: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, не горюч, сохраняет форму при температуре до +105 C
• Цвет изоляции: черный - стандартизирован для удобства визуального различения
• Безгалогенная изоляция - не выделяет токсичных веществ при нагреве или возгорании
• Тип конструкции: стандартная - классическая форма с цилиндрической втулкой и штырем

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 1.5-12 совместим с большинством стандартных клеммных зажимов с шагом 4–6 мм. Для монтажа требуется обжимной инструмент с матрицей для сечений 1,0–2,5 мм2. Обжим должен быть равномерным - не допускается деформация изоляции или частичное захватывание жилы вне втулки. Штырь имеет диаметр, соответствующий типовым клеммам M3–M4. Убедитесь, что диаметр отверстия в клемме не меньше 3,5 мм - иначе возможен трудный монтаж или повреждение контакта.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что соответствует требованиям экологической безопасности EN 60754-2. Материал не выделяет едких газов при перегреве, что делает НШВИ 1.5-12 подходящим для закрытых помещений, офисов и жилых зон. Соответствует общепринятому ГОСТ 7399-97 для наконечников типа НШВИ. Применим в системах с рабочим напряжением до 1000 В переменного тока.

Преимущества

• Уже изолированный - исключает необходимость в термоусадке или изоленте
• Высокая механическая прочность - втулка не расслаивается при обжиме
• Стабильный контакт - медь с чистой поверхностью минимизирует окисление
• Эргономичный дизайн - штырь легко вставляется даже в плотно укомплектованные клеммы
• Защита от случайного касания - изоляция предотвращает поражение током при обслуживании

Ограничения применения

Наконечник штыревой втулочный изолированный НШВИ 1.5-12 не предназначен для работы с алюминиевыми проводами - материал втулки несовместим с электрохимическими процессами. Также не рекомендован для постоянного использования в средах с температурой выше +105 C или при частых вибрациях без дополнительной фиксации. Не следует применять в условиях повышенной химической агрессии - полипропилен уязвим к некоторым растворителям. Не подходит для многократного демонтажа - обжим является одноразовой операцией.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирных щитках
• Фиксация проводов к клеммам PLC-модулей в промышленных контроллерах
• Соединение проводов питания с реле времени или терморегуляторами
• Обустройство цепей управления на конвейерах и станках с ЧПУ
• Замена старых наконечников при модернизации электропроводки

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 12 мм. Лишняя жила внутри втулки снижает качество контакта.
• Используйте обжимной клещи с регулировкой усилия - слабый обжим вызывает люфт, слишком сильный - трещины в изоляции.
• Проверьте соответствие цвета изоляции другим наконечникам в щите - это упростит диагностику и будущий ремонт.
• Артикул tke-nsvi-1.5-12-c05/100 продается упаковками по 100 штук - экономично для массового монтажа.
• Храните в сухом месте - хотя изоляция герметична, влага может попасть через открытые концы при длительном хранении в плохо упакованном виде.
