Наконечник штыревой втулочный НШвИ 1,5-18 (50шт.) EKF | nhvi-1.5-18

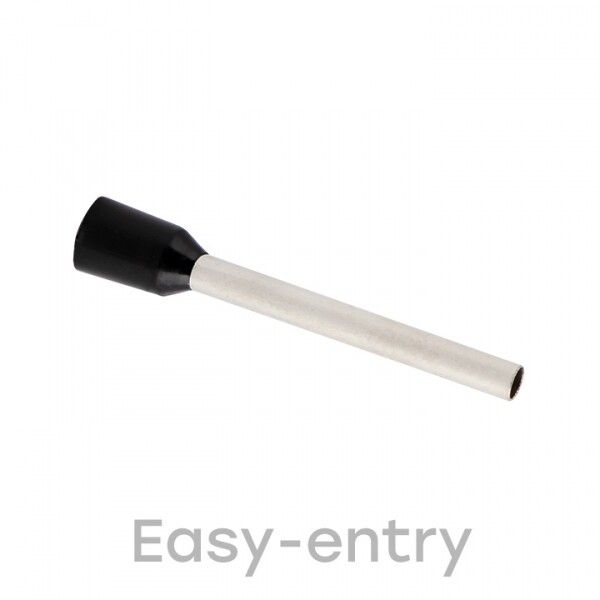

Наконечник штыревой втулочный НШвИ 1,5-18 от EKF PROxima - это готовый к установке соединительный элемент для многопроволочных медных проводов сечением 1,5 мм2. Благодаря встроенной изоляции и лужёной меди, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая надёжность контакта. Применяется в распределительных щитах, автоматике и силовых цепях.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 1,5-18 предназначен для надёжного соединения многопроволочных проводов (например, ПВ-3, ПВС, ПУГН) с зажимами аппаратов, клеммных колодок, автоматических выключателей и контакторов. Подходит для стационарной электромонтажной работы в условиях нормальной влажности и температур. Часто используется в бытовых и промышленных щитах, на станках, конвейерах, системах управления.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Длина втулки: 18 мм
• Материал контактной части: медь, лужёная
• Материал изоляции: полипропилен (PP)
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Изоляция: да, цвет - черный
• Количество в упаковке: 50 штук
• Содержание галогенов: да

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 1,5-18 совместим с любыми штыревыми клеммами, рассчитанными на провод 1,5 мм2. Для установки требуется специальный пресс-клещи с матрицей для втулочных наконечников. Перед опрессовкой зачищается изоляция провода на длину втулки - около 18 мм. Многопроволочный провод вставляется до упора; после опрессовки изоляционная манжета плотно прилегает к жиле, обеспечивая механическую и электрическую герметичность. Облуживание перед монтажом не требуется - это основное преимущество модели НШвИ.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ 1,5-18 соответствует требованиям ГОСТ Р 50044.1–92 и международным стандартам на втулочные наконечники. Лужёная поверхность снижает окисление и увеличивает срок службы контакта. Изоляция из полипропилена устойчива к перегреву до +105 C и не распространяет горение. Однако материал содержит галогены - не рекомендован для применений, где требуются галоген-free компоненты (например, в метро, тоннелях, судостроении).

Преимущества

• Не нуждается в предварительном облуживании провода - экономит время и снижает риск брака
• Изолированная конструкция исключает случайные КЗ и упрощает сборку в плотных щитах
• Лужёная медь обеспечивает стабильную проводимость и долгий срок службы
• Развальцованный конец втулки облегчает введение многопроволочного провода
• Высокая механическая прочность при затяжке клеммы

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не подходят для высоких частот (>1 kHz) - из-за эффекта кожи
• Не используются в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - изоляция PP не устойчива к ним
• Не рекомендованы для мест с повышенной вибрацией без дополнительной фиксации
• Содержание галогенов делает их непригодными для объектов с особыми требованиями к дымовой токсичности

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажных щитах
• Соединение проводов с клеммами УЗО, дифавтоматов
• Присоединение проводов к клеммам термореле, контакторов, пускателей
• Монтаж цепей управления в станках с ЧПУ
• Обвязка оборудования в пищевой и легкой промышленности

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей типу НШвИ - некорректная опрессовка вызывает плохой контакт или разрушение изоляции
• Проверяйте глубину введения провода: если жила не дошла до края втулки - контакт будет слабым
• Не используйте плоскогубцы вместо пресса - результат не гарантирован
• При работе с проводами типа ПВ-3 - убедитесь, что все жилы заполнены втулку, и ни одна не торчит
• Храните в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги
• Для больших партий закупайте сразу упаковки по 50 шт. - удобнее, чем покупать поштучно
