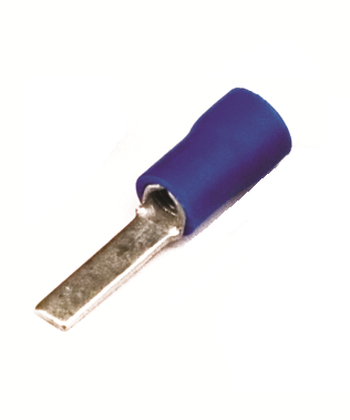

Наконечник штыревой плоский НШпИ 2.5-12 синий QUADRO (100шт) с изолированным фланцем - *2B11P ДКС

Наконечник штыревой плоский с изолированным фланцем 1.5–2.5 кв.мм, длина 3×12 мм, синий (НШПИ, НШпИ) от DKC предназначен для надёжного соединения медных жил сечением 1,5–2,5 мм2 с болтовыми зажимами. Благодаря изолированному фланцу и лужёной меди, этот наконечник защищён от коррозии и случайных замыканий - идеально подходит для сборки щитов, управления оборудованием и подключения проводов в условиях повышенной влажности.

Назначение и область применения

Наконечник штыревой плоский с изолированным фланцем (НШПИ) используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется там, где требуется безопасное и компактное подключение к болтовому зажиму - например, в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователей и других устройствах. Подходит для установки в помещениях и на улице, если есть защита от механических повреждений.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов с такой площадью поперечного сечения;
• Форма контакта: штыревая, плоская - совместима с болтами M12;
• Длина штыря: 12 мм - оптимальна для большинства стандартных клеммных колодок;
• Толщина корпуса: 3 мм - обеспечивает достаточную жёсткость при затяжке;
• Материал контакта: электротехническая медь - высокая проводимость и долговечность;
• Покрытие: лужёное - предотвращает окисление и улучшает контакт;
• Изоляция: ПВХ - термостойкая, устойчивая к УФ и химическим воздействиям;
• Цвет изоляции: синий - соответствует цветовой маркировке нулевых проводников (PEN/PE) по ГОСТ 31947;
• Стандарт: DIN 46228-1 - соответствие европейскому нормативу для качественных наконечников;
• Совместимость с лаковой изоляцией: да - можно использовать с проводами, имеющими лаковое покрытие жилы;
• Совместимость с типом жил: да - работает с одножильными и многожильными медными проводами.

Совместимость и монтаж

Наконечник штыревой плоский с изолированным фланцем (НШПИ) совместим с болтами метрического размера M12. Для монтажа используйте специальный пресс-клещи с матрицей для наконечников типа НШПИ. Не допускается обжим обычным клещами - это приведёт к плохому контакту и перегреву. Перед обжимом зачистите жилу на длину 10–11 мм, чтобы она полностью вошла в трубку наконечника. После обжима проверьте прочность соединения - жила не должна свободно двигаться внутри. Изолированный фланец позволяет монтировать наконечник рядом с другими элементами без риска КЗ.

Безопасность и стандарты

Наконечник соответствует стандарту DIN 46228-1, что гарантирует точные геометрические параметры и надёжность соединения. Изоляция выполнена из ПВХ, который не поддерживает горение и сохраняет целостность при температуре до +105 C. Лужёная поверхность снижает риск электрохимической коррозии, особенно в средах с повышенной влажностью. Изделие не содержит свинца и соответствует требованиям RoHS.

Преимущества

• Изолированный фланец исключает риск случайного замыкания между соседними клеммами;
• Лужёное покрытие увеличивает срок службы в агрессивных средах;
• Синий цвет изоляции упрощает визуальную идентификацию нулевого провода;
• Удобная форма штыря позволяет легко вставлять и извлекать наконечник из клеммы;
• Совместимость с лаковой изоляцией - экономит время на зачистке проводов;
• Высокая механическая прочность при правильном обжиме - минимизирует риск отсоединения.

Ограничения применения

• Не применяется для алюминиевых жил - только для меди;
• Не рассчитан на рабочее напряжение выше 600 В - для более высоких значений требуются другие решения;
• Не рекомендован для частых демонтажей - многократные вставки могут повредить контактную поверхность;
• Не следует использовать в местах с постоянным механическим трением или вибрацией без дополнительной фиксации;
• Работает только с болтами M12 - не подходит для M8, M10 или других размеров.

Примеры использования

• Подключение нулевой шины в распределительном щите;
• Присоединение проводов к клеммам частотного преобразователя;
• Соединение проводов питания с контакторами в системах автоматизации;
• Обустройство цепей управления в станках с ЧПУ;
• Монтаж заземления в бытовых и промышленных установках (при условии соблюдения цветовой маркировки).

Практические советы

• Выбирайте наконечник НШПИ именно с синей изоляцией, если подключаете PEN-провод - так легче соблюсти цветовую стандартизацию;
• Перед обжимом убедитесь, что зачищенная часть жилы точно попала в трубку наконечника - недостаточная длина вызывает перегрев;
• Проверяйте посадочный диаметр клеммы - он должен соответствовать внешнему диаметру штыря (обычно ~12 мм);
• Если провод имеет лаковую изоляцию, не зачищайте слишком сильно - достаточно удалить слой на 1–2 мм больше длины трубки;
• Для массового монтажа используйте пресс-клещи с регулировкой усилия - это повысит качество и скорость работы;
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой.
