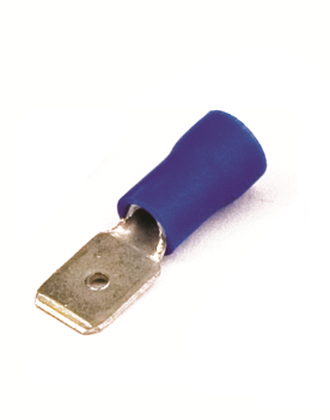

Наконечник плоский РпИп 2.5-5-0.8 синий QUADRO ( 100шт) с изолированным фланцем (вилка) - 2B32P ДКС

Наконечник кабельный плоский с изолированным фланцем (вилка) 1.5–2.5 кв.мм, 4.8×0.8 мм, РПИ-П, QUADRO от DKC предназначен для надёжного и быстрого соединения медных проводов в силовых цепях. Этот тип наконечника используется там, где требуется частое подключение и отключение - например, на клеммах автоматических выключателей, контакторов или распределительных щитов.

Назначение и область применения

Этот наконечник - штекер типа “вилка” (или “папа”), который позволяет легко подсоединить заизолированный провод к соответствующей гнездовой клемме. Подходит для работы в сетях переменного и постоянного тока до 600 В. Применяется в электрооборудовании: управления станками, системах автоматизации, сборках распределительных щитов, устройствах питания и других местах, где важна скорость обслуживания и надёжность контакта.

Технические характеристики

• Материал контакта: Электротехническая медь с лужёным покрытием - повышает долговечность и снижает риск окисления.
• Сечение кабеля: 1,5–2,5 мм2 - оптимально для средних нагрузок в бытовых и промышленных установках.
• Размер контакта: 4,8 × 0,8 мм - совместим с большинством стандартных гнёзд для быстроразъёмных соединений.
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическому воздействию и химическим веществам.
• Цвет изоляции: Синий - стандартизированная цветовая маркировка для положительного потенциала в DC-цепях или для фазы в AC-сетях (по внутренним нормам производителя).
• Тип соединения: Быстроразъёмный, без инструментального зажима - просто вставляется в гнездо.

Совместимость и монтаж

Наконечник РПИ-П, QUADRO рассчитан на использование с гнёздами того же формата - 4,8×0,8 мм. Для монтажа необходимо:

• Зачистить конец провода на длину, равную глубине корпуса наконечника (обычно около 9–10 мм).
• Вставить провод в трубчатую часть наконечника и обжать специальным клещами - важно выбрать матрицу под сечение 1,5–2,5 мм2.
• Убедиться, что изоляция плотно прилегает к проводу, а металлическая часть полностью заполнена жилой без торчащих волосков.

Не используйте этот наконечник для многожильных проводов без предварительной прессовки или пайки - возможен перегрев и потеря контакта.

Безопасность и стандарты

Произведён согласно требованиям к качеству материалов и безопасности для электромонтажа. Соответствует международному стандарту IEC 60947-7-1 для компонентов коммутирующих устройств. Лужёное покрытие исключает образование оксидов, которые могут вызвать нагрев и отказ контакта. Изоляция выполнена из самозагашивающегося ПВХ - не распространяет горение.

Преимущества

• Изолированный фланец защищает от случайного замыкания на соседние элементы.
• Лужёная медь увеличивает срок службы в условиях повышенной влажности или температурных колебаний.
• Ярко выраженный синий цвет ускоряет визуальную идентификацию цепи во время диагностики.
• Фиксирующая форма контакта обеспечивает прочное соединение даже при вибрациях оборудования.

Ограничения применения

• Не применяйте для токов выше 20 А - максимальная допустимая нагрузка зависит от условий окружающей среды и качества контакта в гнезде.
• Не использовать в открытых помещениях без защиты от осадков - хотя изоляция ПВХ устойчива, IP-класс не указан, значит, изделие не предназначено для внешней установки.
• Подходит только для медных жил - нельзя применять с алюминием или сплавами.
• Не рекомендовано многократное подключение-отключение более 50 раз - после этого возможно износ контактов и потеря плотности.

Примеры использования

• Подключение входных кабелей к модульным автоматам в щите управления.
• Соединение проводов с клеммами контакторов в системах автопилотирования конвейера.
• Обустройство временных испытательных цепей в сервисном оборудовании.
• Монтаж сигнализационных цепей в промышленных контроллерах.

Практические советы

• Перед установкой проверьте соответствие размера гнезда - 4,8×0,8 мм - чтобы избежать люфта или деформации контакта.
• Выбирайте обжимные клещи с регулировкой усилия; слишком слабый обжим - плохой контакт, слишком сильный - повреждает жилу.
• При использовании в серийном производстве закупайте сразу партию одного бирки - цвет и точность размеров могут отличаться между партиями.
• Храните в сухом месте - длительное воздействие влаги может привести к появлению пятен на лужении, даже если металл внутри цел.
