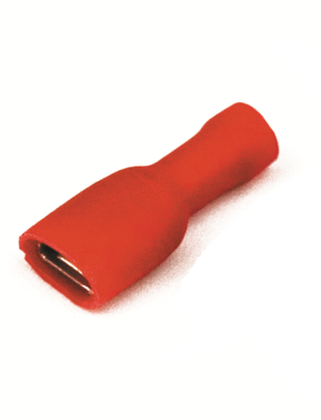

Наконечник плоский РппИм 1.5-3-0.8 красный QUADRO (100шт) полностью изолированный (розетка) - 2A00TP ДКС

Наконечник кабельный изолированный (розетка) 0,25–1,5 мм2 РППИ-М от бренда DKC (артикул 2a00tp) предназначен для надёжного и безопасного соединения медных жил с оборудованием через тип “вилка-розетка”. Подходит для низковольтных цепей, где важна быстрая сборка и изоляция контактов.

Назначение и область применения

Этот наконечник используется для подключения медных проводов к устройствам с гнездовым контактом - например, к клеммным колодкам, реле, автоматическим выключателям, индикаторам и модульным компонентам. Применяется в панелях управления, системах автоматизации, станках, конвейерах и других устройствах с низким напряжением до 48 В. Благодаря изолированной конструкции, исключается риск случайного замыкания между соседними контактами.

Технические характеристики

• Материал контакта: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Изоляция: Поливинилхлорид (ПВХ), красного цвета - защищает от внешних воздействий и позволяет легко определить фазу/полюс
• Номинальное сечение кабеля: 0,25–1,5 мм2 - подходит для тонких и средних жил
• Размер контакта: 2,8 × 0,8 мм - совместим с гнёздами стандарта “розетка”
• Максимальный ток: 10 А - рассчитан на нагрузки в пределах слаботочных и маломощных силовых цепей
• Исполнение: Гильза - обжимается на жилу с помощью клещей, изоляция остаётся целой

Совместимость и монтаж

Наконечник РППИ-М имеет форму “розетки”, значит, он предназначается для соединения с “вилкой” - то есть с другим наконечником типа “папа”. Обжим выполняется **без удаления изоляции** - инструмент сдавливает изоляционную часть, фиксируя жилу внутри. Для правильного монтажа используйте обжимные клещи с матрицей под размер 2,8×0,8 мм. Убедитесь, что сечение жилы попадает в допустимый диапазон 0,25–1,5 мм2; меньшие или большие жилы приведут к плохому контакту или повреждению изоляции.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего требованиям к электроизоляции в условиях нормальной температуры. Наконечник не предназначен для работы при высоких температурах (>+85 C) или во влажных средах без дополнительной защиты. Соответствует общепринятой практике для низковольтных систем, но не сертифицирован по EN 60947 или IEC 60309 - применяется в рамках внутренней сборки оборудования.

Преимущества

• Обжим через изоляцию - экономит время, не требует зачистки жилы
• Полная изоляция корпуса - снижает риск КЗ при плотном расположении контактов
• Ярко-красный цвет - удобная визуальная идентификация
• Стандартный размер 2,8×0,8 мм - совместим с большинством промышленных разъёмов серии Quadro
• Высокая механическая прочность латунного контакта - долгий срок службы даже при частых подключениях

Ограничения применения

• Не использовать в цепях выше 10 А - перегрев и деформация контакта
• Не применять в условиях постоянной влажности, открытого воздуха или агрессивных сред - ПВХ не обладает IP-защитой
• Не подходят для многожильных кабелей с очень мягкими жилами (например, класса 5) без предварительной прессовки
• Не рекомендованы для высокочастотных сигналов - из-за паразитной ёмкости изоляции

Примеры использования

• Подключение сигнальных проводов к входам PLC в панели управления
• Соединение кнопок, индикаторов и датчиков с клеммными колодками
• Фиксация проводов в реле времени или терморегуляторах
• Сборка тестовых стендов и учебных установок

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - лучше выбрать провод чуть меньше максимума (например, 1,0 мм2 вместо 1,5 мм2) для более плотного контакта
• Используйте только инструмент с регулируемым усилием - переобжим разрушает изоляцию, недостаточный обжим вызывает люфт
• Проверяйте качество обжима: после монтажа потяните за провод - жила не должна выскальзывать
• Для длинных линий связи используйте этот наконечник только на конце - не соединяйте несколько таких элементов последовательно
• Храните в сухом месте - влага может проникнуть под изоляцию при длительном хранении
