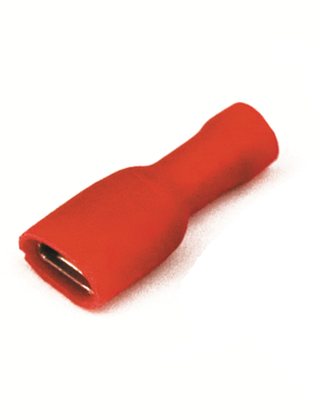

Наконечник плоский, полностью изолир. (розетка), 0,25-1,5мм.кв. 2,8х0,5мм. | 2A04TP DKC ДКС

Наконечник кабельный изолированный плоский (розетка) 0,25–1,5 кв.мм 2,8×0,5 мм РППИм QUADRO, DKC - это готовый соединительный элемент для быстрого и надёжного подключения медных жил к оборудованию через систему «вилка-розетка». Подходит для сборки панелей управления, автоматизации и низковольтных цепей. Упакован по 100 штук.

Назначение и область применения

Этот наконечник предназначен для создания прочного и безопасного электрического соединения между гибкой медной жилой и устройством с гнездовым контактом - например, реле, клеммной колодкой, автоматическим выключателем или индикатором. Он используется там, где требуется частая коммутация или замена провода без перепайки. Применяется в промышленном оборудовании, системах автоматизации, щитах управления, станках и контрольно-измерительных приборах.

Технические характеристики

• Номинальное сечение кабеля: 0,25–1,5 мм2 - подходит для тонких и средних жил, часто встречающихся в слаботочных цепях и управляющих сигналах;
• Размер контакта: 2,8 × 0,5 мм - соответствует стандартным гнездовым разъёмам типа «розетка»;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Максимальный ток: 10 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не распространяет горение;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации;
• Исполнение: гильза - изолированный наконечник обжимается на жилу с сохранением целостности изоляции до самого контакта;
• Форма: плоская «розетка» - предназначена для защёлкивания в соответствующий разъём «вилка».

Совместимость и монтаж

Наконечник совместим с любыми контактными группами, имеющими гнездовой тип разъёма размером 2,8×0,5 мм. Для установки необходимо использовать обжимной инструмент с матрицей для плоских изолированных наконечников. Обжим выполняется **до** изоляции - то есть инструмент зажимает только медную часть, не деформируя ПВХ-оболочку. После обжима наконечник легко вставляется в гнездо до характерного щелчка. Не рекомендуется применять силовые инструменты или клещи без регулировки усилия - это может повредить контакт или вызвать плохой контакт.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к безопасности электрооборудования для низковольтных цепей. Материал изоляции ПВХ соответствует нормам самозагасания. Температурный режим работы - от −40C до +80C. Не предназначен для использования во взрывоопасных средах или при постоянном воздействии масел, растворителей и открытого огня.

Преимущества

• Удобство монтажа - не требует пайки, позволяет менять провода без демонтажа оборудования;
• Защита от случайного касания - полная изоляция снижает риск поражения током и короткого замыкания;
• Стандартный форм-фактор - совместим с большинством промышленных разъёмов;
• Цветовая маркировка - красный цвет помогает быстро определить цепь при обслуживании;
• Высокая надёжность соединения - благодаря плотному обжиму меди и качественной изоляции.

Ограничения применения

• Не применяется для многожильных кабелей с сечением более 1,5 мм2 - возможен выход контакта из гнезда или перегрев;
• Не рассчитан на высокие токи выше 10 А - при превышении возможен нагрев и разрушение изоляции;
• Не подходит для внешней установки без защиты - ПВХ не обладает достаточной стойкостью к УФ-лучам и осадкам;
• Не используется в цепях переменного тока свыше 690 В - ограничен по классу напряжения.

Примеры использования

• Подключение датчиков температуры к контроллеру PLC;
• Замена проводов на кнопках управления станком;
• Соединение индикаторов состояния в распределительных щитах;
• Обустройство испытательных стендов с частой перестановкой кабелей;
• Монтаж сигнализационных цепей в пищевой и фармацевтической промышленности.

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - лучше выбрать жилу ближе к верхнему пределу (1,5 мм2), чтобы избежать люфта в контакте;
• Используйте обжимной инструмент с регулировкой давления - некачественный обжим приводит к ослаблению контакта;
• Проверяйте после монтажа - легкое покачивание наконечника в гнезде указывает на плохой обжим;
• Храните в сухом месте - влага может вызвать окисление меди даже внутри изоляции;
• При комплектации запаса - учтите, что в одной упаковке 100 штук; для крупных проектов заказывайте несколько упаковок сразу.
