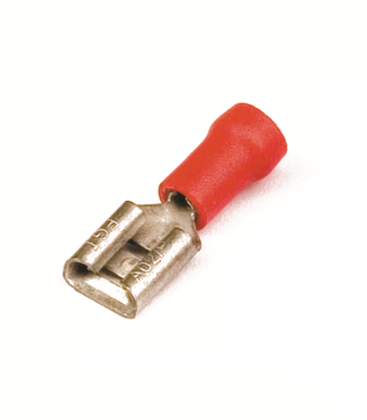

Наконечник плоский с изолир.фланцем (розетка) 0,25-1,5 кв.мм 6,3х0,8 мм (РПИ-М) 1уп=100шт - 2A02P ДКС

Наконечник плоский с изолированным фланцем (розетка) 0,25–1,5 кв.мм 6,3×0,8 мм DKC, РПИ-М - это надёжный элемент для быстрого соединения медных проводов в электрических цепях. Применяется в панелях управления, автоматике и оборудовании с частым обслуживанием. Бренд DKC и артикул РПИ-М указывают на серию Quadro, предназначенную для промышленного использования.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Он позволяет быстро подключить провод к клемме типа “розетка” (штыревой разъём) без инструментов - просто вставляется и защёлкивается. Подходит для устройств с рабочим напряжением до 600 В переменного и постоянного тока. Часто применяется в панелях управления, станках, конвейерах, системах автоматизации и распределительных щитах, где требуется частая замена или диагностика соединений.

Технические характеристики

• Тип: наконечник кабельный, гильзового исполнения с изолированным фланцем
• Сечение провода: 0,25–1,5 мм2
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартным штыревым клеммам
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный - упрощает визуальную идентификацию
• Максимальный ток: 10 А
• Рабочее напряжение: до 600 В

Совместимость и монтаж

Наконечник совместим с клеммами и разъёмами стандарта 6,3×0,8 мм - такими как DIN 46234, IEC 60947-7-1. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине гильзы (обычно 6–8 мм)
• Вставить провод в гильзу до упора
• Обжать специальным инструментом (клещами) - зажим должен плотно охватывать все жилы
• Убедиться, что изоляция не повреждена и фланец полностью закрывает место соединения

Не используйте обычные клещи - нужен обжимной инструмент с матрицей под 6,3 мм. Обжим должен быть прочным, чтобы избежать перегрева и потери контакта.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к безопасности для низковольтного оборудования. Лужёная медь снижает риск окисления, а ПВХ-изоляция устойчива к механическим воздействиям и не распространяет горение. Соответствует международному стандарту IEC 60947-7-1 для быстроразъёмных соединителей. Не рекомендуется применять в условиях повышенной влажности без дополнительной защиты - ПВХ не является герметичной изоляцией.

Преимущества

• Изолированный фланец предотвращает случайное замыкание на корпус или соседние клеммы
• Лужёное покрытие увеличивает срок службы в агрессивной среде
• Ярко-красный цвет легко отличается от других цветов - удобно при сборке и ремонте
• Фиксация без болтов - экономит время при подключении/отключении
• Поддерживает высокую плотность компоновки благодаря компактной форме

Ограничения применения

• Не подходит для проводов сечением более 1,5 мм2 - возможен перегрев и выход из строя
• Не рассчитан на ток выше 10 А - превышение вызовет оплавление изоляции
• Не использовать в условиях постоянного погружения в жидкости - ПВХ не обеспечивает IP-защиту
• Не подходят для алюминиевых проводов - требуются другие типы наконечников
• Не рекомендованы для мобильных механизмов с постоянной вибрацией без дополнительной фиксации

Примеры использования

• Подключение датчиков температуры к контроллеру в промышленном оборудовании
• Соединение проводов питания в пульте управления станком
• Монтаж сигнальных цепей в распределительных щитах с частым обслуживанием
• Замена кабелей в системах освещения с быстросъемными разъёмами

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже небольшое превышение может привести к плохому контакту
• При использовании многожильного провода скрутите жилы перед введением в гильзу - это повысит надёжность обжима
• Проверяйте качество обжима: после установки попробуйте слегка потянуть провод - он не должен выскальзывать
• Для долговечности храните наконечники в сухом месте - влага может вызвать коррозию даже лужёной меди
• При замене старых наконечников всегда выбирайте аналогичный размер - 6,3×0,8 мм - и не меняйте цвет, чтобы сохранить цветовую маркировку цепей
