Наконечник плоский, с изолир.фланцем (розетка), 0,25-1,5мм.кв. 2,8х0,5мм. | 2A04P DKC ДКС

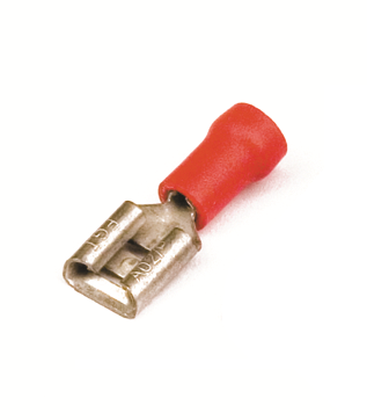

Наконечник кабельный плоский с изолированным фланцем (розетка) 0,25–1,5 кв.мм 2,8×0,5 мм QUADRO, DKC, РПИ-М предназначен для надёжного и быстрого соединения медных проводов в электрических цепях. Этот тип наконечника используется там, где требуется частое подключение/отключение - например, на клеммах оборудования, распределительных щитах или автоматических выключателях.

Назначение и область применения

Этот наконечник - розетка типа “мама” - применяется для оконцовки одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Он позволяет легко и безопасно подключить провод к штыревому контакту без необходимости использовать инструмент каждый раз. Подходит для работы в сетях переменного и постоянного тока до 600 В. Часто встречается в оборудовании управления, системах автоматизации, силовой аппаратуре, станках, конвейерах и других устройствах, требующих модульного подключения.

Технические характеристики

• Номинальное сечение кабеля: 0,25–1,5 мм2
• Размер контакта: 2,8 × 0,5 мм - соответствует стандартным штыревым клеммам
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный - указывает на рабочий потенциал и упрощает визуальную идентификацию
• Максимальный допустимый ток: 10 А
• Тип исполнения: гильзовый наконечник с изолированным фланцем

Совместимость и монтаж

Наконечник совместим с любыми штыревыми клеммами размером 2,8×0,5 мм. Для установки необходимо зачистить конец провода на длину, равную глубине гильзы, вставить его внутрь и зажать обжимом специальным клещами. Обжим должен быть плотным - без люфтов и перекосов. Изолированный фланец предохраняет от случайного замыкания на корпус или соседние элементы. Убедитесь, что выбранный обжимной инструмент рассчитан на сечение 0,25–1,5 мм2 и имеет матрицу для плоских наконечников.

Безопасность и стандарты

Лужёная поверхность меди снижает риск окисления и повышает долговечность контакта. Изоляция из ПВХ устойчива к механическим воздействиям и не распространяет горение. Продукт соответствует требованиям к безопасности для электрооборудования низкого напряжения. Однако не предназначен для использования во взрывоопасных средах или при температурах выше +85 C.

Преимущества

• Фланец полностью изолирован - исключает риск поражения током при работе под напряжением
• Удобство быстрой сборки и демонтажа - не нужна отвертка при каждом подключении
• Стандартный размер контакта - совместим с большинством коммерческих клеммных колодок
• Ярко-красный цвет изоляции - ускоряет поиск и диагностику в сложных схемах
• Защита от коррозии благодаря лужению - увеличивает срок службы в условиях повышенной влажности

Ограничения применения

• Не для проводов с алюминиевой жилой - возможен химический контакт и потеря прочности соединения
• Запрещено применять при токе свыше 10 А - есть риск перегрева и оплавления изоляции
• Не рекомендовано использование вне помещений без защиты от осадков и прямых UV-лучей - ПВХ теряет эластичность при длительном воздействии солнца
• Не подходит для высокочастотных сигналов - форма контакта не оптимизирована для RF-цепей

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение датчиков и исполнительных механизмов в системах автоматизации
• Обжим проводов перед подключением к клеммным колодкам на станках
• Монтаж питания в светильниках, насосах, вентиляторах с быстросъёмными разъёмами

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий будет болтаться внутри гильзы
• Используйте только качественные обжимные клещи; некачественный обжим - основная причина отказов таких наконечников
• При множественных подключениях следите за состоянием контактов - при появлении потемнения или нагара замените наконечник
• Для удобства обслуживания группируйте одинаковые по цвету наконечники - красный часто используют для фазы или положительного потенциала
• Храните в сухом месте - даже с ПВХ-изоляцией влага способна вызвать коррозию на лужённой меди
