Наконечник с отверстием под винт НКИ 0.25-1.5 красный QUADRO (100шт) изолированным фланцем - 2A2P ДКС

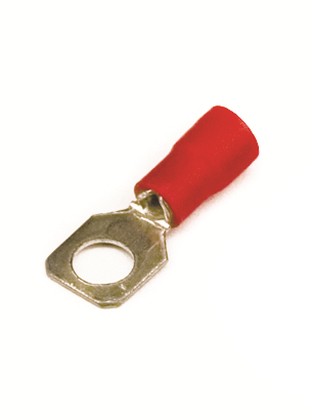

Наконечник с отверстием под винт изолированный 0.25-1.5 кв.мм, диаметр отверстия 2.4 мм, с изолированным фланцем, QUADRO, DKC - это надёжное решение для оконцевания медных проводов в распределительных щитах, пультах управления и силовых цепях. Благодаря изолированному фланцу и лужёной меди, он сочетает безопасность, долговечность и совместимость с широким спектром клемм.

Назначение и область применения

Этот наконечник используется для создания прочного и защищённого соединения между многожильным или однопроволочным проводом и винтовой клеммой. Подходит для установки в устройствах с рабочим напряжением до 600 В переменного или постоянного тока. Часто применяется в автоматизации, промышленном оборудовании, системах освещения и электроустановках, где требуется исключить случайное прикосновение к токоведущим частям.

Технические характеристики

• Номинальное сечение кабеля: 0,25 – 1,5 мм2 - подходит для тонких и средних проводов
• Диаметр отверстия под винт: 2,4 мм - соответствует метрической резьбе M2
• Материал контактной части: медь, лужёная - улучшает проводимость и защищает от окисления
• Изоляция: ПВХ, красного цвета - обеспечивает электробезопасность и визуальное отличие
• Форма фланца: кольцевая - равномерно распределяет нагрузку при затяжке винта
• Максимальный допустимый ток: 19 А - рассчитан на нагрузки в бытовых и промышленных сетях
• Способ монтажа: опрессовка - требует специального инструмента
• Стандарт: DIN - соответствие европейским требованиям к качеству и размерам
• Класс горючести: V0 по UL 94 - материал самозагасаемый, снижает риск распространения огня

Совместимость и монтаж

Наконечник QUADRO, DKC совместим с большинством винтовых клемм с боковыми ограничителями благодаря квадратной форме контактной площадки. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под сечение 0,25–1,5 мм2. Убедитесь, что обжим выполнен полностью - гильза должна плотно охватывать жилу без видимых зазоров. Красная изоляция позволяет легко идентифицировать наконечники этого типа среди других цветов.

Безопасность и стандарты

Изделие соответствует стандарту DIN по размерам и механической прочности. Изоляция выполнена из ПВХ с классом горючести V0 - материал не поддерживает горение и самостоятельно затухает после удаления источника огня. Это важно для помещений с повышенными требованиями к пожарной безопасности. Лужёное покрытие предотвращает коррозию даже во влажной среде, продлевая срок службы соединения.

Преимущества

• Изолированный фланец исключает риск замыкания на корпус или соседние выводы
• Зазубрины внутри гильзы усиливают механическую связь при опрессовке - снижаются потери контакта
• Квадратная лопатка точно фиксируется в клемме с направляющими - не поворачивается при затяжке
• Подходит для лакированной изоляции - можно использовать с проводами, имеющими термостойкое покрытие
• Универсальность: работает с однопроволочными, многожильными, круглыми и плоскими жилами

Ограничения применения

Не предназначается для использования в условиях постоянного воздействия открытого огня или температур выше +85 C - изоляция ПВХ может деформироваться. Не рекомендуется применять с алюминиевыми проводами - материал гильзы рассчитан только на медь. Также запрещено использование без опрессовки - просто вставление в клемму недопустимо, так как создаёт высокий риск перегрева и выхода из строя.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение проводов с клеммами контроллеров PLC в автоматических линиях
• Присоединение двигателей, датчиков и исполнительных механизмов к пультам управления
• Обустройство осветительных цепей в помещениях с высокой влажностью (например, холодильных камер)

Практические советы

• Перед опрессовкой проверьте, чтобы жила была полностью введена в гильзу - не должно остаться свободных проволочек
• Выбирайте инструмент с регулировкой давления - слишком слабый обжим вызывает плохой контакт, слишком сильный - повреждает жилу
• При использовании в шкафах с множеством соединений - группируйте наконечники одного цвета по функциональному назначению (например, питание, сигнал, заземление)
• Диаметр отверстия 2,4 мм идеально подходит для винтов M2; не используйте более крупные винты - они могут треснуть фланец
• Проверяйте целостность изоляции перед установкой - даже микроскопические повреждения могут стать причиной пробоя
