Наконечник плоский, с изолир.фланцем (розетка), 0,25-1,5мм.кв. 4,8х0,5мм. | 2A05P DKC ДКС

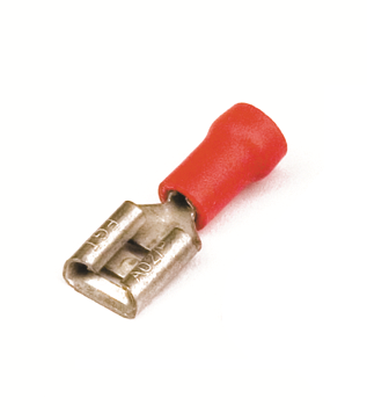

Наконечник кабельный плоский с изолирующим фланцем (розетка) 0,25–1,5 кв.мм 4,8×0,5 мм РПИ-М, QUADRO, DKC - это надёжный элемент для соединения одножильных и многожильных проводов в распределительных коробках, клеммниках и розеточных модулях. Благодаря изолирующему фланцу и цветной маркировке, он снижает риск случайного замыкания и ускоряет монтаж. Артикул 2a05p соответствует серии Quadro от бренда DKC.

Назначение и область применения

Этот наконечник используется для создания прочного и безопасного соединения между медным проводом и контактными площадками - например, в клеммах автоматических выключателей, реле, силовых модулей или розеточных блоках. Подходит для устройств с зажимами типа “розетка”, где требуется фиксация без болтового соединения. Часто применяется в панелях управления, системах автоматизации, освещении и бытовой электротехнике.

Технические характеристики

• Материал контакта: медь с лужением - повышает долговечность и снижает сопротивление контакта;
• Номинальное сечение провода: 0,25–1,5 мм2 - подходит для малых и средних нагрузок;
• Размер контакта: 4,8 × 0,5 мм - совместим с типовыми розеточными клеммами;
• Максимальный ток: 10 А - предельная допустимая нагрузка при нормальных условиях;
• Материал изоляции: поливинилхлорид (ПВХ) с классом горючести V0 по UL94 - не поддерживает горение;
• Цвет изоляции: красный - стандартизированная маркировка для положительного потенциала или фазы;
• Тип исполнения: гильза - защищённая форма, обеспечивающая плотную посадку на жилу.

Совместимость и монтаж

Наконечник РПИ-М, QUADRO, DKC рассчитан на установку в клеммы с шириной 4,8 мм и толщиной 0,5 мм - типичные размеры для DIN-рейки и модульных устройств. Для монтажа используйте обжимные клещи с матрицей под размер 4,8×0,5 мм. Убедитесь, что изоляция провода полностью вошла в фланец, а жила не торчит - это исключает риск пробоя. Обжим должен быть равномерным, без трещин на медном теле. Не применять для многожильных проводов без предварительной опрессовки конца.

Безопасность и стандарты

Изоляция соответствует стандарту UL94 V0 - материал самозагасаемый, не распространяет пламя. Это важно для помещений с повышенными требованиями к пожарной безопасности. Медный контакт проходит лужение, что препятствует окислению и сохраняет стабильность контакта даже при циклических нагрузках. Наконечник РПИ-М, QUADRO, DKC не содержит свинца и соответствует RoHS.

Преимущества

• Фланцевая изоляция предотвращает случайное касание соседних контактов;
• Лужение увеличивает срок службы в условиях влажности и перепадов температур;
• Яркая красная изоляция упрощает визуальную идентификацию фазы;
• Удобна для массового монтажа - не требует дополнительных креплений;
• Совместима с сериями QUADRO и другими продуктами DKC для унификации комплектации.

Ограничения применения

• Не предназначена для токов выше 10 А - превышение вызывает перегрев и деформацию;
• Не использовать в условиях постоянного погружения в жидкости - хотя ПВХ устойчив, герметичность не гарантируется;
• Не подходят для алюминиевых проводов - материал контакта рассчитан только на медь;
• Запрещено использование с проводами меньшим сечением, чем 0,25 мм2 - возможен плохой обжим и выпадение жилы.

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите управления;
• Соединение фазного провода с розеточным модулем в распределительной коробке;
• Монтаж сигнальных цепей в панелях станков с ЧПУ;
• Установка в устройствах домашней автоматизации (умный свет, терморегуляторы);
• Замена старых наконечников в существующих системах с аналогичными клеммами.

Практические советы

• Перед обжимом удалите изоляцию точно до нужной длины - лишняя жила внутри фланца нарушает контакт;
• Обязательно проверьте соответствие размера клеммы: 4,8×0,5 мм - это стандарт, но некоторые производители используют +-0,1 мм отклонение;
• Для многожильных проводов используйте специальные наконечники с опрессовкой; этот вариант лучше всего работает с одножильными;
• Хранить в сухом месте - длительное воздействие влаги может повредить лудящий слой;
• При замене - выбирайте тот же артикул 2a05p, чтобы гарантировать совместимость с уже установленными устройствами серии QUADRO от DKC.
