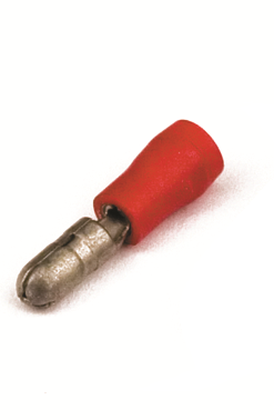

Наконечник цилиндрический РшИп 1.5-4-8.7 красный QUADRO (100шт) с изолированным фланцем (вилка) - *2A96P ДКС

Наконечник цилиндрический с изолированным фланцем (вилка) 0,25–1,5 кв.мм, РШИ-П, QUADRO, DKC предназначен для надёжного соединения медных проводов с разъёмами типа «папа». Этот наконечник используется там, где важна безопасная фиксация и защита от случайного касания - особенно в распределительных щитках, автоматических выключателях и на оборудовании с частой заменой модулей.

Назначение и область применения

Этот наконечник применяется для оконцовки одножильных и многожильных медных проводов с площадью сечения от 0,25 до 1,5 мм2. Подходит для работы в сетях переменного и постоянного тока до 600 В. Применяется в устройствах управления, силовой аппаратуре, системах автоматизации, бытовых и промышленных электрошкафах. Особенно удобен там, где требуется часто подключать и отключать кабели - благодаря защищённому фланцу исключается риск задеть токоведущую часть руками или инструментом.

Технические характеристики

• Тип: Штекер (папа), цилиндрический с изолированным фланцем
• Сечение провода: 0,25–1,5 мм2
• Материал контакта: Электротехническая медь с лужёным покрытием
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Красный
• Диаметр контакта: 4 мм
• Максимальный рабочий ток: 10 А
• Напряжение: До 600 В

Совместимость и монтаж

Подходит для установки в разъёмы стандарта Europlug, DIN 41612 и аналогичные гнёзда с внутренним диаметром 4 мм. Для монтажа используйте специальный обжимной инструмент с матрицей для круглых наконечников. Обжим должен плотно охватывать жилу без повреждений изоляции. Убедитесь, что провод полностью вошёл в трубчатую часть наконечника - свободный конец жилы не должен торчать. После обжима проверьте механическую прочность соединения легким потягиванием.

Безопасность и стандарты

Лужёное покрытие меди предотвращает окисление и снижает переходное сопротивление. Изоляция выполнена из самозагашивающегося ПВХ, устойчивого к перегреву и воздействию масла. Соответствует требованиям безопасности для устройств класса II и III. Наконечник соответствует международным нормам для компонентов малой мощности, однако не сертифицирован для взрывоопасных зон.

Преимущества

• Изолированный фланец исключает риск поражения током при работе рядом с разъёмом
• Ярко-красный цвет позволяет легко отличить этот тип наконечника среди других
• Лужёная медь увеличивает срок службы в условиях повышенной влажности
• Удобная форма для быстрого вставления и извлечения из разъёмов
• Стандартный диаметр 4 мм совместим с широким спектром коммутирующих элементов

Ограничения применения

• Не для проводов сечением более 1,5 мм2 - возможен плохой обжим и нагрев
• Не рекомендован для высоких температур выше +85 C - ПВХ теряет эластичность
• Не предназначен для использования в открытых внешних установках без защиты корпуса
• Не работает с алюминиевыми проводами - требуются другие типы наконечников
• Не рассчитан на токи свыше 10 А - при превышении возможен перегрев и оплавление изоляции

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Фиксация проводов питания на контроллерах PLC в промышленных линиях
• Замена старых наконечников на новых станках с частым обслуживанием
• Обустройство контрольных точек на тестовых стендах и диагностическом оборудовании
• Сборка панелей управления с быстросъемными разъёмами

Практические советы

• Перед обжимом удалите изоляцию точно на длину трубки наконечника - слишком длинная жила вызывает плохой контакт
• Выбирайте инструмент с регулировкой усилия - переобжим деформирует контакт, недостаточный обжим даёт люфт
• На одном участке не смешивайте наконечники разных цветов без документального учёта - красный здесь указывает на конкретную функциональную группу
• Проверяйте соответствие диаметра гнезда и наконечника перед сборкой - даже 0,1 мм расхождения могут вызвать нагрев
• Храните наконечники в сухом месте - хотя они герметизированы, длительное воздействие влаги влияет на качество лужения
