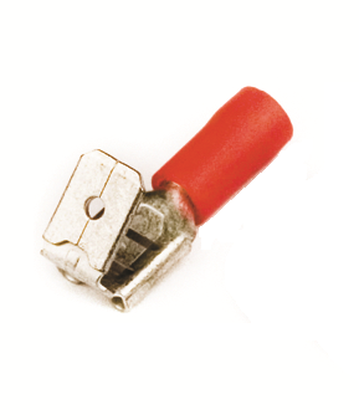

Наконечник плоский РпИо 1.5-7-0.8 красный QUADRO (50шт) с изолированным фланцем (смешанный) - 2A30P ДКС

Наконечник плоский с изолированным фланцем (смешанный) 0,25–1,5 кв.мм 6,3×0,8 мм (РПИ-О, DKC) предназначен для надёжного оконцевания медных проводов в электрических соединениях. Этот наконечник сочетает в себе гильзовую форму и защищённую изоляцию, что делает его удобным для монтажа на клеммах с штыревыми контактами. Бренд DKC выпускает эту модель в серии Quadro, где она используется там, где важна безопасность и долговечность соединений.

Назначение и область применения

Наконечник плоский с изолированным фланцем (смешанный) 0,25–1,5 кв.мм 6,3×0,8 мм (РПИ-О, DKC) применяется для оконцевания одножильных и многожильных медных проводов в цепях постоянного и переменного тока до 600 В. Подходит для подключения к клеммам с шириной 6,3 мм - таким как разъёмы типа Faston, клеммные колодки, автоматические выключатели и силовые реле. Часто встречается в панелях управления, станках, системах автоматизации и бытовой технике.

Технические характеристики

• Номинальное сечение провода: 0,25–1,5 мм2 - подходит для тонких и средних по толщине проводов
• Размер контакта: 6,3 × 0,8 мм - совместим с большинством стандартных штыревых клемм
• Материал контакта: электротехническая медь - обеспечивает низкое переходное сопротивление
• Лужёная поверхность - защищает от окисления и улучшает контакт при длительной эксплуатации
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и воздействию масла, бензина, щелочей
• Цвет изоляции: красный - соответствует цветовой маркировке для цепей до 48 В (часто используется в слаботочных системах)
• Максимальный допустимый ток: 10 А - не рекомендуется использовать в цепях выше этого значения
• Исполнение: гильза - позволяет зажимать провод методом опрессовки

Совместимость и монтаж

Наконечник плоский с изолированным фланцем (смешанный) 0,25–1,5 кв.мм 6,3×0,8 мм (РПИ-О, DKC) монтируется с помощью специального инструмента - клещей для опрессовки. Критично соблюдать правильный размер матрицы: для данного наконечника требуется матрица под 6,3 мм. Убедитесь, что провод полностью вошёл в гильзу перед опрессовкой - недостаточное погружение снижает прочность соединения. Изолированный фланец предотвращает случайное замыкание на корпус или соседние контакты, поэтому не требует дополнительной изоляции после установки.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к электроустановкам для низковольтных сетей. Материалы (медь и ПВХ) соответствуют нормам безопасности для работы в условиях повышенной влажности и температур до +80 C. Применяется в устройствах, соответствующих ГОСТ Р 50030.5.1 и IEC 60947-5-1. Не предназначен для открытого монтажа вне закрытых распределительных устройств.

Преимущества

• Изолированный фланец исключает риск короткого замыкания между контактами
• Лужёная медь продлевает срок службы в агрессивных средах
• Ярко-красный цвет легко отличить от других наконечников - ускоряет диагностику и обслуживание
• Удобная форма для вставки в клеммы даже в плотном монтаже
• Не требует термоусадки или изоленты после установки

Ограничения применения

• Не подходит для проводов с сечением менее 0,25 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Максимальный ток ограничен 10 А - нельзя применять в мощных цепях (например, нагревательные элементы, двигатели свыше 700 Вт)
• ПВХ-изоляция чувствительна к длительному воздействию УФ-излучения - не используйте на открытом воздухе без защиты
• Не рассчитан на частые отсоединения/присоединения - не является разъёмом для частого подключения

Примеры использования

• Подключение датчиков и кнопок в пультах управления станков
• Соединение проводов в реле времени и контроллеров PLC
• Завершение проводов в светильниках, блоках питания, зарядных устройствах
• Электромонтаж в бытовой технике - холодильники, стиральные машины, микроволновки
• Сборка распределительных щитов с маломощной нагрузкой

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Используйте только подходящий инструмент: клещи с матрицей 6,3 мм - некорректный инструмент деформирует наконечник
• Проверьте качество соединения: после опрессовки попробуйте потянуть провод - он не должен выскакивать
• Если работаете с многожильным проводом - слегка скрутите жилы перед введением в гильзу
• Храните наконечники в сухом месте - хотя они защищены от коррозии, длительное хранение во влажной среде может снизить надёжность
