Наконечник плоский РппИм 1.5-5-0.8 красный QUADRO (100шт) полностью изолированный (розетка) - 2A01TP ДКС

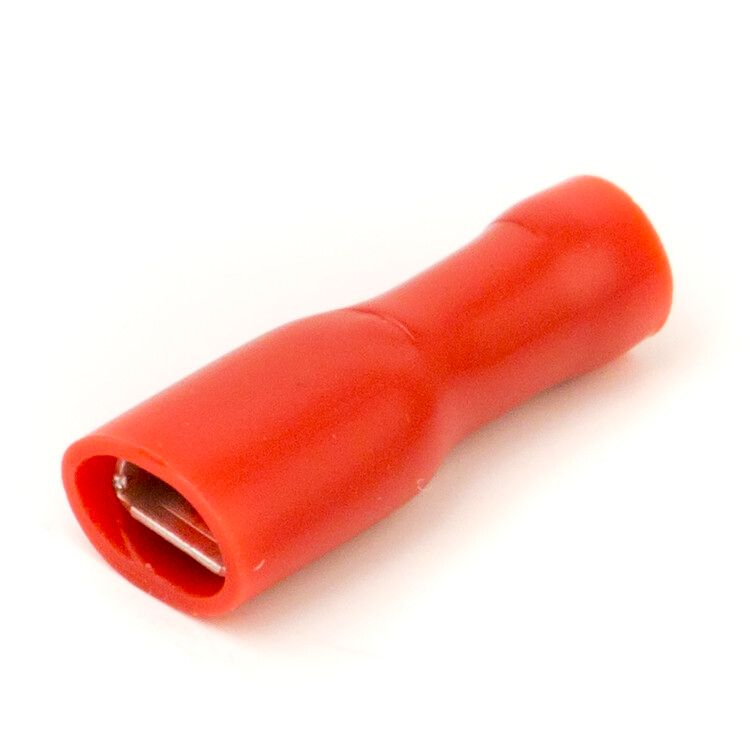

Наконечник плоский изолированный (розетка) 0.25–1.5 кв.мм 4.8×0.8 мм РППИМ, QUADRO, DKC - это защищённый контактный элемент для надёжного соединения медных жил с оборудованием через систему «вилка-розетка». Подходит для слаботочных цепей до 10 А, особенно там, где важна безопасная изоляция и быстрая сборка. Упакован по 100 штук.

Назначение и область применения

Этот наконечник предназначен для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Он используется там, где требуется безопасное и удобное подключение к разъёмным контактам - например, к клеммным колодкам, реле, контроллерам, индикаторам или другому оборудованию с гнездовым контактом. Применяется в автоматизации, панелях управления, станках, системах освещения и других низковольтных устройствах. Благодаря изоляции, его можно использовать в плотных комплектациях без риска замыкания между соседними контактами.

Технические характеристики

• Тип: наконечник плоский изолированный (розетка)
• Номинальное сечение провода: 0,25–1,5 мм2
• Размер контакта: 4,8 × 0,8 мм - соответствует стандартному гнезду «розетка»
• Материал контакта: медь - обеспечивает хорошую проводимость и устойчивость к нагреву
• Материал изоляции: поливинилхлорид (ПВХ) - эластичный, устойчивый к механическим повреждениям
• Цвет изоляции: красный - стандартизирован для удобства идентификации
• Максимальный рабочий ток: 10 А
• Форма исполнения: гильза - позволяет обжимать провод без предварительного удаления изоляции

Совместимость и монтаж

Наконечник совместим с любыми контактными системами, имеющими гнездовой разъём размером 4,8×0,8 мм - типично встречается на клеммах Schneider, Siemens, Phoenix Contact, TE Connectivity и аналогах. Для установки используется обычный обжимной инструмент с матрицей для плоских наконечников. Обжим выполняется **по металлической гильзе**, изоляция остаётся целой - её не нужно срезать заранее. После обжима наконечник легко вставляется в розетку до щелчка. Не допускается использование с алюминиевыми проводами или проводами большего сечения - это вызывает перегрев и плохой контакт.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к безопасности электрооборудования для низковольтных цепей. Изоляция выполнена из ПВХ, который не распространяет горение и выдерживает температуры от −40C до +80C. Соответствует общепринятой практике IEC 60947-7-1 для коммутирующих устройств. Каждый наконечник проходит контроль качества на прочность обжима и герметичность изоляции.

Преимущества

• Обжим через изоляцию - экономит время при монтаже, не требует зачистки провода
• Полная изоляция контакта снижает риск случайного замыкания
• Стандартный размер 4,8×0,8 мм гарантирует совместимость с широким спектром оборудования
• Ярко-красный цвет изоляции упрощает визуальный поиск и диагностику в панелях
• Высокая долговечность меди и прочная изоляция обеспечивают срок службы более 10 лет при нормальных условиях

Ограничения применения

• Не предназначены для работы при токах выше 10 А - возможен перегрев и деформация
• Не подходят для высоких частот (>1 kHz) или импульсных нагрузок - из-за паразитных емкостей изоляции
• Запрещено применять с проводами из алюминия или медно-алюминиевых составов
• Не рекомендуются для открытых внешних установок - ПВХ не имеет защиты от УФ и повышенной влажности
• Не следует использовать в средах с маслом, растворителями или агрессивными химикатами - материал изоляции может разрушиться

Примеры использования

• Подключение сигнальных проводов к входам PLC (например, S7-1200, MELSEC)
• Установка кнопок, индикаторов и датчиков в распределительных щитах
• Сборка тестовых стендов и учебных лабораторий
• Монтаж световых панелей и пультов управления
• Замена старых наконечников в уже смонтированных системах без демонтажа всей проводки

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкая жила может выскочить из гильзы, слишком толстая - повредит изоляцию
• Используйте обжимной клещи с регулировкой усилия; недостаточно сильный обжим приведёт к люфту, слишком сильный - к трещинам в изоляции
• Проверяйте качество обжима: после вставки в розетку наконечник должен фиксироваться без качания
• Храните в сухом месте - даже ПВХ-изоляция теряет эластичность при длительном воздействии влаги
• Для крупносерийного монтажа закупайте сразу упаковку из 100 штук - так выгоднее и удобнее для складирования
