Разъем кабельный плоский изолированный «мама РПИ-М 1.5-(2.8) серия ПРОФИ - 50198 КВТ

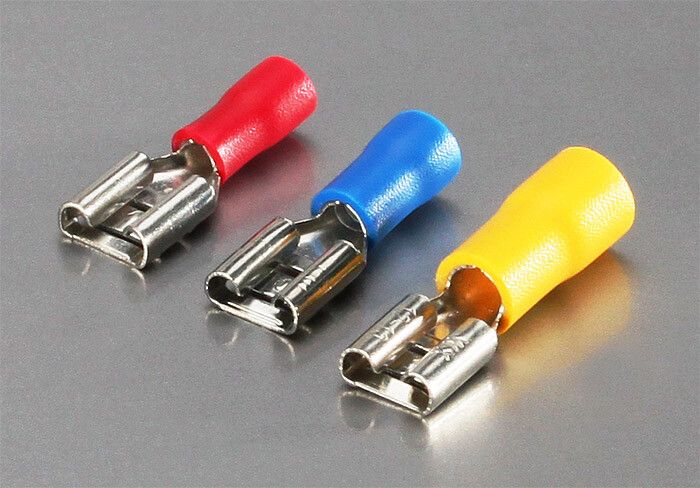

Разъем плоский РПИ-М 1,5-(2,8) изолированный серия ПРОФИ (500 шт/упак) КВТ - это изолированная гильза для надежного соединения многожильных медных проводов методом опрессовки. Применяется в распределительных системах, особенно при монтаже СИП и оптоволоконных кабелей на опорах. Артикул 50198 соответствует серии РПИ-М и совместим с контактами «папа».

Назначение и область применения

Разъем плоский РПИ-М 1,5-(2,8) изолированный серия ПРОФИ (500 шт/упак) КВТ предназначен для создания быстроразъемных соединений между многопроволочными медными проводами и контактами типа «папа». Подходит для работы с кабелями в условиях уличной прокладки, на опорах, в распределительных щитах и устройствах с выводами под плоские разъемы. Часто используется при монтаже СИП, а также в оборудовании, требующем частых подключений и отключений.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25–1,5 мм2
• Размер контакта: 2,8 × 0,8 мм (ширина «В»)
• Номинальное напряжение: до 400 В
• Материал токоведущей части: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и смачиваемость при опрессовке
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Цвет изоляции: красный
• Температурная стойкость: до +75 C
• Способ монтажа: опрессовка специальными клещами
• Исполнение: гильза с изолирующей манжетой
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-М 1,5-(2,8) изолированный серия ПРОФИ (500 шт/упак) КВТ совместим исключительно с контактами типа «папа» - в том числе с разъемами РПИ-П и выходами на клеммных колодках, выключателях, автоматических выключателях и других устройствах с плоскими разъемами. Для монтажа требуется опрессовка: зачищенный провод вставляется в гильзу, после чего производится обжим с помощью специальных клещей. Изолирующая манжета остается на месте - опрессовка выполняется поверх нее, что обеспечивает герметичность и предотвращает перегрев.

Особенности конструкции

• Поперечные засечки внутри гильзы усиливают механическое сцепление с жилой - снижают риск проскальзывания при нагрузке
• Конструктивный замковый фиксатор на каждой клемме гарантирует плотное соединение с разъемом «папа» даже при вибрациях
• Изолирующая манжета выполнена из самозатухающего ПВХ - не распространяет горение при возгорании
• Луженое покрытие улучшает электрический контакт и защищает от окисления в агрессивной среде

Преимущества

• Высокая механическая прочность благодаря засечкам и замковому фиксатору
• Стандартный размер контакта (2,8×0,8 мм) обеспечивает универсальную совместимость с большинством устройств
• Самозатухающая изоляция повышает безопасность при перегрузках
• Луженая латунь продлевает срок службы в условиях повышенной влажности
• Упаковка по 500 штук удобна для крупномасштабных работ

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и разрушение жилы при опрессовке
• Максимальная рабочая температура +75 C - не подходят для мест с высоким тепловыделением (например, рядом с нагревательными элементами)
• Не рекомендуются для постоянного погружения в воду - хотя IP-класс не указан, изоляция не рассчитана на длительное воздействие жидкости
• Запрещено использовать с проводами сечением более 1,5 мм2 - риск перегрева и деформации гильзы

Примеры использования

• Подключение СИП к входным клеммам счетчиков на столбах
• Соединение гибких медных проводов с клеммами автоматических выключателей в распределительных щитах
• Монтаж контрольных цепей в промышленном оборудовании с частыми демонтажами
• Обвязка оборудования с плоскими разъемами «папа» - например, вентиляторов, датчиков, реле

Практические советы

• Выбирайте гильзу по точному сечению провода - используйте 0,25…1,5 мм2, не больше
• Перед опрессовкой зачистите провод на длину, равную глубине гильзы - не допускайте выступающих жил
• Используйте клещи с матрицей, соответствующей размеру РПИ-М - некорректный инструмент повредит контакт
• Проверьте плотность соединения после опрессовки: разъем не должен болтаться на «папе»
• Храните в сухом месте - влага может вызвать окисление луженого слоя, хоть и медленно
• Артикул 50198 - это именно разъем «мама»; убедитесь, что вы заказываете правильную пару к разъему «папа»
