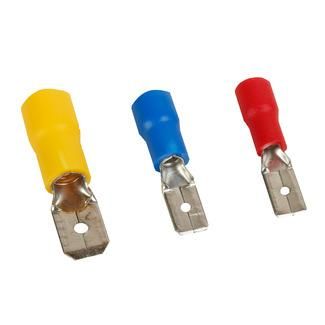

Разъем плоский РпИп OptiKit S-Pp-PVC-1,25-5-0,8(100шт) | 278088 КЭАЗ

Разъем плоский РпИп OptiKit S-Pp-PVC-1,25-5-0,8 (100шт) от КЭАЗ - это надежный штекер для быстрого соединения и отключения проводов сечением 0,5–1,5 мм2 в электрических цепях до 400 В. Подходит для сборки щитов, управления оборудованием и монтажа в условиях широкого температурного диапазона.

Назначение и область применения

Разъем плоский РпИп OptiKit S-Pp-PVC-1,25-5-0,8 (100шт) предназначен для оконцевания одножильных и многожильных проводов, чтобы обеспечить быстрый и надежный контакт в соединении типа «мама». Применяется в системах управления, автоматизации, силовой и слаботочной электронике. Удобен для частых подключений и отключений - например, на станках, конвейерах, распределительных щитах, тестовых стендах.

Технические характеристики

• Тип: Штекер (папа) - вставляется в гнездо «мама»
• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Номинальное напряжение: 400 В
• Размер контакта: 2,8 × 0,8 мм - совместим с гнездами стандарта РпИп
• Материал контактов: Латунь - высокая проводимость и устойчивость к окислению
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и влаге
• Цвет изоляции: Красный - визуальное отличие от других разъемов
• Диапазон рабочих температур: от -40 C до +80 C
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем плоский РпИп OptiKit S-Pp-PVC-1,25-5-0,8 (100шт) совместим с гнездами серии РпИп, в том числе от КЭАЗ Optima. Для установки зачищается провод на 6–8 мм, вставляется в контактную часть и зажимается клеммой. Не требует пайки. Гнездо должно иметь внутренние размеры, соответствующие 2,8×0,8 мм. Убедитесь, что используемые гнезда рассчитаны на то же сечение провода (0,5–1,5 мм2).

Безопасность и стандарты

Разъем соответствует требованиям к слаботочным соединениям в соответствии с отечественной нормативной базой. Материалы изоляции (ПВХ) и контактов (латунь) обеспечивают безопасную работу при напряжении до 400 В. Температурный диапазон позволяет применять изделие в холодных и жарких помещениях без потери прочности соединения.

Преимущества

• Высокая долговечность благодаря латунному контакту и качественному ПВХ
• Удобство монтажа - не нужна пайка, достаточно обжим
• Яркая красная изоляция упрощает идентификацию фаз или цепей
• Готовые комплекты по 100 шт. снижают затраты на закупку и хранение
• Стандартный форм-фактор - легко найти замену или дополняющие элементы

Ограничения применения

• Не предназначен для работы с токами выше 10 А - проверяйте нагрузку по току, а не только по напряжению
• Не рекомендован для открытого монтажа вне корпуса при наличии агрессивных сред (масла, растворители, прямой солнечный свет более 8 часов в день)
• Не используется для многожильных проводов без предварительного опрессования наконечником
• Не совместим с разъемами других серий (например, WAGO, Phoenix Contact) - только с РпИп

Примеры использования

• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Сборка коммуникационных модулей в распределительных щитах
• Обслуживание оборудования с частым переключением - например, тестовые стенды
• Замена поврежденных соединений в старых установках с использованием РпИп

Практические советы

• Выбирайте разъемы с учетом точного сечения провода - слишком тонкий провод может выскочить, слишком толстый - повредить контакт
• Перед монтажом всегда проверяйте, что гнездо имеет ту же маркировку (S-Pp-PVC-1,25-5-0,8) и размер 2,8×0,8 мм
• При работе в условиях вибраций используйте дополнительную фиксацию провода (хомуты, кабельные каналы)
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды снижает срок службы
• Для массового монтажа удобнее использовать наборы по 100 шт. - экономится время на заказ и контроль запасов
