Разъем плоский РпИм OptiKit S-Pm-PVC-1,25-5-0,4(100шт) | 278083 КЭАЗ

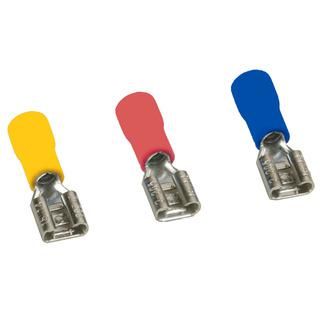

Разъем плоский РпИм OptiKit S-Pm-PVC-1,25-5-0,4 (100шт) от КэАз предназначен для надежного оконцевания одножильных и многожильных проводов сечением 0,5–1,5 мм2, формируя прочное и легко разъединяемое соединение типа «мама». Этот компактный разъем используется в слаботочных и силовых цепях до 400 В, особенно там, где требуется частая перестановка или обслуживание оборудования. Упакован по 100 штук, он удобен для массового монтажа на производствах, в автоматике и распределительных щитах.

Назначение и область применения

Разъем плоский РпИм OptiKit S-Pm-PVC-1,25-5-0,4 (100шт) применяется для создания быстросменных соединений между проводами и контактными площадками. Он подходит для работы с переменным и постоянным током до 400 В. Часто встречается в системах управления, автоматизации, станках, конвейерах, пультах управления, распределительных ящиках и других устройствах, где нужна надежная фиксация провода и возможность оперативной диагностики или замены.

Технические характеристики

• Тип изделия: Разъем гильзового типа, «мама» - принимает штыревой контакт;
• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2 - оптимально для медных жил этого диапазона;
• Размер контакта: 5,2 × 0,5 мм - совместим с большинством стандартных штырей 5 мм;
• Номинальное напряжение: 400 В - допустимо для сетей 220/380 В и более высоких нагрузок в контроллерных цепях;
• Материал контактов: Латунь - хорошая проводимость, устойчивость к окислению;
• Материал изоляции: Поливинилхлорид (ПВХ) - термостойкий, химически стойкий, не распространяет горение;
• Цвет изоляции: Красный - стандартизированная цветовая маркировка для легкой идентификации;
• Диапазон рабочих температур: от -40 C до +80 C - работает в холодных помещениях и нагретых зонах машин.

Совместимость и монтаж

Разъем плоский РпИм OptiKit S-Pm-PVC-1,25-5-0,4 (100шт) рассчитан на установку с помощью обычного обжимного инструмента. Обжим выполняется на участке контакта шириной 5,2 мм. Для правильного монтажа важно использовать матрицу, соответствующую размеру 5×0,5 мм. Гильза плотно захватывает жилу, предотвращая выскальзывание. Соединение с штырем происходит механически - без пайки. Подходит для всех стандартных разъемов OptiKit T/S и аналогичных серий с шагом 5 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству КэАз и внутренними нормами для промышленных разъемов. Материалы изоляции (ПВХ) и контактов (латунь) обеспечивают безопасную работу в условиях повышенной влажности и колебаний температуры. Напряжение 400 В позволяет применять разъем в цепях класса защиты II. Однако не предназначен для взрывоопасных сред или открытого монтажа вне корпуса.

Преимущества

• Высокая долговечность благодаря латунному контакту и прочной ПВХ-изоляции;
• Удобство сборки - не требует пайки, достаточно обжима;
• Стандартный размер 5 мм - совместим с тысячами существующих решений;
• Яркая красная изоляция ускоряет поиск и проверку цепей;
• Широкий температурный диапазон - подходит для суровых условий эксплуатации.

Ограничения применения

• Не для проводов меньше 0,5 мм2 - возможен плохой обжим и выпадение жилы;
• Не рекомендован для многожильных проводов с очень большим числом - лучше использовать специальные наконечники;
• Не следует использовать в местах с постоянным механическим воздействием без дополнительной фиксации;
• Запрещено применять в средах с агрессивными химическими веществами, которые разрушают ПВХ.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах АСУ ТП;
• Обвязка кнопок и световой сигнализации в пультах управления;
• Сборка коммуникационных модулей в распределительных щитах;
• Формирование временных тестовых цепей на стендах и лабораториях;
• Замена поврежденных соединений в старом оборудовании без переделки всей системы.

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину гильзы - не больше и не меньше;
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим деформирует контакт, недожим снижает надежность;
• Проверьте соответствие размера штыря - 5,2 мм - чтобы избежать люфта или перегрузки;
• Храните разъемы в сухом месте - хотя ПВХ устойчив, длительное попадание воды может вызвать конденсацию внутри;
• При использовании в больших объемах - используйте весь набор из 100 штук сразу после вскрытия упаковки, так как изоляция чувствительна к длительному воздействию воздуха и пыли.
