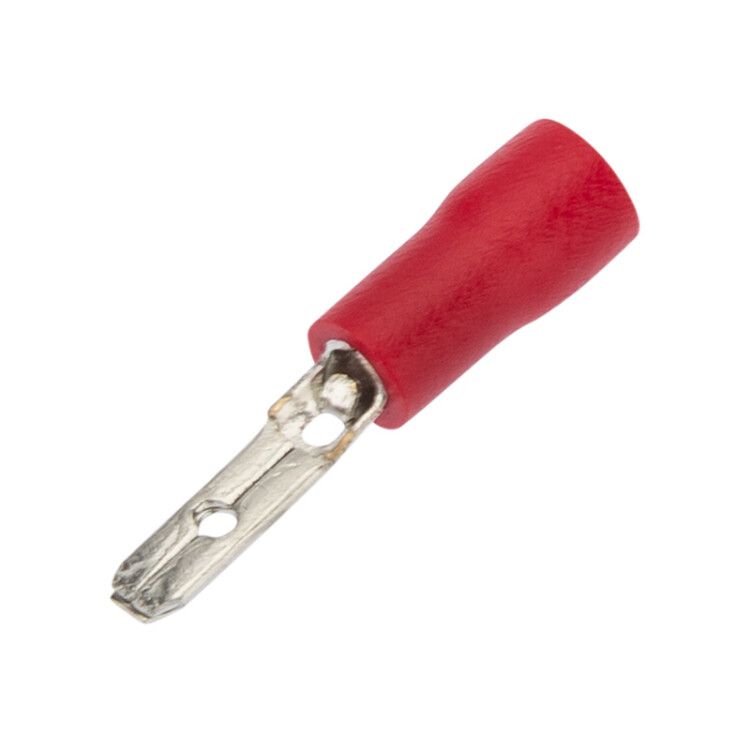

Клемма плоская изолир РПи-п 1.5-(2.8) РпИп 1,25-3-0,8 штекер 2.8 мм 0.5-1.5 кв красная, REXANT - 08-0311 MEET

Клемма плоская изолированная штекер 2.8 мм 0.5–1.5 мм2 (РПи-п 1.5-(2.8)) красная от REXANT - это однополюсный соединитель для быстрого и надёжного подключения проводов с последующей возможностью разъединения. Подходит для монтажа в условиях вибраций и частых переподключений, например, в автопроме, железнодорожной технике и промышленном оборудовании.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 и последующего подключения к гнездовым разъёмам. Отличается удобством многократного присоединения и отсоединения - идеально подходит для мобильных систем, где требуется часто менять или обслуживать соединения. Применяется в автомобилестроении, судостроении, авиационной и железнодорожной технике, а также на станках, пультах управления и распределительных щитах с подвижными элементами.

Технические характеристики

• Тип: штекер (папа)
• Размер контакта: 2,8 × 0,5 мм
• Сечение провода: 0,5 – 1,5 мм2
• Максимальный ток: 10 А
• Материал контакта: латунь с лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Количество контактов: 1
• Рабочий температурный диапазон: от −10 C до +75 C

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами, рассчитанными на ширину 2,8 мм. Для установки необходимо использовать пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014 / 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021 / 12-3021-4)

Обжим выполняется поверх изоляционной части - это обеспечивает герметичность и предотвращает повреждение жилы. На корпусе есть фиксирующий выступ, который зацепляется за замок в разъёме, исключая случайное выпадение.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединителям для промышленного оборудования. Материал ПВХ устойчив к воздействию масла, бензина и большинства бытовых химикатов. Латунный контакт с лужением снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Температурный диапазон позволяет применять её в закрытых помещениях и на улице при умеренных климатических условиях.

Преимущества

• Защитная изоляция предотвращает короткое замыкание и поражение током
• Фиксация в разъёме исключает самопроизвольное отключение
• Удобство быстрой сборки/разборки без инструментов после первоначального обжима
• Ярко-красный цвет изоляции упрощает визуальное определение цепи и полярности
• Латунь с лужением обеспечивает долгую работу даже при частых циклах подключения

Ограничения применения

• Не предназначен для одножильных проводов сечением более 1,5 мм2 - возможен плохой обжим и перегрев
• Не рекомендован для постоянного погружения в воду или экстремальных условий (высокая влажность выше 95%, температура ниже −10 C или выше +75 C)
• Не совместим с разъёмами других типов (например, 4,8 мм или 6,3 мм)
• Требует обязательного использования специализированных клещей - обычные инструменты не гарантируют надёжность соединения

Примеры использования

• Подключение датчиков на движущихся участках конвейера
• Соединение проводов в бортовой сети автомобиля (фары, дверные модули)
• Монтаж освещения в вагонах метро или поездов
• Запитка исполнительных механизмов в станках с ЧПУ
• Временные подключения в сервисных мастерских

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину, указанную в инструкции к клещам - слишком длинный конец может выйти из контакта, слишком короткий - не зажаться
• Проверьте плотность обжима: клемма должна плотно сидеть в разъёме, не болтаться, а изоляция - не трескаться
• Для многожильных проводов слегка скрутите жилы перед вставкой - так они лучше удерживаются внутри контакта
• Если клемма используется в условиях вибрации, дополнительно проверяйте затяжку каждые 3–6 месяцев
• Артикулы 08-0311 и etm08-0311 - это один и тот же продукт от REXANT, различаются только форматы внутреннего учёта
