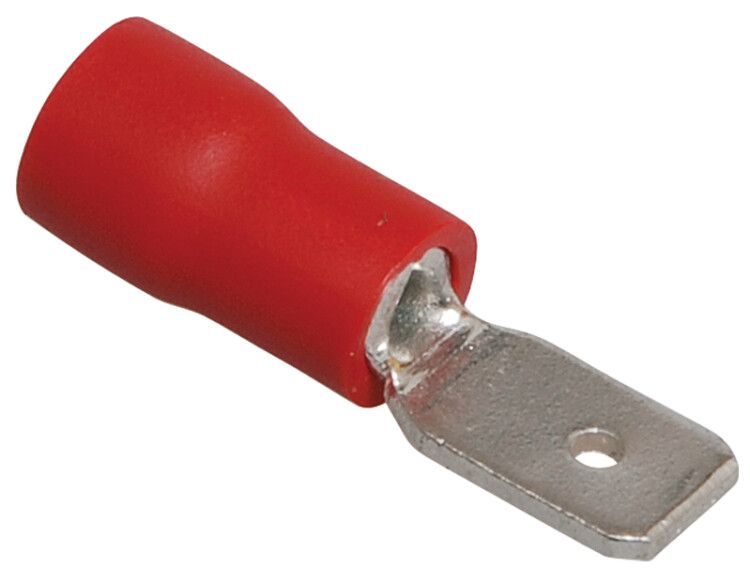

Разъем РпИп1,25-5-0,8 плоский (100 шт) | URP10-D15-D17-4 IEK

Разъем плоский РпИп 1,25-5-0,8 красный (упаковка 100 штук) от IEK предназначен для быстрого и надежного соединения проводов в слаботочных и силовых цепях. Каждый разъем обеспечивает изолированное, разборное соединение типа «вилка-розетка» - идеально для сборки щитов, модульного оборудования и ремонтных работ. Упаковка содержит 100 штук, что удобно для массового монтажа.

Назначение и область применения

Разъем плоский РпИп 1,25-5-0,8 красный используется для создания разборных электрических соединений между проводниками. Принцип работы - «вилка-розетка»: один контакт вставляется в другой, обеспечивая фиксацию и токопроводящий контакт без пайки. Подходит для частых переконфигураций схем, диагностики, тестирования и обслуживания оборудования. Часто применяется в автоматических системах управления, панелях управления, станках, конвейерах, осветительных сетях и распределительных щитах.

Технические характеристики

• Тип: Штекер (папа) - вставляемый элемент, который соединяется с гнездом
• Номинальное сечение провода: 0.75–1.5 мм2 - подходит для медных жил этого диапазона
• Диаметр внешнего корпуса: 4.3 мм - определяет совместимость с соответствующими гнездами
• Диаметр внутренней части контакта: 1.7 мм - точный размер для плотной посадки провода
• Материал контакта: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не горюч, работает при температуре до +70 C
• Цвет: Красный - стандартизированная цветовая маркировка для быстрой идентификации цепи
• Срок службы: 5 лет - при соблюдении условий эксплуатации и нагрузок

Совместимость и монтаж

Разъем плоский РпИп 1,25-5-0,8 красный совместим только с гнездами того же типа и размера - РпИп 1,25-5-0,8. Для установки зачищается провод длиной около 6–8 мм, он вставляется в контактную часть до упора и зажимается клеммой. Нельзя использовать с проводами меньше 0.75 мм2 или больше 1.5 мм2 - это вызывает плохой контакт или деформацию. Инструмент для обжима - специальный клещи с матрицей под тип RPI-P. Обжим должен быть равномерным, без трещин в изоляции.

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-5-1 для коммутирующих устройств. Изоляция из ПВХ обеспечивает электроизоляцию и предотвращает случайные замыкания. Цветная маркировка снижает риск ошибок при подключении. Однако разъем не рассчитан на работу во взрывоопасных средах, под водой или при постоянном воздействии высоких температур выше +70 C.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Легко демонтируется и переиспользуется - удобно для тестирования и изменения схем
• Стандартный размер и цвет - обеспечивают единый подход в проектах
• Высокая надежность контакта благодаря медному сердечнику и плотному обжиму
• Упаковка по 100 штук - минимизирует расходы на закупку и хранение

Ограничения применения

• Не предназначены для переменного тока свыше 250 В и тока более 10 А - превышение может вызвать нагрев и выход из строя
• Не используются в условиях повышенной влажности, прямого попадания воды или пыли - IP-защита не предусмотрена
• Запрещено применять с алюминиевыми проводами - материал контакта несовместим, возникает оксидация
• Не рекомендованы для мобильных или вибрационных систем без дополнительной фиксации - возможна самопроизвольная разъединение

Примеры использования

• Подключение датчиков в панели управления станка
• Переключение режимов работы конвейерной линии через разъемные группы
• Обслуживание освещения в торговых залах - легко отсоединить светильники для замены
• Создание временных испытательных цепей в лабораториях
• Монтаж распределительных щитов с быстросменными модулями

Практические советы

• Выбирайте разъем плоский РпИп 1,25-5-0,8 красный только для проводов 0.75–1.5 мм2 - меньшие или большие жилы нарушают герметичность контакта
• Проверяйте глубину входа при обжиме - провод должен полностью войти в контакт, иначе будет проскальзывание
• Используйте только оригинальные клещи IEK с матрицей для RPI-P - другие инструменты могут повредить форму контакта
• Храните в сухом месте - даже ПВХ-изоляция теряет прочность при длительном воздействии УФ-лучей и высокой температуры
• При использовании в щитах - помечайте каждую пару разъемов этикетками, чтобы избежать путаницы при обслуживании
