Разъем плоский неизолированный РП-П 1,0-(2,8) (500шт/упак) | 85670 КВТ

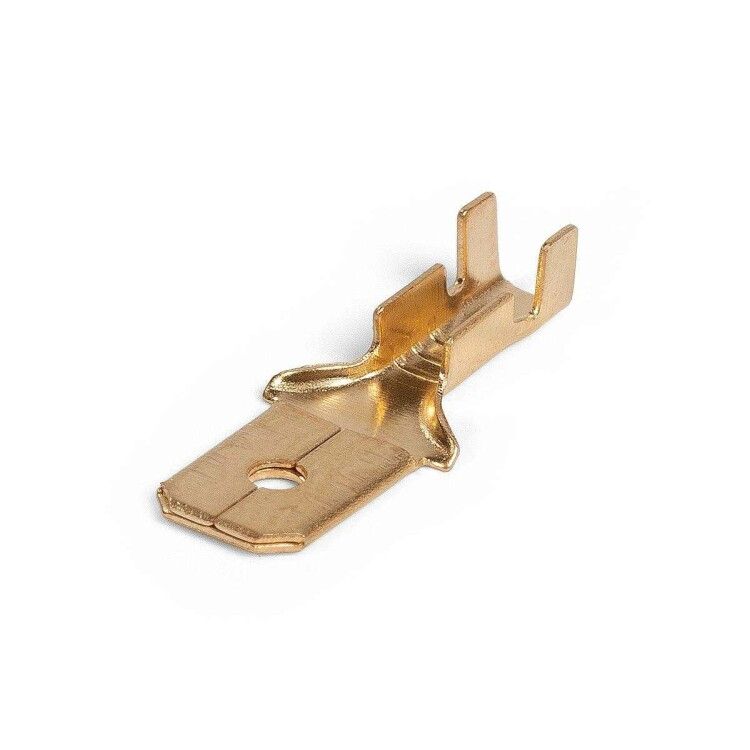

Разъем плоский неизолированный РП-П 1.0-(2.8) от КВТ - это наконечник без изоляции для надежного и виброустойчивого соединения гибких медных проводов сечением 0,5–1 мм2. Подходит для применений в условиях вибраций и высоких температур, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Разъем плоский неизолированный РП-П 1.0-(2.8) предназначен для создания быстроразъемных соединений между проводами и контактными площадками. Особенно эффективен в средах с постоянной вибрацией - например, на транспорте, промышленных станках, системах автоматизации и оборудовании с частыми циклами включения-выключения. Также рекомендован для установки в местах с повышенными температурами, где обычные изолированные наконечники могут терять прочность.

Технические характеристики

• Тип: Наконечник штекер (папа), без изоляции
• Номинальное сечение провода: 0,5–1 мм2
• Материал контакта: Латунь Л63
• Покрытие: Отсутствует (не имеет антикоррозийного слоя)
• Температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Форма контакта: Прямоугольный штыревой, с поперечными засечками для усиления сцепления с жилой
• Обжим: Двухконтурный - одновременно по жиле и изоляции
• Фиксация: Замковые защелки для плотного соединения с разъемом «мама»

Совместимость и монтаж

Разъем плоский неизолированный РП-П 1.0-(2.8) совместим только с соответствующими гнездовыми разъемами «мама» того же типа и размера. Ширина контакта «В» должна точно соответствовать гнезду - иначе соединение будет неустойчивым. Для обжима требуется специальный инструмент: двухконтурная матрица МПК-04 от КВТ. Обжим должен выполняться равномерно, чтобы обеспечить герметичность и механическую прочность. Не используйте универсальные клещи - они не обеспечивают нужного давления на два контура одновременно.

Безопасность и стандарты

Разъем плоский неизолированный РП-П 1.0-(2.8) не имеет сертификации по международным стандартам (IEC, UL), однако соответствует требованиям ГОСТ для промышленных соединителей. Учитывайте, что отсутствие изоляции требует обязательного соблюдения правил электробезопасности: все соединения должны быть защищены от случайного касания, установлены в корпусах или закрытых распределительных щитах.

Преимущества

• Высокая виброустойчивость благодаря двойному обжиму и засечкам на контакте
• Устойчивость к перепадам температур - работает даже при экстремально низких и высоких значениях
• Простая и надежная замковая система фиксации - исключает самопроизвольное отсоединение
• Латунь Л63 обеспечивает хорошую электропроводность и долговечность
• Отсутствие изоляции снижает габариты и вес - удобно для компактных сборок

Ограничения применения

• Не применяйте в открытых, влажных или запыленных средах - отсутствие изоляции и покрытия повышают риск окисления и коррозии
• Запрещено использование в цепях выше 400 В - превышение напряжения может вызвать пробой
• Не подходят для однопроволочных жестких проводов - предназначены только для многожильных гибких медных кабелей
• Требуют точного подбора по ширине контакта - неверный размер приведёт к плохому контакту или деформации

Примеры использования

• Электронные блоки управления в автопроме (датчики, ЭБУ)
• Промышленные конвейеры и насосы с вибрационными нагрузками
• Аэрокосмическое оборудование и системы связи
• Стационарные силовые щиты с частым обслуживанием - легко отключаются и подключаются
• Системы освещения и нагрева в суровых климатических условиях

Практические советы

• Перед обжимом обязательно проверьте соответствие сечения провода - 0,5–1 мм2. Более толстый провод не войдет, более тонкий - плохо фиксируется.
• Используйте только матрицу МПК-04 от КВТ. Другие инструменты не гарантируют качественного двухконтурного обжима.
• После монтажа проверяйте усилие на выдергивание - соединение должно выдерживать значительные нагрузки без проскальзывания.
• При хранении держите разъемы в сухом месте - латунь без покрытия подвержена окислению.
• Если требуется защита от внешней среды - комбинируйте этот разъем с пластиковыми кожухами или термоусадкой после монтажа.
