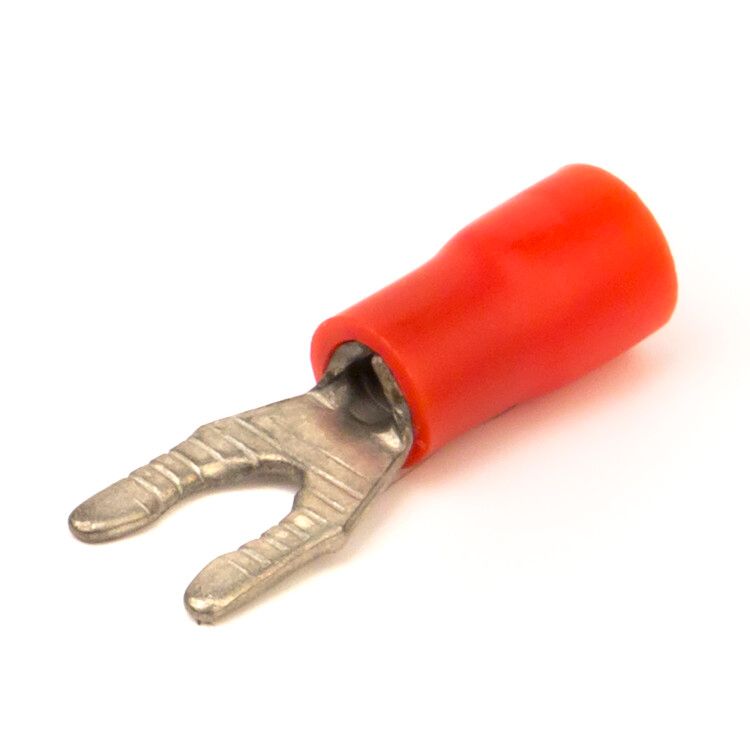

Наконечник вилочный изолированный 0.25-1.5кв.мм А=3.5мм В=6.5мм красн. (уп.100шт) DKC 2A135SP ДКС

Наконечник вилочный изолированный DKC, артикул НВИ 1.5-3 - это компактный, защищённый контактный элемент для надёжного соединения медных жил с зажимами оборудования. Подходит для монтажа в распределительных щитах, на станках и в автоматических системах управления.

Назначение и область применения

Этот наконечник предназначен для создания прочного и безопасного электрического контакта между гибкой или многожильной медной жилой и клеммой типа «вилка». Применяется там, где требуется быстрый и надёжный монтаж без пайки - например, в силовых цепях управления, на клеммах реле, контакторов, автоматов, датчиков и индикаторов. Особенно удобен в условиях ограниченного пространства благодаря изолированному фланцу, который предотвращает случайное замыкание.

Технические характеристики

• Тип: вилочный изолированный наконечник
• Сечение провода: 0,25–1,5 мм2 - подходит для тонких и средних жил
• Диаметр отверстия: 3,5 мм - совместим с болтами и штырями этого размера
• Материал контакта: медь, лужёная поверхность - улучшает проводимость и защищает от окисления
• Изоляция: ПВХ, красного цвета - механически прочная, устойчивая к перегреву до +85 C
• Максимальный рабочий ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Совместим с лакированной изоляцией проводов - позволяет работать с эмальпроведущими жилами без зачистки

Совместимость и монтаж

Наконечник НВИ 1.5-3 монтируется исключительно методом опрессовки. Для работы нужен обжимной инструмент с матрицей под размер 3,5 мм и сечение 0,25–1,5 мм2. Убедитесь, что обжим выполнен равномерно - изоляция должна плотно прилегать к проводу, а металлическая часть - полностью охватывать жилу без повреждений. Красный цвет изоляции легко отличить от других, что ускоряет диагностику и обслуживание. Обжимать можно даже жилы с лаковым покрытием - изоляция наконечника не требует удаления лака перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям отечественных и международных норм по безопасности электроустановок. Изоляция выполнена из самозатухающего ПВХ, не поддерживающего горение. Защита IP20 обеспечивается конструкцией - внешняя изоляция предотвращает доступ к токоведущим частям при установленном состоянии. Соответствие стандарту подтверждается испытаниями на нагрев, механическую прочность и электрическую целостность.

Преимущества

• Изолированный фланец снижает риск короткого замыкания при близком расположении клемм
• Лужёная медь увеличивает срок службы контакта в условиях повышенной влажности
• Удобство монтажа - не нужно зачищать лаковую изоляцию жил
• Яркий красный цвет упрощает визуальный контроль и маркировку цепей
• Упаковка по 100 штук - экономична для серийного монтажа

Ограничения применения

Не применяйте наконечник в цепях с током выше 19 А - возможен перегрев и деформация изоляции. Не используется для алюминиевых жил - материал рассчитан только на медь. Не допускается повторное использование после демонтажа - обжим нарушает структуру металла и изоляции. Также не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +85 C.

Примеры использования

• Подключение входных сигналов к PLC-контроллерам
• Запитка датчиков давления и температуры в промышленных панелях
• Монтаж кнопочных постов и индикаторов на станках
• Сборка распределительных щитов с высокой плотностью клемм
• Работа с лакированными проводами в малогабаритной аппаратуре

Практические советы

• Перед обжимом проверьте соответствие сечения жилы и наконечника - не используйте слишком толстые или тонкие провода
• Обязательно используйте инструмент с регулировкой усилия - слабый обжим вызывает плохой контакт, сильный - повреждает изоляцию
• При работе с несколькими наконечниками одного цвета (например, красными) помечайте их дополнительно этикетками - цвет не всегда однозначен
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить долговечность
• Для массового монтажа выбирайте наборы по 100 шт. - так выгоднее и проще контролировать запас
