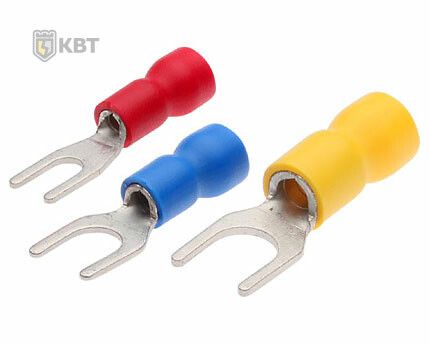

Наконечник кабельный вилочный изолированный НВИ 1.5-5 серия ПРОФИ - 47485 КВТ

Наконечник кабельный вилочный изолированный НВИ 1,5-5 от КВТ - это готовый соединительный элемент для многопроволочных медных проводов сечением 0,5–1,5 мм2, предназначенный для надёжного подключения к винтовым клеммам. Артикул 47485 обеспечивает безопасную передачу тока до 19 А при напряжении до 0,69 кВ, защищён изоляцией и рассчитан на частые операции подключения/отключения.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 1,5-5 используется для оконцевания многопроволочных медных проводов в электрических цепях постоянного и переменного тока. Применяется там, где требуется быстрое и надёжное подключение к винтовым клеммам - например, в распределительных щитах, контакторах, автоматических выключателях, станках, системах управления и промышленном оборудовании. Подходит для монтажа и сервисного обслуживания, особенно когда нужна возможность частых переключений без полного демонтажа.

Технические характеристики

• Форма контактной площадки: вилочная - совместима с большинством стандартных винтовых клемм
• Диаметр отверстия: 5 мм - соответствует винтам M4
• Номинальное сечение провода: 0,5 – 1,5 мм2 - подходит для слаботочных и средних нагрузок
• Номинальный ток: 19 А - максимальный допустимый ток при нормальных условиях
• Номинальное напряжение: 0,69 кВ (690 В) - класс защиты для сетей до 1 кВ
• Материал наконечника: медь марки М1 - высокая проводимость и устойчивость к деформации
• Покрытие: лужёное - предотвращает окисление, улучшает контакт и долговечность
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Рабочий температурный диапазон: от -10 C до +75 C - подходит для помещений с умеренным климатом
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: опрессовка - требует специального инструмента, не предусматривает пайку
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 1,5-5 монтируется методом опрессовки. Установка возможна даже при наличии изоляционной манжеты - опрессовка выполняется поверх неё. Для работы необходим пресс-клещи с матрицей, подходящей под сечение 0,5–1,5 мм2. Диаметр отверстия 5 мм позволяет использовать винты M4. Конструкция «Easy Entry» с раструбом упрощает введение многожильного провода - снижается риск повреждения жил при введении. Шов на контактной части не сварной - это не влияет на надёжность, так как прочность обеспечивается засечками внутри трубы.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя и гаснет после удаления источника огня. Температурная стойкость до +75 C соответствует требованиям для промышленного оборудования. Номинальное напряжение 690 В гарантирует безопасную работу в сетях до 1 кВ. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие отечественным требованиям качества.

Преимущества

• Затухающая изоляция повышает пожаробезопасность
• Лужёное покрытие исключает окисление меди, продлевает срок службы контакта
• Поперечные засечки внутри трубки усиливают механическую связь с жилой - снижает вероятность выпадения провода
• Раструб «Easy Entry» ускоряет установку и минимизирует повреждение многопроволочной жилы
• Возможность монтажа поверх изоляции - экономит время при замене или модернизации
• Не требует полного демонтажа клеммы - идеально для частых перекроссировок

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - опрессовка будет некачественной
• Рабочая температура выше +75 C недопустима - изоляция теряет прочность
• Не рекомендован для открытого монтажа на улице - ПВХ не устойчив к УФ-излучению и осадкам
• Не подходит для токов выше 19 А - возможен перегрев и выход из строя
• Не применяется в цепях с импульсными нагрузками или высокими частотами - не проектировался для таких условий

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Соединение проводов с клеммами контакторов на конвейерных линиях
• Монтаж сигнальных цепей в панелях ЧПУ станков
• Обслуживание и переключение цепей в системах автоматизации с частыми изменениями схемы
• Замена старых наконечников в существующих распределительных устройствах без полного отключения системы

Практические советы

• Выбирайте пресс-клещи с точным подбором матрицы под сечение 0,5–1,5 мм2 - плохая опрессовка вызывает нагрев и отказ
• Перед монтажом проверьте, что провод полностью вошёл в трубку - не должно быть торчащих жил
• При использовании в местах с вибрацией дополнительно контролируйте затяжку винта - не перетягивайте, чтобы не повредить наконечник
• Для многожильных проводов используйте только качественные, плотно скрученные жилы - разболтанная жила снижает надёжность контакта
• Артикул 47485 - один из самых ходовых в серии НВИ; запасайте аналогичные модели для ремонта - цвет и форма совпадают с другими изделиями КВТ
