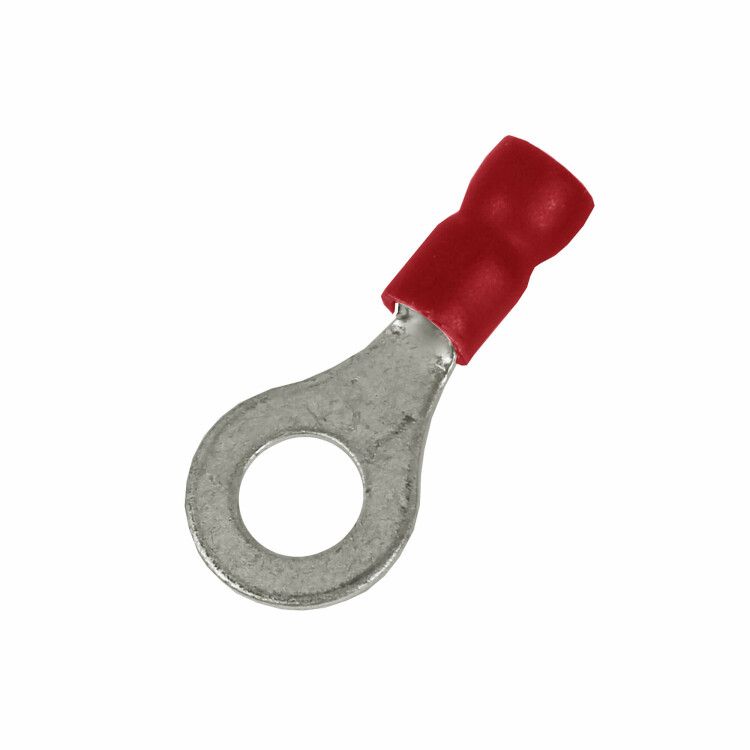

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М3.5 d3.7мм (НКИ) (уп.100шт) DKC 2A3P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм М3,5 (д.3,7 мм) (НКИ) от DKC предназначен для надёжного оконцевания одножильных и многопроволочных медных проводов сечением 0,5–1,5 мм2. Благодаря изолирующему фланцу и лужённому контакту, НКИ обеспечивает безопасное и долговечное соединение в распределительных щитах, автоматических выключателях и других устройствах с винтовыми зажимами. Артикул 2a3p-ee-pvc соответствует серии Quadro.

Назначение и область применения

Этот наконечник используется для подготовки концов проводов перед подключением к винтовым клеммам. Подходит для работы в бытовых, промышленных и коммунальных системах - например, на станках, пультах управления, силовых щитах, освещении и автоматизации. Применяется там, где требуется исключить случайное касание токоведущих частей и повысить надёжность соединения. Особенно эффективен в условиях повышенной влажности или колебаний температур благодаря изолирующему фланцу и устойчивому к коррозии лужению.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия под винт: 3,7 мм
• Размер метрической резьбы: M3,5 (соответствует 1/8 дюйма)
• Материал контакта: медь М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Номинальный ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной области: кольцевая
• Стандарт: соответствие DIN
• Заполнение внутренней гильзы: клеевой слой (проклеенный)
• Поддержка жил: универсальная (в том числе с лаковой изоляцией)

Совместимость и монтаж

Наконечник совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки необходим инструмент для опрессовки с матрицей под сечение 0,5–1,5 мм2. Клей внутри гильзы заполняет просвет между проводниками при обжиме, предотвращая расслоение и снижает риск перегрева. После монтажа изолирующий фланец полностью закрывает основание винта, исключая доступ к токоведущей части. Убедитесь, что глубина входа в клемму соответствует длине контактной части - не более 4–5 мм.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, обеспечивая механическую прочность и электробезопасность. Изолирующий фланец выполнен из ПВХ, который не горит и не распространяет пламя. Защита IP20 обеспечивается конструкцией - внешний корпус препятствует прямому прикосновению к токоведущим элементам. Сертифицирован для работы при напряжении до 600 В переменного и постоянного тока.

Преимущества

• Облегчённый ввод жилы через раструб EasyEnter - даже трудновставляемые многопроволочные жилы легко помещаются без повреждения
• Клеевой слой внутри гильзы гарантирует герметичность и высокую механическую прочность после обжима
• Лужёное покрытие замедляет окисление меди, продлевая срок службы в агрессивной среде
• Изолирующий фланец исключает риск поражения током при обслуживании и компактен в сборке
• Совместим с лакированными жилами - не требует удаления изоляционного покрытия перед монтажом

Ограничения применения

• Не для алюминиевых жил - только медные
• Не рекомендован для участков с постоянным механическим натяжением - применяется только в защищённых от нагрузки соединениях
• Максимальное сечение - 1,5 мм2; попытки использовать большие провода приведут к плохому обжиму и нагреву
• Не предназначен для открытого монтажа вне электрошкафов - изоляция не защищена от UV-лучей и атмосферных воздействий

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите
• Присоединение сигнальных проводов к платам контроллеров в промышленной автоматике
• Монтаж питания двигателей малой мощности на конвейерах
• Сборка светильников с винтовыми клеммами в помещениях с высокой влажностью

Практические советы

• Перед обжимом проверьте, чтобы все проволочки жилы были целыми и равномерно расположены - не допускайте выпирающих кончиков
• Выбирайте инструмент с регулировкой усилия: слишком слабый обжим вызовет люфт, слишком сильный - повредит гильзу
• Проверяйте посадку в клемме: винт должен затягиваться свободно, без усилия, и не задевать край изоляции
• Для удобства хранения используйте оригинальную катушку - каждый наконечник имеет маркировку по сечению
• При работе с лакированными жилами не зачищайте изоляцию - она сама разрушается под давлением при опрессовке
