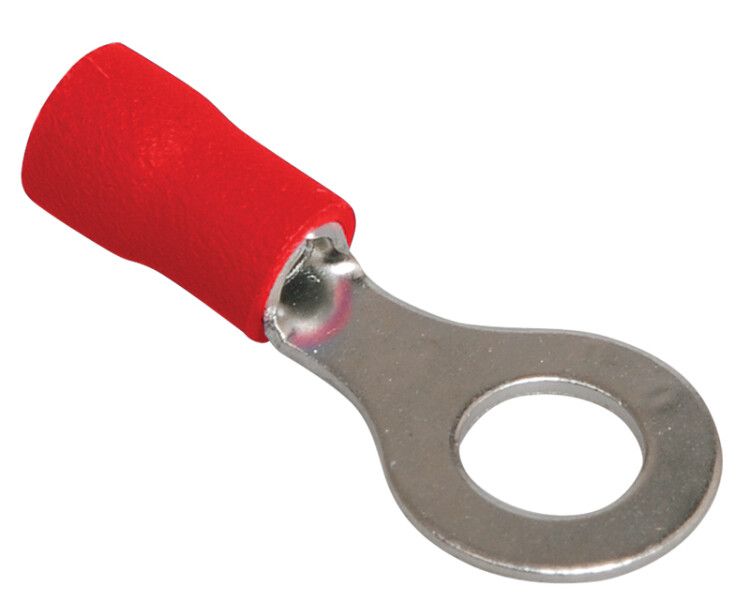

Наконечник кабельный НКИ1,25-3 кольцевой 0.5-1.5 мм² М3 IEK (ИЭК) UNL20-4-D15-4-3

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (20 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 методом опрессовки. Кольцевая форма позволяет использовать его в винтовых зажимах, что делает этот наконечник универсальным решением для сборки электрических цепей в щитах, пультах управления и оборудовании. Артикул unl20-4-d15-4-3 указывает на комплект из 20 единиц.

Назначение и область применения

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (20 шт) применяется для подготовки концов проводов к подключению через винтовые контакты - например, в автоматических выключателях, клеммниках, реле или силовых разъёмах. Подходит для работы с медными жилами в распределительных щитах, панелях управления, бытовой и промышленной аппаратуре. Благодаря защищённому лужёному слою, он устойчив к окислению даже во влажной среде.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2 - подходят тонкие многожильные провода, часто используемые в управляемых системах;
• Диаметр отверстия: 3 мм - совместим с винтами M3, наиболее распространённым размером в электрооборудовании;
• Наружный диаметр кольца: 4,3 мм - обеспечивает плотную посадку в клеммы без люфта;
• Материал: медь - высокая проводимость и механическая прочность;
• Покрытие: лужёное - предотвращает окисление меди, снижает переходное сопротивление;
• Тип монтажа: опрессовка - требует специальных клещей, создаёт герметичное соединение без пайки;
• Изоляция: да - красная трубочка из полиэтилена защищает место соединения и исключает случайное замыкание;
• Гарантия: 3 года - соответствие требованиям ГОСТ и сертифицированное качество IEK.

Совместимость и монтаж

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (20 шт) совместим с любыми винтовыми клеммами, рассчитанными на М3. Для установки требуется инструмент для опрессовки - гидравлические или ручные клещи с матрицей под сечение 0,5–1,5 мм2. Убедитесь, что глубина запрессовки полностью закрывает жилу до начала изолирующей части. После опрессовки проверьте прочность соединения легким растяжением - провод не должен выскальзывать.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50894 и международным нормам IEC 60947-7-1. Лужёное покрытие снижает риск нагрева при прохождении тока, а изоляция препятствует пробоям. Соответствует классу защиты IP20 внутри электрошкафов. Применяется в сетях переменного тока до 1000 В и постоянного до 1500 В.

Преимущества

• Удобство монтажа - готовый элемент вместо самостоятельной пайки или скрутки;
• Стабильность контакта - лужёная поверхность сохраняет низкое сопротивление годами;
• Защита от коррозии - особенно важно в помещениях с повышенной влажностью;
• Яркий цвет изоляции - легко отличить фазу/нейтраль при обслуживании;
• Комплектация 20 штук - хватает на несколько объектов или ремонт нескольких точек.

Ограничения применения

Не для одножильных проводов большего сечения - попытки затянуть провод >1,5 мм2 повредят наконечник. Не рекомендован для внешних установок без корпуса - хотя есть изоляция, материал не защищён от UV-лучей и осадков. Также не следует применять в условиях частых вибраций без дополнительной фиксации - возможен самопроизвольный открут винта.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирном щите;
• Обжим проводов к клеммам терморегуляторов и контроллеров оборудования;
• Сборка цепей управления на станках, конвейерах, насосных станциях;
• Работа с сигнализацией, световой индикацией, маломощной автоматикой.

Практические советы

• Выбирайте опрессовочные клещи с регулировкой усилия - пережатие деформирует кольцо, недостаточное давление вызывает плохой контакт;
• Перед монтажом удалите изоляцию точно на длину вставки наконечника - лишняя часть провода внутри увеличивает риск перегрева;
• Проверяйте диаметр винта перед использованием - если он больше 3 мм, потребуется другой тип наконечника;
• Храните в сухом месте - хоть покрытие защищает, длительное воздействие влаги может повлиять на целостность изоляции;
• Артикул unl20-4-d15-4-3 можно заказать партиями - удобно для крупных проектов, так как цена ниже при оптовых закупках.
