Наконечник кабельный кольцевой изолированный НКИ-Т 1.5-4 серия ПРОФИ - 66621 КВТ

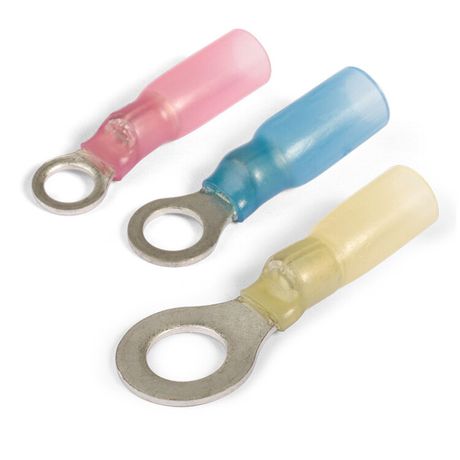

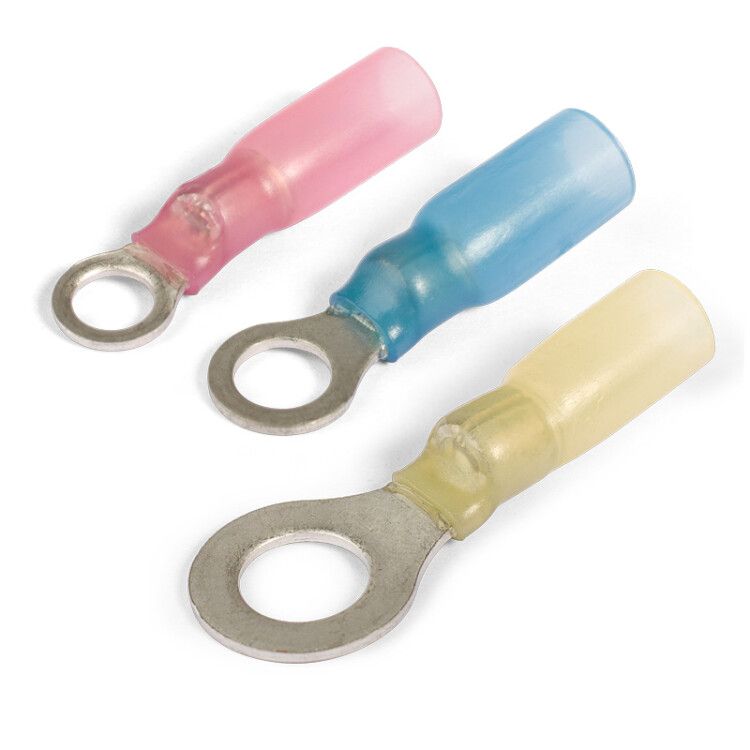

Наконечник кабельный кольцевой изолированный НКИ-Т 1,5-4 (100 шт/упак) КВТ предназначен для надёжного оконцевания многопроволочных медных проводов с последующим креплением на винтовые клеммы. Благодаря термоусадочной изоляции и лужённому контакту, этот наконечник защищает соединение от коррозии и внешних воздействий, что делает его подходящим для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ-Т 1,5-4 (100 шт/упак) КВТ используется для оконцевания медных проводов сечением 0,5–1,5 мм2 перед установкой на клеммы. Применяется там, где требуется надёжное, долговечное и защищённое соединение: в щитах управления, силовых панелях, станках, конвейерах, системах автоматизации и других устройствах с винтовыми зажимами.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия контактной площадки: 4 мм
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: термопласт (не содержит галогенов)
• Температурная стойкость изоляции: до +105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Номинальный ток: 19 А
• Способ монтажа: опрессовка с использованием термоусадочной трубки
• Цвет изоляции: красный
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ-Т 1,5-4 (100 шт/упак) КВТ монтируется с помощью специального пресс-клещей. Опрессовка выполняется одновременно с проводом и термоусадочной трубкой - это исключает необходимость предварительного удаления изоляции. После нагрева термоусадочная трубка с клеевым слоем плотно обжимает соединение, обеспечивая герметичность и механическую фиксацию. Установка возможна даже при наличии изоляционной манжеты - опрессовка производится поверх неё.

Заваренный стыковой шов на контактной трубке позволяет устанавливать наконечник в любом положении - ориентация в матрице инструмента не влияет на качество обжима. Поперечные засечки внутри трубки повышают сцепление с жилой, снижая риск проскальзывания.

Безопасность и стандарты

Наконечник соответствует требованиям ТУ 3424-001-59861269-2004. Материал изоляции не содержит галогенов - при возгорании не выделяются токсичные газы. Номинальное напряжение 690 В и рабочая температура до +105 C обеспечивают безопасную эксплуатацию в большинстве промышленных условий. Лужёное покрытие препятствует окислению меди, продлевая срок службы соединения.

Преимущества

• Герметичность: термоусадка с клеем полностью закрывает место соединения, защищая от влаги, пыли и химических сред.
• Высокая механическая прочность: засечки внутри трубки и качественная опрессовка предотвращают ослабление контакта при вибрациях.
• Удобство монтажа: возможность опрессовки поверх изоляции экономит время и исключает ошибки при подготовке провода.
• Работа в широком диапазоне температур: стабильность характеристик при нагреве до +105 C.
• Электрохимическая стойкость: лужёное покрытие снижает риск коррозии в условиях повышенной влажности.

Ограничения применения

Наконечник кабельный кольцевой изолированный НКИ-Т 1,5-4 (100 шт/упак) КВТ не предназначен для однопроволочных (моножильных) проводов - он рассчитан исключительно на многопроволочные. Температурный предел в +105 C исключает применение в высокотемпературных зонах (например, рядом с печными элементами или мощными нагревателями). Также не рекомендуется использовать для проводов сечением более 1,5 мм2 - это может привести к перегреву и потере контакта.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Оконцевание проводов питания двигателей на промышленных станках.
• Соединение кабелей с клеммами частотных преобразователей и PLC-устройств.
• Монтаж цепей управления в пищевой и фармацевтической промышленности, где важна чистота и отсутствие токсичных выбросов.

Практические советы

• Выбирайте пресс-клещи с матрицей, совместимой с диаметром 4 мм и сечением 0,5–1,5 мм2 - некорректный инструмент приведёт к плохому обжиму.
• Перед монтажом проверьте, чтобы провод был полностью вставлен в наконечник - недостаточная глубина снижает надёжность.
• Для термоусадки используйте тепловую пушку с равномерным прогревом - локальный перегрев может повредить изоляцию.
• Храните наконечники в сухом месте - хотя они защищены, длительное воздействие влаги может вызвать окисление лужёного слоя.
• При замене старых наконечников - убедитесь, что новый аналог имеет тот же диаметр отверстия (4 мм) и тип крепления (винтовой).
