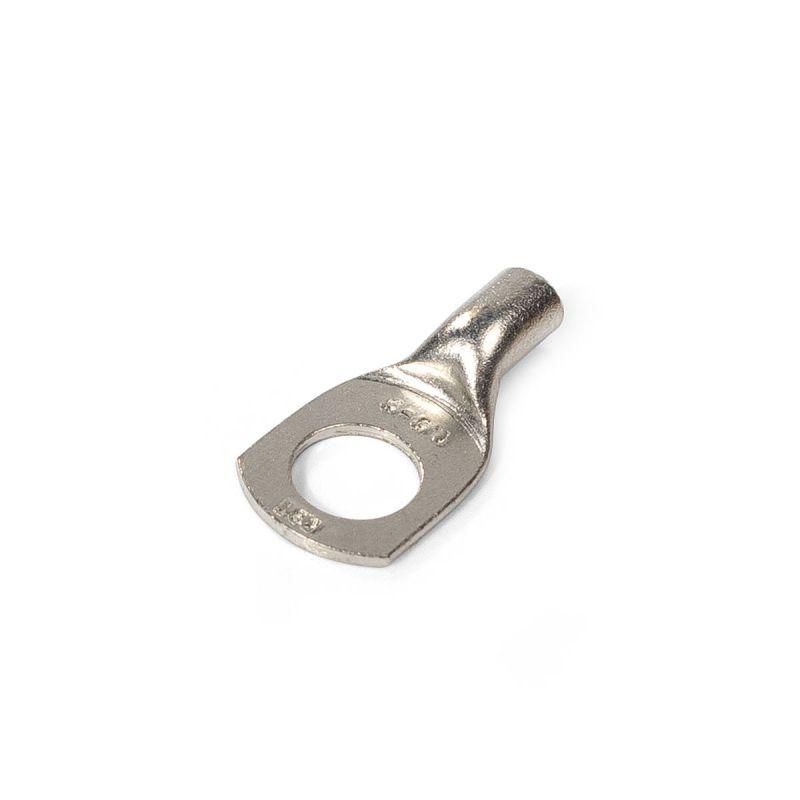

Наконечник кабельный ТМЛ-Р 1,5-5 медный луженый с обратным радиусом контактной площадки - 87469 КВТ

Наконечник кабельный ТМЛ-Р 1,5-5 от КВТ предназначен для надёжного оконцевания медных проводов сечением 1,5 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге - например, в распределительных щитах, на станках или в промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 1,5-5 используется для создания прочного и электрически надёжного соединения между медным проводом и зажимом, болтом или клеммой. Подходит для фиксации в устройствах с винтовыми или болтовыми контактами. Часто применяется в промышленной автоматизации, энергетике, системах управления и бытовых распределительных щитах, где требуется устойчивый контакт при вибрациях и перепадах температур.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болта
• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Заглушка: лужёная (олово-висмутовое покрытие) - защищает от окисления, повышает срок службы в условиях повышенной влажности (климатическое исполнение Т2)
• Угол соединения: прямой - удобен для компактной укладки в плотных распределительных коробках
• Количество монтажных отверстий: одно - соответствует стандартному болтовому креплению M4–M6
• Диаметр трубной части: рассчитан под опрессовку жил 1, 2 и 3 классов гибкости - совместим с большинством гибких многожильных проводов
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 1,5-5 требует использования специального пресса и матрицы. Для качественной опрессовки рекомендуются матрицы с шестигранной формой, совместимые с гидравлическими прессами КВТ. Убедитесь, что диаметр жилы провода соответствует заявленному сечению 1,5 мм2 - использование более толстых или слишком тонких жил снижает надёжность соединения. Хвостовик имеет точные геометрические размеры, позволяющие точно позиционировать наконечник в прессе - это исключает деформацию при запрессовке.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и тепловой стойкости для работы при напряжении до 1 кВ. Лужёное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью (класс защиты T2). Наконечник не содержит свинца и соответствует экологическим нормам RoHS.

Преимущества

• Высокая электропроводность благодаря меди марки М1 - минимальные потери мощности
• Лужёное покрытие предотвращает окисление - продлевает срок службы контакта
• Шестигранная форма опрессовки обеспечивает равномерное давление и прочное соединение
• Обратный радиус контактной площадки снижает риск повреждения изоляции при затяжке
• Стандартные размеры - легко заменить на аналогичные модели других производителей

Ограничения применения

• Не предназначена для алюминиевых проводов - материал только для меди
• Не подходит для частых демонтажей - после одной опрессовки восстановить целостность невозможно
• Не использовать в средах с агрессивными химическими веществами - лужение не защищает от кислот и щелочей
• Требуется обязательное применение подходящего пресса; попытки затянуть вручную приведут к плохому контакту или разрушению наконечника

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Оконцевание проводов питания на двигателях и насосах
• Соединение заземляющих жил в распределительных пунктах
• Монтаж в пультах управления промышленных станков

Практические советы

• Перед опрессовкой удалите изоляцию на длину, равную глубине трубчатой части наконечника - не больше и не меньше
• Проверьте соответствие диаметра жилы и сечения: даже небольшое отклонение влияет на качество соединения
• Используйте только матрицы, одобренные КВТ - некорректные матрицы деформируют форму и нарушают герметичность контакта
• После опрессовки проверьте усилие на вытягивание: провод не должен свободно выходить из наконечника
• Для длительной эксплуатации в сыром помещении дополнительно смажьте место соединения антикоррозийной пастой
