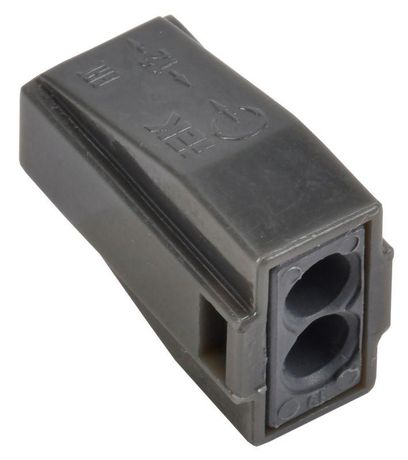

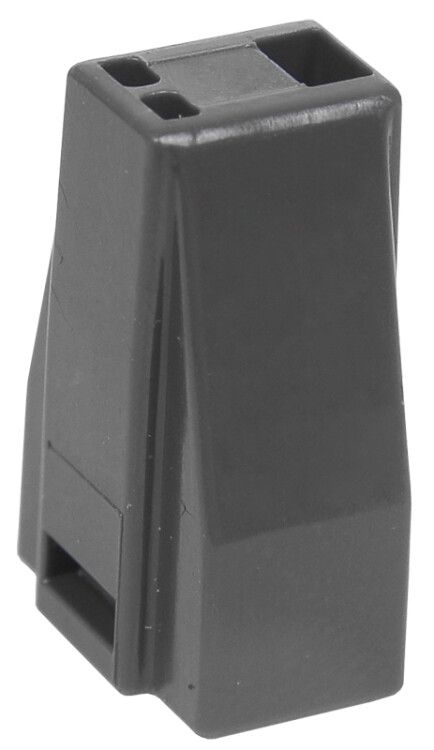

Клемма строительно-монтажная СМК 773-302, 2.5 мм², 24 А, с пастой IEK UKZ-001-302

Строительно-монтажная клемма СМК 773-302 с пастой - надёжное решение для временного или постоянного соединения медных и алюминиевых проводников на объектах строительства и ремонта. Бренд IEK (ИЭК) обеспечивает соответствие стандартам, а артикул ukz-001-302 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Строительно-монтажная клемма СМК 773-302 с пастой используется для соединения двух проводников - медных или алюминиевых - сечением от 1,5 до 2,5 мм2. Применяется в распределительных коробках, щитах, на участках прокладки кабеля, где требуется быстрое, безинструментальное соединение. Подходит для монтажа в жилых, коммерческих и промышленных зданиях, особенно там, где важна скорость установки и надёжность контакта.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 мм2 (поддерживается также 1,5 мм2)
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество контактов: 2 (вход и выход)
• Тип подключения: зажимное, пружинное - без необходимости затяжки винтами
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: лужёная латунь
• Срок службы: 10 лет
• Цвет: серый
• Работает с однопроволочными проводниками - без наконечников
• Содержит термостойкую антиоксидантную пасту внутри для защиты от окисления

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-302 с пастой устанавливается на кабель без инструментов. Для подключения:

• Защёлкните фиксатор, чтобы открыть зажим;
• Вставьте зачищенный провод (длина зачистки - около 8–10 мм);
• Отпустите фиксатор - пружина плотно зажмёт проводник;
• Убедитесь, что провод полностью вошёл и не торчит.

Не допускается использование с многожильными проводами без наконечников. Клемма рассчитана исключительно на однопроволочные проводники. Диаметр провода должен соответствовать заявленному сечению - 1,5…2,5 мм2.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение. Лужёная латунь предотвращает коррозию и снижает переходное сопротивление. Напряжение 400 В и ток 24 А обеспечивают безопасную работу в сетях 220/380 В. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 для соединительных устройств. Паста внутри клеммы защищает от окисления алюминия - основной причиной перегрева в старых соединениях.

Преимущества

• Отсутствие винтов - монтаж в 2–3 раза быстрее, чем с обычными клеммами
• Автоматическая компенсация температурного расширения благодаря пружинному механизму
• Паста внутри исключает необходимость самостоятельного нанесения антиоксиданта
• Совместимость с алюминием и медью - не требует переходных элементов
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже в tight-пространствах

Ограничения применения

• Не применяется для многожильных гибких проводов без наконечников - возможен разрыв контакта
• Не предназначен для работы в условиях постоянного погружения в воду или высокой влажности без дополнительной герметизации
• Не рекомендуется использовать в местах с частыми вибрациями - лучше применить болтовые соединения
• Максимальное сечение - 2,5 мм2; нельзя подключать провода 4 мм2, даже если они кажутся подходящими
• Не следует переплетать несколько клемм друг с другом - это нарушает тепловой режим

Примеры использования

• Соединение входного кабеля с внутренней проводкой в распределительной коробке квартиры
• Переход между алюминиевой старой проводкой и новым медным кабелем
• Подключение светильников, розеток, автоматических выключателей в щитке
• Временные соединения при ремонтных работах - легко демонтировать и переустановить

Практические советы

• Обязательно зачищайте провод до 8–10 мм - меньше не войдёт, больше не нужно
• Проверяйте, что провод вставлен до упора - слабый контакт вызывает нагрев
• Не используйте клемму в качестве ответвления более чем двух проводов - она двухконтактная
• При замене старой клеммы - удалите остатки старой пасты, чтобы не смешивать составы
• Артикул ukz-001-302 совпадает с другими моделями СМК от IEK - проверяйте цвет и маркировку перед заказом
• Храните в сухом месте - хотя паста защищена, длительное воздействие влаги может повредить корпус
