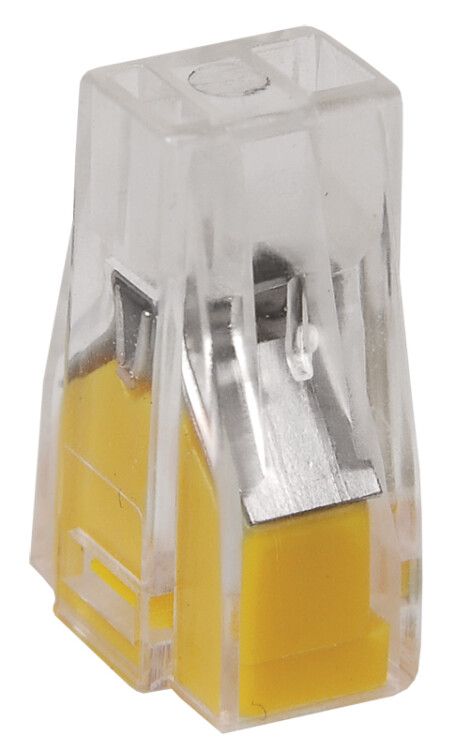

Клемма строительно-монтажная СМК 773-322, 24А, 2.5мм² IEK UKZ-001-322

Строительно-монтажная клемма СМК 773-322 желтая от IEK - надёжное зажимное соединение для медных и алюминиевых проводников сечением 1,5–2,5 мм2. Простая в установке, она подходит для внутренней электромонтажной работы в распределительных коробках, щитах и на объектах капитального строительства.

Назначение и область применения

Строительно-монтажная клемма СМК 773-322 желтая используется для безопасного и долговечного соединения двух проводников - медных или алюминиевых - без необходимости пайки или опрессовки. Подходит для монтажа в распределительных коробках, бытовых и промышленных электрощитах, а также при замене старой проводки. Особенно эффективна там, где требуется частая проверка или обслуживание соединений.

Технические характеристики

• Тип подключения: зажимное, пружинное - позволяет фиксировать провод одним движением, без инструментов
• Номинальное сечение провода: 2,5 мм2 (допускается использование от 1,5 до 2,5 мм2)
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество контактов: 2 - один вход, один выход
• Материал корпуса: самозатухающий ПВХ - устойчив к возгоранию
• Контакты: лужёная латунь - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Цвет: жёлтый - визуально отличается от других клемм, упрощает идентификацию
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-322 желтая совместима с одножильными и многожильными проводниками, включая особо тонкопроволочные гибкие провода без наконечников. Монтаж выполняется на кабель: зачищенный провод вставляется в зажим до упора, после чего пружинный механизм автоматически фиксирует его. Для освобождения провода достаточно нажать на рычаг зажима. Клемма не требует затяжки винтов - снижает риск перегрева и плохого контакта.

Безопасность и стандарты

Корпус клеммы выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Лужёные латунные контакты обеспечивают стабильное соединение даже при циклических нагрузках. Номинальные значения тока и напряжения (24 А / 400 В) позволяют использовать её в сетях переменного тока до 50 Гц, включая бытовые и коммерческие системы. Соответствует общепринятым нормам для электроустановок в помещениях.

Преимущества

• Не требует инструментов - монтаж одной рукой
• Устойчива к окислению благодаря лужёным контактам
• Работает с алюминием и медью без переходных пластин
• Защищённый корпус предотвращает случайное касание токоведущих частей
• Яркий жёлтый цвет упрощает поиск и диагностику в плотном монтаже
• Высокая механическая прочность - выдерживает вибрации и перемещения кабеля

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендован для постоянного погружения в воду или открытых площадок - IP-защита не указана
• Не следует применять в условиях высоких температур выше +60 C - материал ПВХ теряет форму
• Не подходит для силовых цепей свыше 24 А - превышение нагрузки вызывает нагрев и повреждение
• Не используйте с проводами, имеющими металлические наконечники - они не помещаются в зажим

Примеры использования

• Соединение фазного провода с группой розеток в распределительной коробке
• Переход между медным и алюминиевым проводом в старом доме
• Подключение светильников в офисных помещениях
• Объединение проводов в щите управления конвейера
• Временные соединения при ремонте электропроводки

Практические советы

• Зачищайте провод на глубину 8–10 мм - недостаточно зачищенная жила плохо фиксируется
• Не допускайте попадания изоляции в зажим - это снижает надёжность контакта
• Проверьте надёжность соединения легким потягиванием провода после монтажа
• При использовании нескольких клемм СМК 773-322 желтых в одном месте - располагайте их с зазором для теплоотвода
• Для систем с высокой вибрацией (например, станки) дополнительно закрепите клемму на DIN-рейке или в коробке
• Артикул ukz-001-322 - сохраняйте его при заказе запасных элементов; клеммы СМК 773-322 желтая от IEK имеют единый дизайн в серии
