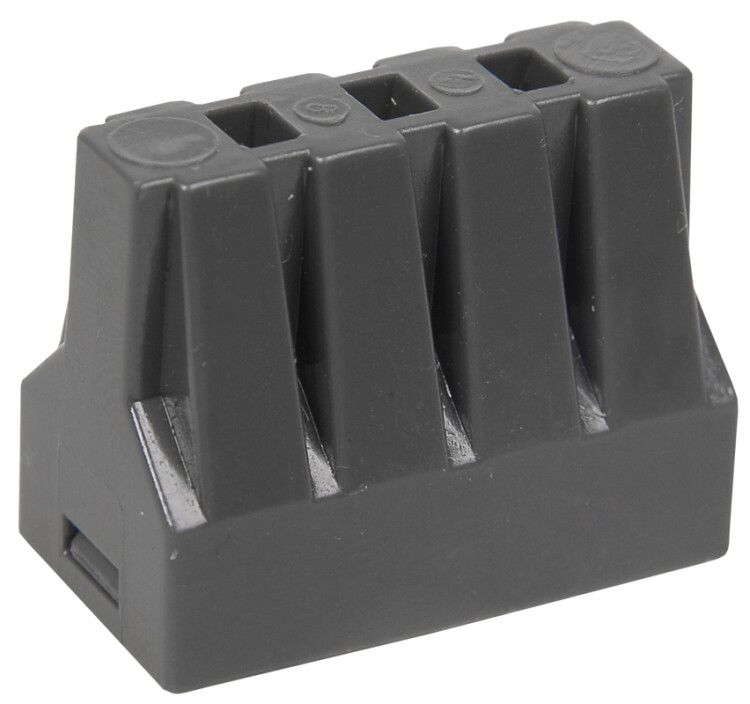

Строительно-монтажная клемма СМК 773-308 с пастой | UKZ-001-308 IEK

Строительно-монтажная клемма СМК 773-308 с пастой - надёжное зажимное устройство для соединения медных и алюминиевых проводников сечением 1,5–2,5 мм2. Разработана компанией IEK, артикул ukz-001-308, подходит для монтажа на кабели в распределительных коробках, щитах и других точках ответвления.

Назначение и область применения

Строительно-монтажная клемма СМК 773-308 с пастой используется для безопасного и долговечного соединения проводов в условиях постоянной нагрузки. Подходит для работы в жилых, общественных и промышленных объектах: распределительные коробки, электрощиты, освещение, бытовые приборы, слаботочные системы с высокими требованиями к надёжности контакта.

Технические характеристики

• Тип подключения: зажимное, пружинное - позволяет фиксировать провод без инструментов
• Номинальное сечение: 2,5 мм2 - оптимально для проводов 1,5–2,5 мм2, включая тонкопроволочные гибкие
• Номинальный ток: 24 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует сетям 220/380 В
• Количество контактов: 8 - можно подключить до 8 проводов в одном корпусе
• Материал корпуса: самозатухающий ПВХ - устойчив к возгоранию
• Контакты: лужёная латунь - обеспечивает хорошую проводимость и антикоррозийную защиту
• Наличие термостойкой пасты внутри - предотвращает окисление алюминиевых проводов
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Цвет: серый - совместим с большинством стандартных распределительных коробок

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-308 с пастой совместима со всеми типами проводников: одножильными, многожильными, алюминиевыми и медными. Монтаж выполняется на кабель - провода вставляются в отверстия до упора, фиксация происходит за счёт пружины. Нет необходимости использовать наконечники даже для гибких проводников. Для лучшего контакта рекомендуется зачищать концы проводов на 8–10 мм перед вводом.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, что снижает риск распространения пламени. Контакты покрыты лудью - исключает образование оксидной плёнки. Применение пасты внутренне защищает алюминиевые провода от коррозии. Соответствует требованиям ГОСТ Р 50044.1 и IEC 60947-7-1 для коммутационных устройств в распределительных системах.

Преимущества

• Не требует затяжки винтов - экономит время при монтаже
• Универсальна: работает с алюминием и медью без переходников
• Паста внутри - продлевает срок службы соединений, особенно на алюминии
• Высокая плотность контакта - минимизирует нагрев и искрение
• 8 контактов в одном модуле - заменяет несколько одиночных клемм
• Герметичная конструкция - защищена от внешних воздействий

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рассчитана на частые подключения/отключения - предназначена для стационарного монтажа
• Не следует применять в местах с постоянным механическим воздействием или вибрацией - может произойти ослабление зажима
• Работает только в сухих помещениях или закрытых коробках - не имеет защиты IP выше, чем базовая

Примеры использования

• Объединение нескольких групп освещения в одной распределительной коробке
• Подключение алюминиевой проводки старого дома к новому медному кабелю
• Соединение проводов в щите управления конвейера или насосной станции
• Разветвление силовой цепи для розеток в квартире
• Монтаж в шкафах автоматики, где важна компактность и надёжность

Практические советы

• Перед установкой всегда проверяйте сечение провода - не допускайте превышения 2,5 мм2
• Для гибких проводов с большим количеством жил - слегка скрутите конец перед введением в клемму
• Не используйте клемму без пасты - её удаление или повреждение снижает надёжность соединения с алюминием
• При сборке щита располагайте клеммы с запасом места - доступ к каждому контакту должен быть свободным
• Проверьте прочность соединения после монтажа - легкий рывок за провод не должен вызывать выхода из зажима
• Артикул ukz-001-308 - это именно модель СМК 773-308 с пастой; другие версии без пасты не подходят для алюминия
