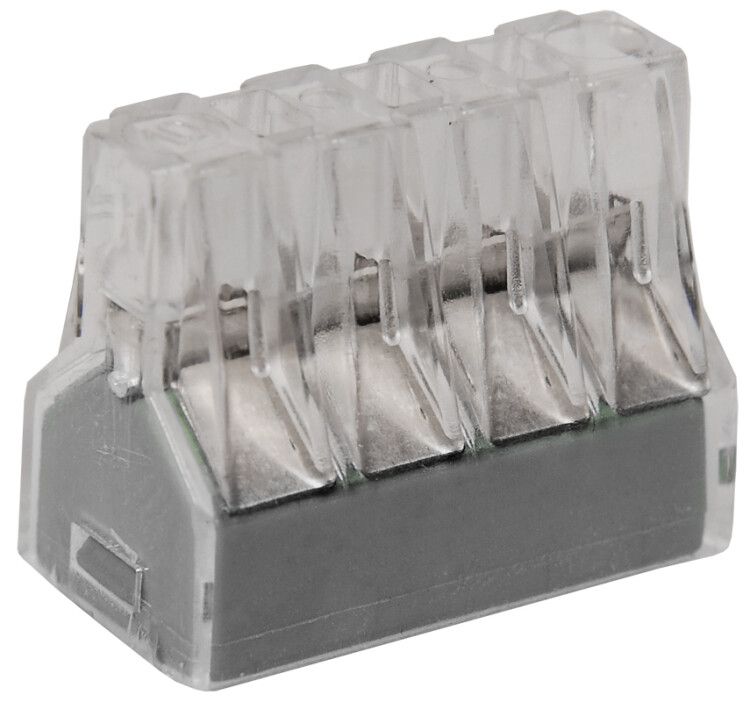

Строительно-монтажная клемма СМК 773-328 серая | UKZ-001-328 IEK

Строительно-монтажная клемма СМК 773-328 серая от IEK - надёжное зажимное устройство для соединения медных и алюминиевых проводников сечением 1,5–2,5 мм2. Подходит для монтажа на кабели в распределительных коробках, щитах и других точках ответвления. Артикул ukz-001-328 соответствует серии СМК, широко используемой в жилых и промышленных объектах.

Назначение и область применения

Строительно-монтажная клемма СМК 773-328 серая используется для безопасного и долговечного соединения проводов в местах, где требуется быстрый и надёжный контакт без пайки. Применяется в электромонтаже квартир, офисов, производственных помещений - особенно там, где есть смешанные проводники (медь + алюминий). Удобна для замены старых скруток, монтажа освещения, розеток и автоматических выключателей.

Технические характеристики

• Тип подключения: зажимное, пружинное - позволяет фиксировать провод без инструментов
• Номинальное сечение: 2,5 мм2 - оптимально для домашней проводки и слаботочных цепей
• Номинальный ток: 24 А - рассчитана на нагрузки до 5,5 кВт при 220 В
• Номинальное напряжение: 400 В - подходит для однофазной и трёхфазной сети 220/380 В
• Количество контактов: 8 - можно подключить до 8 проводов в одной клемме
• Материал корпуса: ПВХ - самозатухающий пластик, устойчив к перегреву
• Контакты: лужёная латунь - предотвращает окисление и обеспечивает стабильный контакт
• Цвет: серый - совместим с большинством распределительных коробок и шкафов
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Работает с гибкими проводниками без наконечников: 1,5–2,5 мм2

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-328 серая монтируется непосредственно на кабель - не требует установки на DIN-рейку. Для подключения:

• Очистите конец провода от изоляции на 8–10 мм
• Отожмите зажимную пружину (обычно рычагом или плоской отверткой)
• Вставьте провод до упора
• Отпустите зажим - проверьте прочность фиксации легким потягиванием

Не допускается использование с проводами больше 2,5 мм2 или с многожильными проводами, имеющими металлический наконечник - они не подходят по конструкции зажима. Клемма работает только с одножильными и гибкими проводами без наконечников.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, что снижает риск распространения горения при перегрузке. Материалы соответствуют требованиям ГОСТ Р 50030.5.2 и IEC 60947-7-1. Лужёные латунные контакты обеспечивают антикоррозийную стойкость, важную при работе с алюминием. Напряжение 400 В позволяет использовать клемму в сетях до 380 В переменного тока.

Преимущества

• Универсальность: одинаково хорошо соединяет медь и алюминий - исключает химическую коррозию
• Быстрая установка: не нужны паяльник, болты или крепёж
• Высокая плотность: 8 контактов в компактном корпусе экономят место в коробке
• Надёжность: пружинный механизм не ослабевает со временем, в отличие от винтовых клемм
• Защита от случайного выпадения: провод защёлкивается механически, даже при вибрациях

Ограничения применения

• Не применяется для проводов сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не подходит для проводов с металлическими наконечниками - зажим не рассчитан на их толщину
• Не предназначен для открытой прокладки вне коробок - не имеет защиты от внешних воздействий выше IP20
• Не рекомендуется для постоянной нагрузки близко к максимальным значениям (24 А) длительное время - лучше оставлять запас 20%
• Не следует использовать в условиях повышенной влажности без герметизации - хотя материал устойчив, сама клемма не является водонепроницаемой

Примеры использования

• Объединение проводов в распределительной коробке при замене люстры
• Подключение группы розеток от одного автомата
• Соединение алюминиевой старой проводки с новым медным кабелем
• Монтаж светильников в офисах и торговых помещениях
• Разводка сигналов в системах управления и автоматики (до 24 В)

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже 1,4 мм2 может не войти, а 2,6 мм2 - повредит зажим
• Не затягивайте провод слишком сильно - он не нуждается в усилии, достаточно просто вставить и отпустить зажим
• Если провод многожильный, убедитесь, что все жилы равномерно вошли в зажим - иначе будет плохой контакт
• После монтажа протестируйте соединение тестером на целостность и отсутствие нагрева при нагрузке
• Для высоких нагрузок (например, электроплиты) выбирайте другие решения - эта клемма не для мощных приборов
• Артикул ukz-001-328 - это именно серая версия СМК 773-328; цвет не влияет на функциональность, но помогает при визуальной идентификации в щитах
