Строительно-монтажная клемма СМК 773-308 (4 шт/упак) | UKZ-004-308 IEK

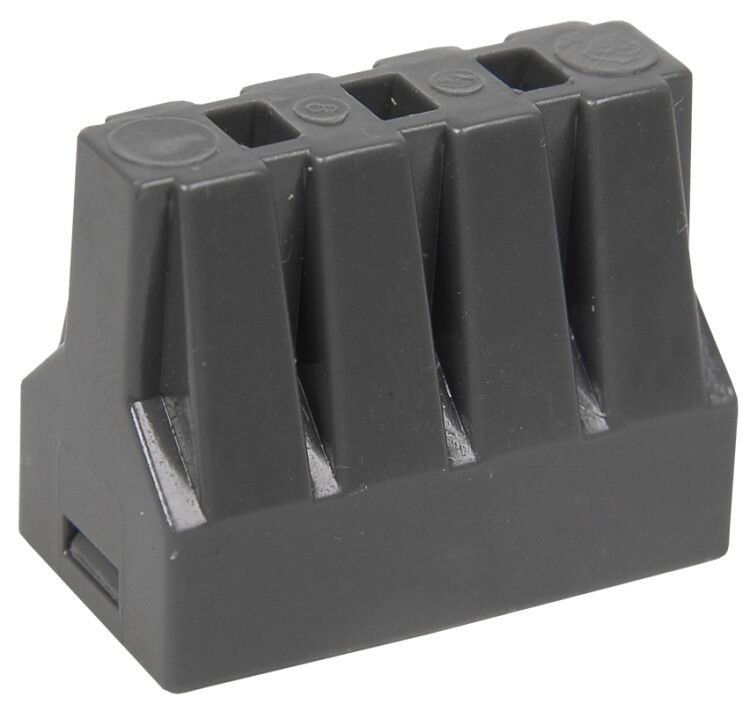

Строительно-монтажная клемма СМК 773-308 (4 шт/упак) с пастой от IEK - надёжное зажимное соединение для медных и алюминиевых проводников сечением 1,5–2,5 мм2, предназначенная для быстрого монтажа на кабелях в распределительных коробках, щитах и других точках ответвления. Каждая упаковка содержит четыре клеммы с термостойкой пастой внутри.

Назначение и область применения

Строительно-монтажная клемма СМК 773-308 используется для создания разъёмных соединений между проводниками в условиях постоянной нагрузки. Подходит для внутренней электромонтажной работы: соединение проводов в распределительных коробках, подключение светильников, розеток, автоматических выключателей. Особенно эффективна там, где требуется частая проверка или замена участка цепи - благодаря пружинному зажиму не нужна затяжка винтов.

Технические характеристики

• Тип подключения: зажимное, пружинное - позволяет вставлять провод без инструментов
• Номинальное сечение провода: 2,5 мм2 (для одножильных и многожильных); допускает тонкопроволочные гибкие проводники 1,5–2,5 мм2 без наконечников
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество контактов: 8 - одна клемма обеспечивает два входа и два выхода (по 4 точки соединения)
• Материал корпуса: самозатухающий ПВХ - не поддерживает горение
• Контакты: лужёная латунь - устойчивы к окислению, совместимы с алюминием и медью
• В комплекте: теплостойкая антиоксидантная паста внутри - предотвращает окисление контактов
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-308 монтируется исключительно на кабель - не предназначена для установки на DIN-рейку. Для подключения:

• Очистите жилы от изоляции на 8–10 мм
• Не зачищайте слишком сильно - избыток металла может повредить механизм
• Вставьте провод до упора - слышится характерный щелчок
• Проверьте прочность фиксации легким потягиванием

Паста внутри уже нанесена - дополнительно смазывать не нужно. Убедитесь, что проводники одного типа (медные или алюминиевые) не пересекаются в одной клемме - каждая пара контактов работает автономно.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Материалы контактов обеспечивают соответствие ГОСТ 29322 и IEC 60947-7-1. Напряжение 400 В и ток 24 А позволяют использовать клемму в однофазных сетях 220 В и трёхфазных до 400 В. Применяется в помещениях с нормальной влажностью - не рекомендовано для открытых площадок без защиты.

Преимущества

• Отсутствие необходимости в инструменте - монтаж вручную, даже в труднодоступных местах
• Универсальность: один тип клеммы подходит и для меди, и для алюминия
• Защита от окисления благодаря встроенной пасте - снижает риск нагрева и возгорания
• Высокая плотность контакта - минимизирует переходное сопротивление
• Чёткая визуальная индикация: каждый контакт имеет отдельный канал, легко контролировать подключение

Ограничения применения

• Не применяйте для проводов сечением более 2,5 мм2 - возможен перегрев и деформация механизма
• Не используйте в условиях повышенной вибрации без дополнительной фиксации - пружинный зажим может ослабнуть
• Не монтируйте в сырых или открытом воздухе - отсутствует защита IP; требует установки в закрытые коробки
• Не соединяйте в одной паре контактов алюминиевую и медную жилу - они должны быть разведены по разным группам внутри клеммы
• Не подлежит ремонту - после демонтажа клемму следует заменить

Примеры использования

• Разводка освещения в квартире - соединение проводов от выключателя и люстры
• Подключение розеточных групп в старых домах с алюминиевой проводкой
• Обходной узел в распределительном щите перед автоматом
• Переход с медного кабеля на алюминиевый ввод в помещение
• Временные соединения при ремонтных работах

Практические советы

• Выбирая клемму, всегда сверяйтесь с реальным сечением жил - не доверяйте маркировке на изоляции, измеряйте штангенциркулем
• Если провод многожильный - слегка скрутите жилы перед вставкой, чтобы не рассыпались
• При работе с алюминием - не используйте силу, просто вставьте до упора: металл мягче меди и легко деформируется
• После монтажа проверьте температуру клеммы через 1–2 часа под нагрузкой - если она горячая, значит, плохой контакт
• Упаковка из четырёх клемм оптимальна для типового монтажа в одной распределительной коробке - хватает на несколько точек соединения
