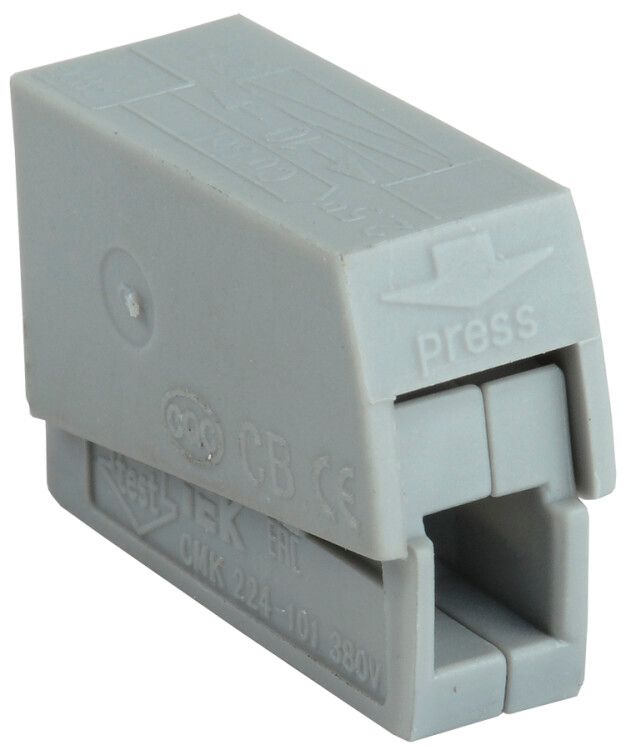

Строительно-монтажная клемма СМК 224-101 (4шт/упак) IEK | UKZ50-101-004

Строительно-монтажная клемма СМК 224-101 (4 штуки в упаковке) от IEK предназначена для надёжного соединения одножильных и многожильных медных и алюминиевых проводов сечением 0,5–2,5 мм2. Клемма удобна для быстрого монтажа на кабеле, особенно в условиях ограниченного доступа - её используют при установке освещения, розеток, автоматических выключателей и других элементов электропроводки.

Назначение и область применения

Строительно-монтажная клемма СМК 224-101 используется для создания разъёмных соединений между проводниками в распределительных коробках, щитах и на участках с трудным доступом. Подходит для внутренней электропроводки жилых, общественных и административных зданий. Может применяться при замене старых проводов, подключении светильников, розеток, терморегуляторов и другого оборудования, где требуется частое обслуживание или временное подключение.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Рабочий диапазон сечений провода: 0,5 – 2,5 мм2
• Поддерживает многожильные и одножильные провода без наконечников
• Количество зажимов: один (двухпроводной вход - два контакта внутри одного корпуса)
• Материал корпуса: самозатухающий пластик
• Материал контактов: лужёная латунь
• Цвет: серый
• Срок службы: 10 лет
• Способ монтажа: фиксация на кабеле (не требует крепления к поверхности)

Совместимость и монтаж

Строительно-монтажная клемма СМК 224-101 совместима с медными и алюминиевыми проводами любого типа - одножильными, многожильными, даже очень тонкопроволочными. Для подключения:

• Зачистите конец провода на 8–10 мм;
• Откройте рычаг - он обеспечивает легкий доступ к зажимному механизму;
• Вставьте провод до упора;
• Закройте рычаг до характерного щелчка - это гарантирует плотный контакт.

Не используйте инструменты для затяжки - рычаг рассчитан на ручное управление. После монтажа проверьте прочность соединения легким потягиванием провода.

Безопасность и стандарты

Корпус клеммы выполнен из самозатухающего пластика - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Лужёная латунь предотвращает окисление контактов, снижает переходное сопротивление и увеличивает срок службы соединения. Продукт соответствует общепринятым нормам для электроустановок в помещениях, однако официальное соответствие ГОСТ или IEC в предоставленных данных не указано.

Преимущества

• Удобный рычаг позволяет легко зачищать и закрывать контакт без инструментов - экономит время при монтаже.
• Лужёная латунь исключает коррозию при соединении меди и алюминия - не нужна специальная паста.
• Автоматическая фиксация провода после закрытия рычага - минимизирует риск плохого контакта.
• Компактный размер и отсутствие необходимости крепления позволяют использовать клемму там, где мало места.
• Четыре единицы в упаковке - оптимально для типового ремонта или сборки нескольких точек подключения.

Ограничения применения

• Не предназначен для работы с проводами сечением более 2,5 мм2 - перегрузка вызывает нагрев и выход из строя.
• Не рекомендован для постоянной нагрузки близкой к максимальной (24 А) длительное время - лучше оставить запас 20–30 %.
• Не следует использовать в условиях повышенной влажности без дополнительной защиты (например, в подвале без герметизации).
• Не применяйте для силовых цепей выше 400 В - напряжение превышает допустимые значения.
• Не подходит для подключения проводов с металлическими наконечниками - механизм рассчитан на прямую вставку голого провода.

Примеры использования

• Подключение люстры к распределительной коробке через многожильный провод 1,5 мм2.
• Переход с алюминиевой проводки на медную в старом доме - без использования болтовых соединений.
• Временное подключение теплого пола перед финишной отделкой.
• Обвязка розеточных групп в новых квартирах при использовании кабеля NYM 3×2,5.
• Соединение проводов в нишах стен или за плинтусами, где невозможно установить клеммную колодку.

Практические советы

• Выбирая клемму, всегда сверьте сечение провода - даже 0,5 мм2 можно безопасно зажать, но 4 мм2 уже не войдут.
• Если провод слишком мягкий или состоит из множества тонких жил - слегка скрутите его перед вставкой, чтобы не выпала одна из жил.
• После монтажа протестируйте соединение тестером на целостность и отсутствие высокого сопротивления.
• Не забудьте, что СМК 224-101 - это разъёмное соединение; если требуется постоянная и невскрываемая связь - выбирайте опрессовку или сварку.
• Храните упаковку с клеммами в сухом месте - хотя корпус защищён, влага может повредить контакты при долгом хранении.
