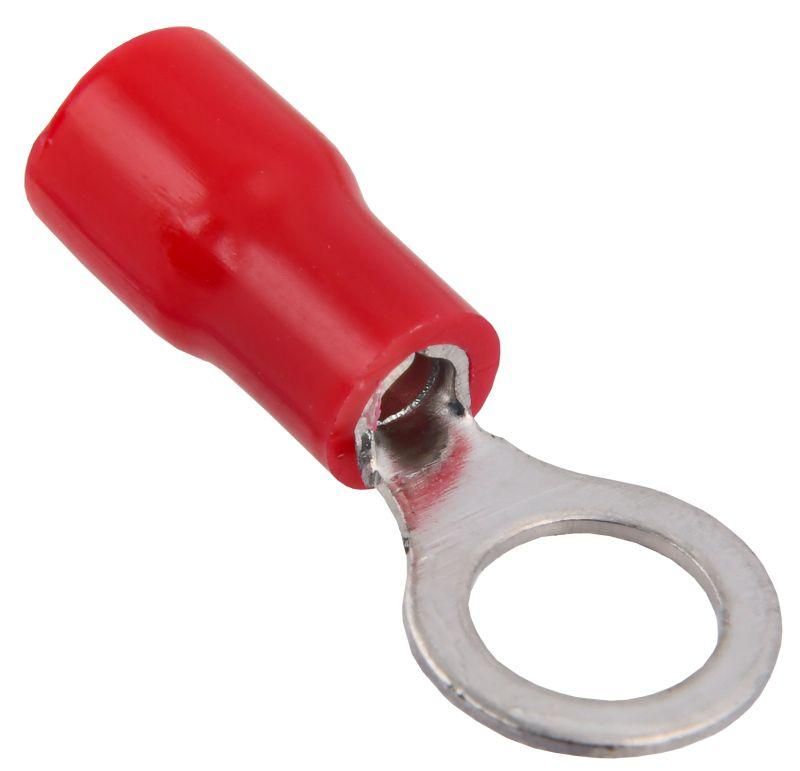

Наконечник НКИ 1,25-5 кольцо 0,5-1,5мм (100шт/упак) | UNL20-D15-4-5-G GENERICA IEK

Наконечник НКИ 1,25-5 кольцо 0,5-1,5мм (100 штук в упаковке) от GENERICA и IEK предназначен для надёжного соединения медных проводов с винтовыми зажимами через опрессовку. Удобная комплектация - 100 штук в упаковке - подходит как для мелкосерийного монтажа, так и для массового производства.

Назначение и область применения

Наконечник НКИ 1,25-5 кольцо 0,5-1,5мм (100 штук в упаковке) используется для оконцевания однопроволочных и многопроволочных медных жил сечением от 0,5 до 1,5 мм2. Применяется там, где требуется прочное и долговечное соединение через винтовые клеммы - например, в распределительных щитах, контакторах, автоматических выключателях, пускателях и других устройствах с болтовым креплением.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для тонких и средних жил, часто используемых в слаботочном оборудовании и управлении
• Размер резьбы: М5 - совместим с винтами и клеммами стандарта M5
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке винтом
• Материал: латунь - высокая электропроводность и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта
• Изоляция: есть - цветная изоляционная трубка защищает оголённую часть провода и исключает случайное замыкание
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник НКИ 1,25-5 кольцо 0,5-1,5мм (100 штук в упаковке) монтируется с помощью специального пресс-клещей для опрессовки. Подходящий инструмент должен иметь матрицу для сечений 0,5–1,5 мм2 и размера М5. Перед установкой зачищается изоляция провода на длину, равную глубине гильзы наконечника - обычно около 8–10 мм. После опрессовки проверяют качество соединения: жила не должна свободно двигаться внутри наконечника. Кольцевая форма позволяет легко вставить винт и плотно закрепить без перекоса.

Безопасность и стандарты

Наконечник НКИ 1,25-5 кольцо 0,5-1,5мм (100 штук в упаковке) соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1. Лужёное покрытие снижает риск коррозии, а изоляция предотвращает случайные прикосновения к токоведущим частям. Соответствие стандартам гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Универсальность: один тип наконечника подходит для широкого диапазона сечений (0,5–1,5 мм2)
• Стабильность контакта: латунь + лужение обеспечивают низкое переходное сопротивление
• Защита от окисления: лужёное покрытие продлевает жизнь контакта даже в агрессивной среде
• Эргономичная форма: кольцо удобно для установки и демонтажа без повреждения винта
• Готовый набор: 100 штук в упаковке экономят время на закупках и минимизируют простои

Ограничения применения

• Не применяется для алюминиевых проводов - материал рассчитан только на медь
• Не рекомендован для постоянного погружения в жидкости - хотя изоляция есть, герметизация не обеспечена
• Запрещено использовать с винтами большего диаметра (например, M6 и выше) - возможен перекос и повреждение контакта
• Не предназначены для высоких токов свыше 20 А - для больших нагрузок требуются более крупные наконечники

Примеры использования

• Подключение терморегуляторов и датчиков в системах управления
• Монтаж цепей управления в панелях автоматики
• Соединение проводов в реле времени, пускателях, магнитных стартерах
• Обслуживание бытовых и промышленных щитов с винтовыми клеммами M5

Практические советы

• Выбирайте пресс-клещи с точным подбором матриц - некачественная опрессовка приводит к ослаблению контакта
• Перед установкой убедитесь, что сечение провода попадает в заявленный диапазон - слишком толстый провод не войдёт, слишком тонкий будет болтаться
• При использовании в местах с вибрацией дополнительно контролируйте момент затяжки винта - не переусердствуйте, чтобы не деформировать кольцо
• Храните упаковку в сухом месте - даже лужёное покрытие может потемнеть при длительном воздействии влаги
• При замене наконечника всегда проверяйте состояние винта и клеммы - износ может потребовать замены всей детали
