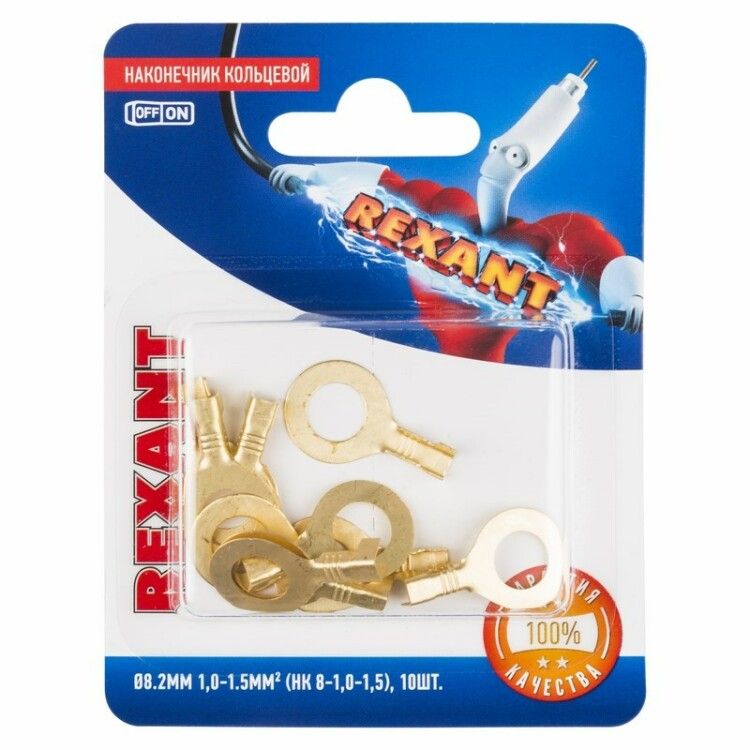

Наконечник кольцевой 8.2мм 1.0-1.5мм (НК 8-1,0-1,5 / DJ431-8В) (в упак. 10шт.) | 06-0425-A REXANT MEET

Наконечник кольцевой диаметр 8.2 мм, сечение 1.0–1.5 мм2 (НК 8-1.0-1.5 / DJ431-8В) - это обжимной медный наконечник для надёжного и многократного подключения многопроволочных проводов к болтовым зажимам. Бренд Rexant предлагает этот компонент в упаковке из 10 штук, что удобно для монтажа и ремонта в условиях частых переподключений.

Назначение и область применения

Наконечник кольцевой НК 8-1.0-1.5 применяется для оконцевания многопроволочных медных проводов сечением 1,0–1,5 мм2. Он обеспечивает прочное и долговечное соединение с болтом или винтом через круглое отверстие диаметром 8,2 мм. Подходит для ситуаций, когда требуется часто отключать и подключать провод - например, при обслуживании оборудования, на подвижных участках цепей, в щитах управления, на станках, конвейерах и испытательных стендах.

Технические характеристики

• Форма: кольцевая - позволяет плотно прилегать к поверхности клеммы и равномерно распределять нагрузку
• Диаметр отверстия: 8,2 мм - совместим с винтами M4–M5
• Сечение провода: 1,0–1,5 мм2 - оптимально для слаботочных и средних нагрузок
• Максимальный ток: 10 А - не рекомендуется использовать выше этого значения
• Материал: медь - высокая проводимость, хорошая механическая прочность
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Гильза: короткая - компактная форма, снижает риск повреждения изоляции при обжиме
• Способ монтажа: обжимной - требует специальных клещей
• Совместим с многопроволочными проводами: да - предотвращает рассыпание жил

Совместимость и монтаж

Наконечник кольцевой НК 8-1.0-1.5 монтируется исключительно методом обжима. Для качественного соединения используйте пресс-клещи, подходящие по матрице к сечению 1,0–1,5 мм2. Рекомендованные модели: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняют поверх изоляции провода - так сохраняется целостность изоляционного слоя и увеличивается надёжность контакта. Убедитесь, что диаметр винта соответствует внутреннему отверстию наконечника (8,2 мм) - иначе соединение будет люфтовым или перегнутым.

Безопасность и стандарты

Изделие не имеет сертификатов, указанных в данных. Однако выполнено из меди, что соответствует требованиям к материалам для электротехнических соединений. Максимальный рабочий ток - 10 А - не следует превышать даже кратковременно. Отсутствие защитного покрытия делает наконечник чувствителен к влаге и химическим воздействиям - в таких условиях необходимо применять дополнительную изоляцию или герметизацию.

Преимущества

• Удобство быстрого отключения - достаточно ослабить винт, не вынимая провод полностью
• Высокая надёжность соединения благодаря однородному металлическому контакту
• Стабильность при вибрациях - особенно важно для подвижного оборудования
• Экономия времени при массовом монтаже - готовый элемент вместо ручной зачистки и намотки
• Совместимость с популярными моделями обжимных инструментов

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при обжиме
• Работает только до 10 А - для больших токов нужен наконечник большего сечения
• Без покрытия - не подходит для влажных, солевых или агрессивных сред без внешней защиты
• Требует точного подбора инструмента - некорректный обжим приведёт к плохому контакту или разрушению
• Не является изолированным изделием - после установки необходимо дополнительно закрыть место соединения термоусадкой или изолентой

Примеры использования

• Подключение датчиков и реле на конвейерных линиях
• Замена проводки в электрощитах с частым доступом
• Монтаж систем управления на подвижных машинах (например, автопогрузчики, тельферы)
• Лабораторные стенды и тестовые устройства, где часто меняются соединения
• Ремонт бытовой и промышленной аппаратуры с болтовыми клеммами

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в гильзу - не должно быть торчащих жил
• Выбирайте обжимные клещи с регулировкой усилия - это продлит срок службы инструмента и наконечника
• После монтажа потяните за провод - если он не выскакивает, соединение сделано правильно
• В условиях повышенной влажности нанесите антикоррозийную смазку (например, Kontakt-KL) на контактную поверхность перед затяжкой
• Храните наконечники в сухом месте - медь легко окисляется при контакте с воздухом и влагой
• Учитывайте посадочный диаметр 8,2 мм - он подходит под винты M4, реже M5. Для M6 нужен другой наконечник
