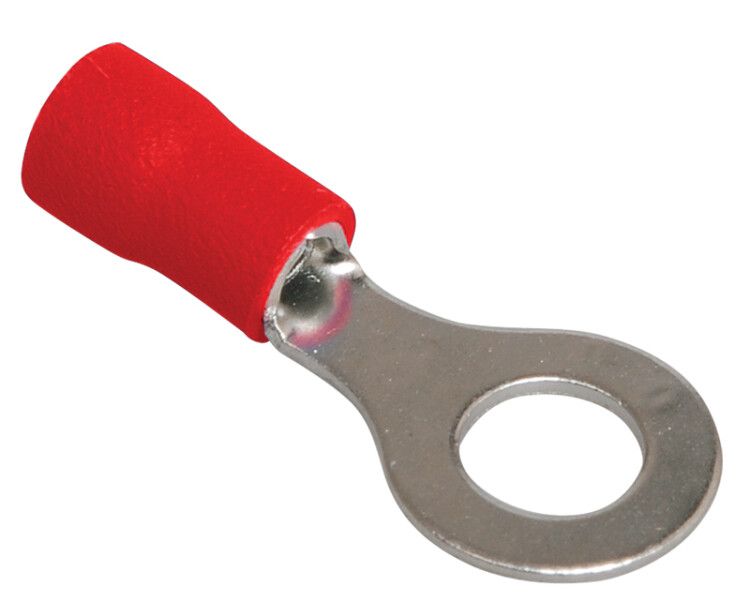

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (20 шт) | UNL20-4-D15-4-4 IEK

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (20 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 методом опрессовки. Этот тип наконечника применяют там, где требуется прочное винтовое соединение - например, в распределительных щитах, контакторах или клеммах оборудования. Артикул unl20-4-d15-4-4 указывает на комплект из 20 единиц с красным цветовым маркировочным значком.

Назначение и область применения

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (20 шт) используют для подготовки концов проводов к подключению через винтовые зажимы. Он обеспечивает плотный и долговечный контакт между гибкой медной жилой и металлической клеммой, предотвращает перегрев и ослабление соединения. Подходит для установки в автоматических выключателях, клеммных колодках, реле, трансформаторах и других устройствах с винтовым креплением.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2 - подходит для средних нагрузок, часто используемых в бытовых и промышленных цепях управления;
• Диаметр отверстия: 4 мм - совместим с винтами M3–M4, наиболее распространёнными в электрооборудовании;
• Наружный диаметр: 4,3 мм - позволяет легко помещать наконечник в стандартные клеммы без заеданий;
• Материал: медь - высокая проводимость, минимальные потери энергии;
• Покрытие: лужёное - повышает corrosion resistance, снижает риск окисления на контакте;
• Форма: кольцевая - равномерная передача усилия при затяжке винта;
• Изоляция: да - пластиковая трубочка защищает оголённую часть провода и исключает случайные замыкания;
• Цвет: красный - стандартизированная маркировка для сечений 0,5–1,5 мм2;
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих герметичное соединение;
• Количество в упаковке: 20 штук - удобно для массового монтажа;
• Гарантия: 3 года - подтверждает соответствие качественным стандартам производства IEK.

Совместимость и монтаж

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (20 шт) совместим с любыми устройствами, имеющими винты диаметром до 4 мм. Для правильного монтажа необходимо:

• Зачистить изоляцию провода на длину, равную глубине гильзы наконечника (не более 8–9 мм);
• Убедиться, что все жилы полностью вошли внутрь;
• Произвести опрессовку специальными клещами с матрицей для сечения 0,5–1,5 мм2 - одновременно сдавливается и гильза, и изоляционный буртик;
• Не использовать плоскогубцы или обычные кусачки - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и имеет сертификацию IEK. Лужёное покрытие препятствует образованию оксидов, которые могут вызвать нагрев и выход из строя соединения. Красный цвет изоляции соответствует принятой системе цветовой маркировки сечений, что снижает вероятность ошибки при сборке.

Преимущества

• Высокая механическая прочность после опрессовки - не выпадают из клеммы даже при вибрации;
• Стабильный электрический контакт благодаря лужению - меньше переходного сопротивления;
• Изолированный дизайн - безопаснее при работе под напряжением и проще при проверке;
• Рассчитан на длительную работу - гарантия 36 месяцев подтверждена испытаниями на термическую и электрическую стойкость.

Ограничения применения

• Не для алюминиевых проводов - материал меди несовместим с алюминием по коэффициенту теплового расширения;
• Не рекомендован для частых демонтажей - многократная затяжка/ослабление винта деформирует гильзу и снижает надёжность;
• Не следует применять в условиях постоянного воздействия химически активных паров или солёной воды - хотя лужение защищает, но не является полноценной антикоррозийной обработкой для экстремальных условий.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения;
• Присоединение проводов к клеммам УЗО, реле времени, пускателей;
• Обвязка двигателей малой мощности (до 1,5 кВт) в станках и насосах;
• Сборка пультов управления, конвейерных систем, световых сигнализаций.

Практические советы

• Перед монтажом всегда проверяйте, чтобы выбранный наконечник точно соответствовал сечению провода - использование слишком большого или маленького варианта опасно;
• При использовании нескольких наконечников одного типа - сохраняйте одинаковый уровень опрессовки для всех, чтобы добиться равномерной нагрузки;
• Если провод состоит из множества тонких жил - слегка закрутите их перед вставкой в гильзу, чтобы они не рассыпались;
• Проверьте качество опрессовки: попробуйте легонько дернуть провод - он не должен выскакивать из наконечника;
• Храните запасные наконечники в сухом месте - влага может повредить лужёное покрытие.
