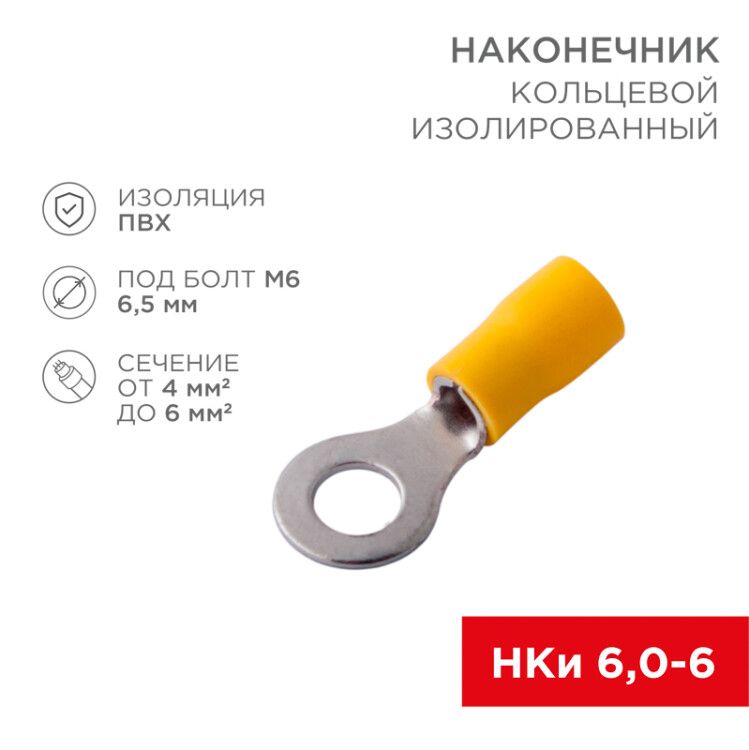

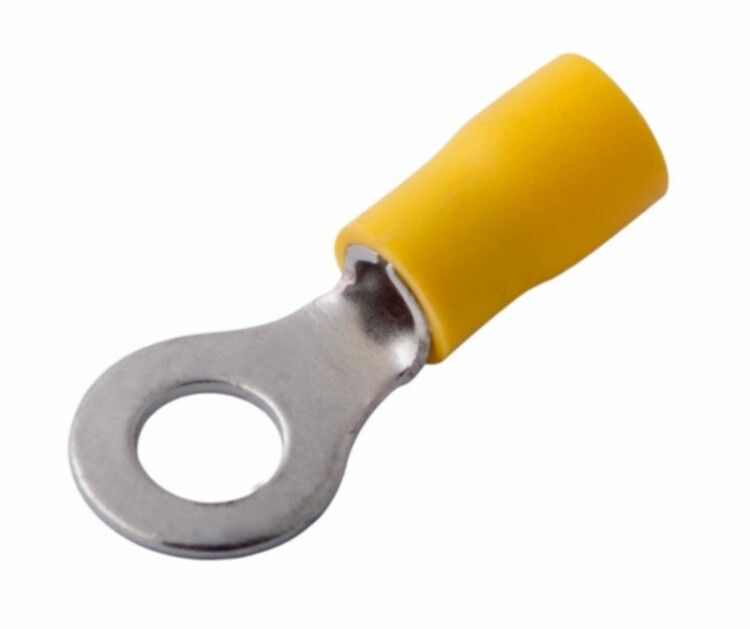

Наконечник кольцевой изолированный 6.5 мм 4-6 (НКи 6.0-6/НКи5,5-6) желтый | 08-0053 REXANT MEET

Наконечник кольцевой изолированный ø 6.5 мм 4-6 мм2 (НКи 6.0-6 / НКи5,5-6) желтый от Rexant - это обжимной клеммный элемент для надежного подключения многожильных медных проводов сечением 4–6 мм2. Благодаря изолированной конструкции и лужённому контакту он подходит для условий с высокой влажностью и частыми переподключениями, например, на подвижном составе или в панелях управления.

Назначение и область применения

Наконечник кольцевой изолированный ø 6.5 мм 4-6 мм2 (НКи 6.0-6 / НКи5,5-6) желтый применяется для оконцевания многожильных медных проводов перед подключением к болтовым зажимам оборудования. Он обеспечивает прочное и долговечное соединение, исключающее ослабление контакта при вибрациях. Особенно эффективен там, где требуется частое отключение и подключение - например, на станках, щитах управления, транспорте, испытательных стендах и системах автоматизации.

Технические характеристики

• Сечение провода: 4–6 мм2 - оптимально для многожильных медных проводов
• Диаметр отверстия: 6.5 мм - совместим с винтами M6 и аналогичными креплениями
• Материал контакта: латунь с электролитическим лужением - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ, цвет - жёлтый - защищает от случайного замыкания, легко распознаётся визуально
• Максимальный ток: 48 А - соответствует нагрузкам типовых промышленных устройств
• Тип монтажа: обжимной - требует специальных клещей, не допускает пайки
• Конструкция: короткая - экономит место в плотных сборках

Совместимость и монтаж

Наконечник кольцевой изолированный ø 6.5 мм 4-6 мм2 (НКи 6.0-6 / НКи5,5-6) желтый монтируется исключительно методом обжима. Обжим выполняется по изоляции - это предотвращает повреждение внутреннего контакта. Для этого используются пресс-клещи с матрицами, подходящими под сечение 4–6 мм2:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить изоляцию или плохо закрепить контакт. Перед обжимом проверьте, что провод полностью вошёл в гильзу до упора.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который выдерживает температуры от –40C до +80C. Лужёная поверхность контакта снижает риск окисления даже при повышенной влажности. Продукт соответствует требованиям к безопасности при работе с токами до 48 А, однако не имеет сертификации по международным стандартам IEC/EN. Для ответственных объектов рекомендуется сверять соответствие нормам проектной документации.

Преимущества

• Изолированная конструкция исключает риск короткого замыкания при близком расположении соседних клемм
• Жёлтый цвет изоляции упрощает визуальный контроль и маркировку цепей
• Лужёный контакт сохраняет хорошую проводимость в агрессивных средах - идеален для производства, транспорта, морских установок
• Короткая форма позволяет использовать в ограниченных пространствах, где длинные наконечники не помещаются
• Ускоряет монтаж и демонтаж - можно многократно отсоединять и подключать без потери качества контакта

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при обжиме
• Не подходят для проводов сечением менее 4 мм2 или более 6 мм2 - риск перегрева или плохого контакта
• Не рассчитаны на постоянное погружение в жидкости - IP-класс защиты не указан, хотя лужение даёт некоторую влагостойкость
• Не следует применять в условиях экстремального нагрева (>80C) - ПВХ теряет механическую прочность
• Запрещено использование без обжима - попытки затянуть винтом без подготовки провода приведут к плохому контакту и перегреву

Примеры использования

• Подключение двигателей и датчиков на железнодорожном подвижном составе
• Разъёмные соединения в пультах управления станков ЧПУ
• Электрооборудование в пищевой промышленности - где важно сочетание влагостойкости и частых обслуживаний
• Аксессуары в тестовых стендах - быстрая замена проводов без пайки
• Щитовые устройства в помещениях с колеблющейся влажностью - подвалы, теплицы, холодильные камеры

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину гильзы - лишняя изоляция внутри гильзы снижает качество контакта
• Выбирайте обжимные клещи с регулировкой усилия - это гарантирует одинаковое качество всех соединений
• Проверяйте обжатие: после монтажа слегка дерните провод - он не должен выскальзывать
• При необходимости маркировки используйте этикетки на изоляции - жёлтый фон хорошо контрастирует с чёрным текстом
• Храните в сухом месте - хоть материал устойчив к влаге, длительное воздействие воды может повредить ПВХ
• Для крупносерийного монтажа закупайте сразу несколько партий - цветовая маркировка (жёлтый) должна быть единообразной
