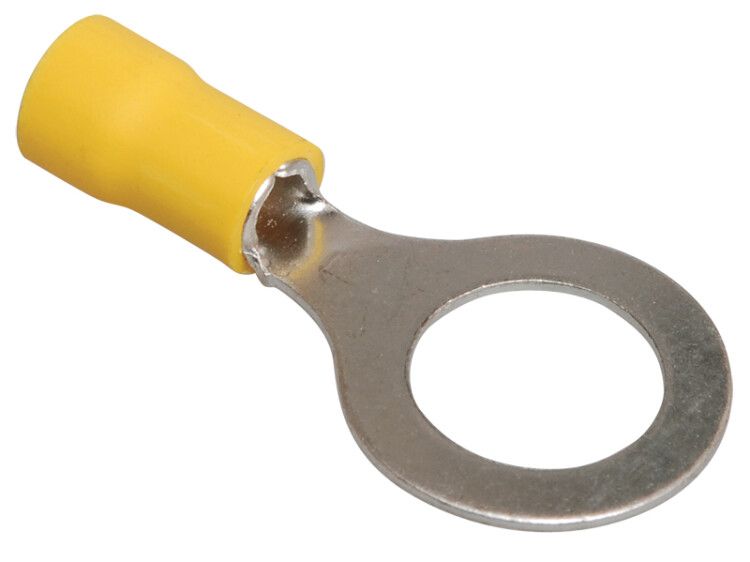

Наконечник кабельный НКИ 5.5-6 желтый (100шт) - UNL20-006-6-6 IEK

Наконечник кабельный НКИ 5.5-6 кольцо 4-6 мм (100 шт) от IEK предназначен для надёжного оконцевания медных жил сечением 4–6 мм2 методом опрессовки. Этот тип наконечника применяют там, где требуется прочное и долговечное соединение через винтовые зажимы - например, в распределительных щитах, контакторах или автоматических выключателях.

Назначение и область применения

Наконечник кабельный НКИ 5.5-6 кольцо 4-6 мм (100 шт) используют для подготовки концов многожильных и одножильных медных проводов к подключению в винтовых клеммах. Он предотвращает расслоение жил при затяжке болта, обеспечивает равномерную передачу тока и снижает риск перегрева из-за плохого контакта. Подходит для установки в силовой аппаратуре, пультах управления, электрошкафах и других устройствах с механическими контактами.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 - подходит для проводов средней мощности
• Диаметр отверстия: 6 мм - совпадает с популярным шагом M6 и аналогичными винтовыми креплениями
• Наружный диаметр: 6,5 мм - позволяет легко помещать наконечник в стандартные клеммники
• Материал: медь - высокая электропроводность и хорошая термостойкость
• Форма контактной площадки: кольцевая - обеспечивает плотное прилегание к поверхности клеммы
• Изолированный корпус - защищает от случайного замыкания и повышает безопасность при работе под напряжением
• Цвет: желтый - стандартизированная цветовая маркировка для быстрой идентификации типа и сечения
• Способ монтажа: опрессовка - требует специального инструмента, но даёт герметичное и долговечное соединение
• Срок службы: 5 лет - гарантирует стабильную работу в условиях нормальной эксплуатации
• Упаковка: 100 штук - удобна для крупномасштабных работ и пополнения запасов

Совместимость и монтаж

Наконечник кабельный НКИ 5.5-6 кольцо 4-6 мм (100 шт) совместим с любыми винтовыми клеммами с диаметром отверстия до 6 мм. Для правильного монтажа необходимо:

• Зачистить конец кабеля на длину, соответствующую глубине гильзы наконечника
• Вставить жилу полностью внутрь, чтобы она не торчала
• Произвести опрессовку качественным инструментом с матрицей, подходящей под этот тип наконечника
• Не использовать плоскогубцы - они не обеспечивают нужного давления и деформируют металл

Рекомендовано проверять качество опрессовки: после сборки наконечник не должен свободно двигаться на жиле, а сама гильза должна иметь равномерную форму без трещин.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими отраслевыми стандартами на комплектующие для низковольтной аппаратуры. Изолирующий слой препятствует возникновению пробоя между соседними выводами. Применение этого наконечника способствует соблюдению требований безопасности при обслуживании электрощитов и оборудования.

Преимущества

• Высокая надёжность соединения благодаря цельному металлическому контакту
• Защита от окисления - медь покрыта антикоррозийным составом внутри изоляции
• Легкая визуальная идентификация по цвету - желтый цвет указывает на сечение 4–6 мм2
• Стандартный внешний диаметр - совместим с большинством коммерчески доступных клемм
• Готовый набор из 100 штук экономит время на закупках и минимизирует простои

Ограничения применения

• Подходит только для медных жил - нельзя применять для алюминиевых проводов
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +85 C
• Не является водонепроницаемым - не следует применять во влажных помещениях без дополнительной защиты (например, IP65/67-корпусов)
• Требуется обязательное использование опрессовочного инструмента; ручная затяжка недопустима

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажных щитах
• Обжим провода к клемме контактора в системах автоматизации
• Монтаж заземляющих перемычек в распределительных пунктах
• Соединение проводов с клеммами частотных преобразователей и УЗО
• Установка в цепях управления станков, насосов, конвейеров

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с заявленным диапазоном 4–6 мм2 - слишком тонкий провод плохо фиксируется, слишком толстый - не войдёт
• Выбирайте опрессовочные клещи с регулировкой усилия - это продлит срок службы инструмента и повысит качество соединений
• Храните наконечники в сухом месте - даже с изоляцией длительное воздействие влаги может вызвать коррозию меди
• На объектах с большим количеством подключений используйте сразу весь бракованный комплект - так проще контролировать партию
• Артикул unl20-006-6-6 можно заказывать серийно - он одинаково часто встречается в каталогах IEK и у партнёрских поставщиков
