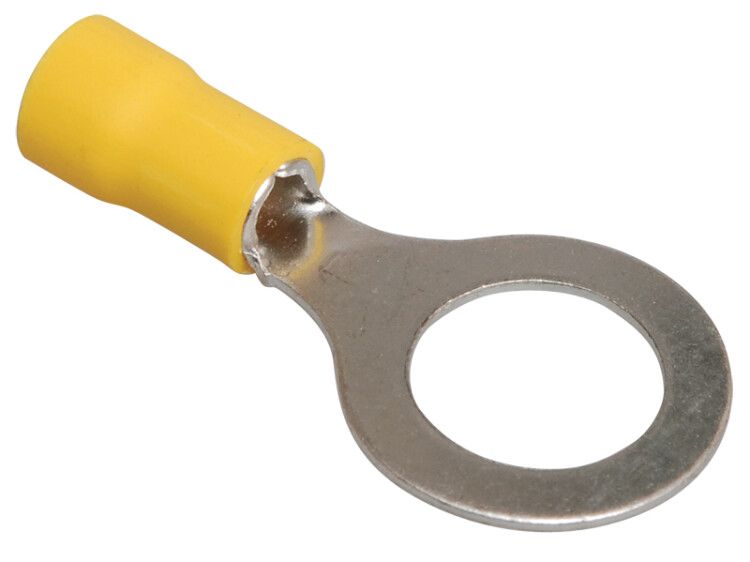

Наконечник НКИ5.5-5 кольцо 4-6мм (20 шт) | UNL20-4-006-6-5 IEK

Наконечник кольцо НКИ5.5-5 для проводников 4-6 мм (20 штук) от IEK предназначен для надёжного оконцевания медных проводов методом опрессовки и обеспечивает прочное соединение через винтовые зажимы. Этот тип наконечника часто применяют в распределительных щитах, пультах управления и силовой аппаратуре.

Назначение и область применения

Наконечник кольцо НКИ5.5-5 для проводников 4-6 мм (20 штук) используется для подготовки концов многожильных и одножильных медных проводов к подключению в винтовых клеммах. Он исключает выпадение жил из контакта, снижает переходное сопротивление и предотвращает перегрев соединений. Подходит для установки в автоматических выключателях, рубильниках, клеммных колодках и других устройствах с болтовым креплением.

Технические характеристики

• Тип: Кольцевой наконечник с изоляцией
• Сечение провода: 4–6 мм2 - совпадает с нормированными значениями для бытовых и промышленных сетей
• Диаметр отверстия: 5 мм - позволяет использовать стандартные винты M5
• Наружный диаметр: 6.7 мм - учтён при проектировании габаритов клеммных устройств
• Материал: Медная токопроводящая часть с лужёным покрытием - повышает антикоррозийную стойкость и удобство пайки
• Изоляция: Да - желтая термоусаживающая трубка защищает место соединения от случайного замыкания
• Способ монтажа: Опрессовка специальным клещами - требует применение инструмента с матрицей под размер 4–6 мм2
• Срок службы: До 5 лет при соблюдении условий эксплуатации
• Цвет: Жёлтый - цветовая маркировка согласна ГОСТ для наглядного отличия от аналогичных изделий

Совместимость и монтаж

Наконечник кольцо НКИ5.5-5 для проводников 4-6 мм (20 штук) совместим с любыми клеммами, рассчитанными на винт M5. Для правильного монтажа необходимо:

• Зачистить конец провода до нужной длины (не более глубины гильзы наконечника)
• Вставить провод внутрь наконечника так, чтобы жила полностью вошла в металлический цилиндр
• Произвести опрессовку двумя-трёмя ударами клещами - контроль качества: после деформации гильзы металл плотно обхватывает жилу, без видимых трещин
• Убедиться, что изолирующий кожух закрывает всю зону опрессовки и не препятствует затяжке винта

Не допускается использование плоскогубцев вместо профессиональных опрессовочных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник кольцо НКИ5.5-5 для проводников 4-6 мм (20 штук) изготовлен в соответствии с требованиями ГОСТ Р 50894 и международными стандартами IEC 60947-7-1. Лужёное покрытие обеспечивает соответствие требованиям по долговременной надёжности в условиях повышенной влажности. Изоляционная оболочка выполнена из материала, устойчивого к механическим нагрузкам и температурному воздействию до +105 C.

Преимущества

• Готовая изоляция экономит время при сборке - не требуется дополнительно использовать термоусадочные трубки
• Лужёная поверхность снижает риск окисления даже при длительном использовании в помещениях с высокой влажностью
• Чёткая цветовая маркировка (жёлтый) ускоряет поиск нужного типа при обслуживании оборудования
• Стандартный диаметр отверстия 5 мм гарантирует универсальность - подходит ко всем распространённым клеммам
• Упаковано по 20 штук - удобно для партийной работы и хранения

Ограничения применения

• Подходит только для медных проводников - нельзя использовать с алюминием
• Рассчитан на рабочую температуру до +105 C; при более высоких температурах возможна потеря герметичности изоляции
• Не рекомендован для частых демонтажей - многократное отвинчивание и завинчивание может повредить резьбу винта или деформировать кольцо
• Не предназначен для применения вне помещений без защиты корпуса - хотя есть изоляция, сам материал не имеет IP-защиты

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажных щитах
• Обвязка двигателей и контакторов в системах автоматизации
• Монтаж заземляющих проводников в распределительных пунктах
• Сборка пультов управления станков и конвейеров
• Подсоединение к клеммным колодкам в осветительных щитах

Практические советы

• Перед монтажом проверьте, что выбранный наконечник точно соответствует сечению вашего провода - переходить с 4 мм2 на 6 мм2 можно, но не наоборот
• Для точной опрессовки используйте клещи с регулировкой усилия и матрицу, помеченную как “4–6 мм2”
• После монтажа потяните за провод - он не должен свободно выходить из наконечника
• Храните блистеры в сухом месте - влага может вызвать слабое окисление луда, особенно при наличии микроскопических повреждений изоляции
• Артикул unl20-4-006-6-5 легко найти в каталогах IEK - сохраняйте его при заказе запчастей
