Наконечник НBИ5.5-6 вилка 4-6мм (20 шт) | UNL10-4-006-6-6 IEK

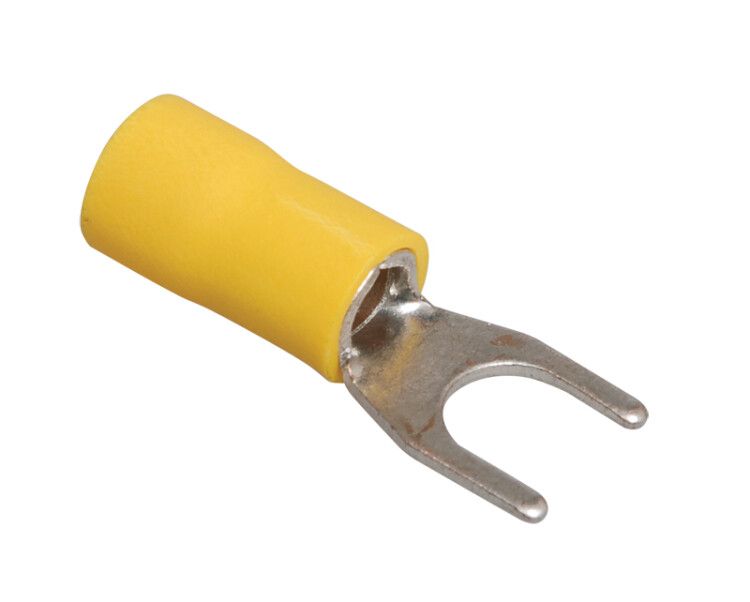

Наконечник НВИ 5.5-6 вилка 4-6мм (упаковка 20 шт) от IEK предназначен для надёжного оконцевания медных проводов сечением 4–6 мм2 методом опрессовки. Этот тип наконечника применяется там, где требуется быстрый и безопасный доступ к контакту через винтовые зажимы - например, в распределительных щитах, пультах управления или силовых цепях. Упаковка содержит 20 штук, что удобно для масштабных работ.

Назначение и область применения

Наконечник НВИ 5.5-6 вилка 4-6мм (упаковка 20 шт) используется для оконцевания многожильных и одножильных медных проводов перед подключением к винтовым клеммам. Его вилочная форма позволяет легко вставлять в клеммы автоматических выключателей, рубильников, контакторов и других устройств с зажимами типа “вилка”. Применяется в промышленном оборудовании, системах автоматизации, электроустановках в помещениях и на открытых площадках при условии защиты от внешних воздействий.

Технические характеристики

• Форма контактной площадки: вилочная - обеспечивает плотную посадку в стандартные винтовые клеммы;
• Номинальное сечение провода: 4–6 мм2 - подходит для проводов средней мощности;
• Материал: медь - высокая электропроводность и термостойкость;
• Защитное покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта;
• Изоляция: да - цветная (жёлтая) изолирующая трубка защищает от случайного замыкания и упрощает идентификацию;
• Наружный диаметр: 6,7 мм - совместим с большинством стандартных винтовых клемм;
• Внутренний диаметр: 6,5 мм - гарантирует плотную посадку на проводе после опрессовки;
• Срок службы: до 5 лет - при соблюдении условий эксплуатации и правильной установке;
• Цвет: жёлтый - стандартизированная маркировка для наглядного различения в группах соединений.

Совместимость и монтаж

Наконечник НВИ 5.5-6 вилка 4-6мм (упаковка 20 шт) монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей для вилочных наконечников. Перед опрессовкой необходимо зачистить изоляцию провода на длину, равную глубине гильзы наконечника. После опрессовки проверьте прочность соединения легким растяжением. Контактная часть вилки рассчитана на винты M4–M6, типичные для DIN-рейки и промышленных клеммников. Не используйте этот наконечник для подключения к болтовым зажимам с круглыми отверстиями - он не подходит для таких форм.

Безопасность и стандарты

Наконечник НВИ 5.5-6 вилка 4-6мм (упаковка 20 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385-80 для наконечников с изоляцией. Лужёное покрытие снижает риск коррозии, а изолированный корпус предотвращает случайные прикосновения к токоведущим частям. Соответствие стандартам обеспечивает безопасность при работе в сетях до 1000 В переменного тока.

Преимущества

• Удобство монтажа - вилочная форма легко вводится в клемму без усилий;
• Стабильный контакт - лужёная медь сохраняет проводимость даже при длительной нагрузке;
• Защита от окисления - покрытие продлевает жизнь соединению в условиях повышенной влажности;
• Цветовая маркировка - желтый цвет ускоряет диагностику и обслуживание;
• Готовая изоляция - не требует дополнительной изоляции после монтажа.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - материал наконечника - медь, возможна гальванопара;
• Не рекомендуется использовать в условиях постоянного механического вибрационного воздействия без дополнительной фиксации;
• Запрещается применять с клеммами, имеющими внутренний диаметр менее 6,5 мм - есть риск повреждения контакта;
• Не подходит для подключения к клеммам с зажимом типа “байonet” или “фланец” - только винтовые клеммы с плоским входом.

Примеры использования

• Подключение проводов к автоматическим выключателям IEK, Schneider Electric, ABB;
• Монтаж цепей управления на станках с ЧПУ и конвейерах;
• Работа с клеммными колодками в распределительных щитах промышленных объектов;
• Обслуживание систем освещения и вентиляции в производственных помещениях.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, подходящей именно для вилочных наконечников НВИ - некорректный инструмент приведёт к плохому контакту;
• Перед монтажом проверьте, чтобы зачищенная жила полностью вошла в гильзу - не допускайте выступающих проволочек;
• При использовании в условиях влажности или химически активной среды регулярно проверяйте состояние лужёного слоя - при потускнении или появлении белого налёта замените наконечник;
• Упаковка из 20 штук - идеальный вариант для бригад, работающих на нескольких точках; храните в сухом месте, избегая перегрева;
• Артикул unl10-4-006-6-6 - запомните его для заказа запасных комплектов, так как аналоги от других брендов могут отличаться по размерам.
