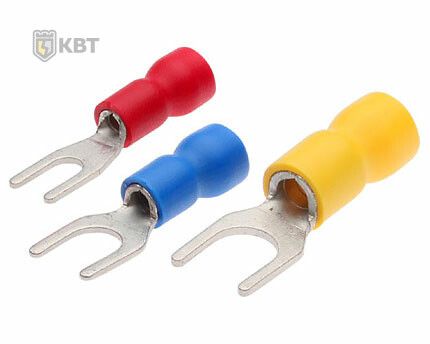

Наконечник кабельный вилочный изолированный НВИ 6.0-4 серия ПРОФИ - 47489 КВТ

Наконечник вилочный изолированный НВИ 6,0-4 (500 шт/упак) КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2 и последующего подключения к винтовым клеммам. Благодаря изолированной конструкции и лужёной меди, он обеспечивает безопасную и долговечную передачу тока до 48 А в условиях промышленного оборудования.

Назначение и область применения

Наконечник вилочный изолированный НВИ 6,0-4 (500 шт/упак) КВТ используется для оконцевания многопроволочных медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другому электрооборудованию с винтовым зажимом. Подходит для сборки силовых цепей, управления станками, конвейерами, щитового оборудования и систем автоматизации. Применяется там, где требуется частая замена или переключение проводов - благодаря возможности ослабления винта без полного демонтажа.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Диаметр отверстия: 4 мм
• Материал контактной части: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Рабочий диапазон температур: от -10 C до +75 C
• Номинальное напряжение: 1000 В (по ТУ); максимальное рабочее напряжение: 690 В
• Номинальный ток: 48 А
• Способ монтажа: опрессовка
• Цвет изоляции: желтый
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 500 штук

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 6,0-4 (500 шт/упак) КВТ совместим с винтовыми клеммами диаметром 4 мм. Установка выполняется методом опрессовки специальным инструментом - необходимо использовать матрицу, соответствующую сечению 6 мм2. Особенность конструкции позволяет выполнять опрессовку даже поверх изолирующей манжеты, что исключает повреждение изоляции во время монтажа. Конструкция «Easy Entry» с расширенным раструбом упрощает введение многопроволочной жилы, снижая риск её расслоения.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, соответствующего классу V-0 по UL94 - материал не распространяет пламя при возгорании. Температурная стойкость до +75 C гарантирует работу в типичных промышленных условиях. Лужёное покрытие защищает медь от окисления, продлевая срок службы соединения. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие требованиям к качеству и безопасности.

Особенности конструкции

• Раструбная форма изоляционной манжеты - «Easy Entry» - облегчает ввод многопроволочной жилы, особенно в труднодоступных местах.
• Поперечные засечки внутри трубчатой части усиливают механическое сцепление с жилой, предотвращая проскальзывание после опрессовки.
• Незаваренный стыковой шов на контактной части снижает риск трещин при деформации и обеспечивает равномерное распределение давления при опрессовке.
• Расширенные диапазоны опрессовки позволяют использовать один и тот же наконечник при небольших отклонениях сечения провода (+-0,5–1 мм2).

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной термоусадке или изоленте.
• Лужёная медь улучшает проводимость и защищает от коррозии в агрессивной среде.
• Жёлтый цвет изоляции обеспечивает визуальное отличие от других типов наконечников, ускоряя диагностику и обслуживание.
• Возможность быстрого отсоединения без полного демонтажа снижает простои при техобслуживании.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта.
• Работают только при температуре не выше +75 C; в условиях повышенного нагрева (например, рядом с мощными преобразователями) требуется проверка тепловых нагрузок.
• Максимальное рабочее напряжение - 690 В, хотя заявлено 1000 В. Для сетей выше 690 В применение не рекомендовано.
• Не подходят для постоянного погружения в жидкости или работы в условиях высокой влажности без дополнительной защиты.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Завершение фазных проводов в частотных преобразователях и пускателях.
• Обеспечение надёжного контакта между кабелем и клеммами двигателей, насосов, компрессоров.
• Перекрестные соединения в тестовых стендах и ремонтных мастерских, где часто меняются провода.

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, точно соответствующей сечению 6 мм2 - некорректный инструмент снижает надёжность соединения.
• Проверьте, чтобы все проволочки жилы были полностью введены в трубчатую часть наконечника - не допускайте выступающих концов.
• При использовании в условиях вибраций дополнительно контролируйте затяжку винтов - слабый контакт может вызвать перегрев.
• Храните наконечники в сухом месте - длительное воздействие влаги может снизить эффективность лужёного покрытия.
• Учитывайте посадочный диаметр 4 мм - убедитесь, что винты клемм имеют соответствующий размер резьбы.
