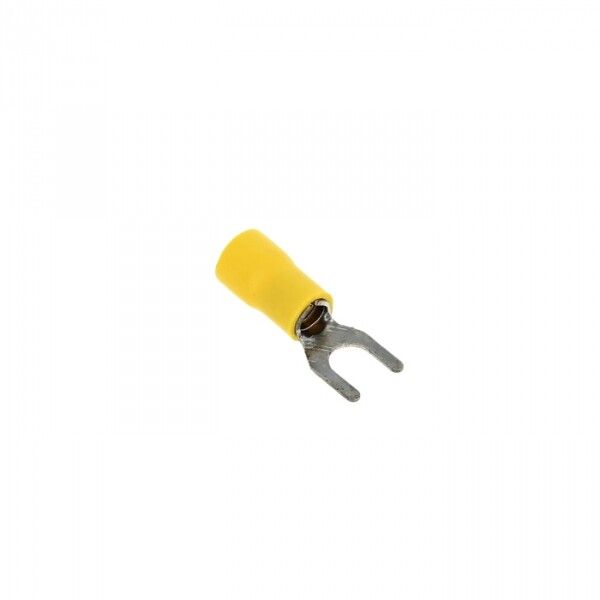

Наконечник вилочный изолированный НВИ 5.5-4 (50шт.) EKF PROxima | nvi-5.5-4n

Наконечник вилочный изолированный НВИ 5.5-4 и НВИ 6.0-4 (50 штук) от EKF PROxima предназначен для надёжного оконцевания гибких многожильных медных проводов сечением 2–6 мм2. Эти наконечники обеспечивают безопасное и быстрое подключение через винтовые зажимы, особенно удобны там, где требуются частые переключения - например, в распределительных щитах, пультах управления или на оборудовании с регулярным обслуживанием.

Назначение и область применения

Наконечник вилочный изолированный НВИ 5.5-4 и НВИ 6.0-4 (50 штук) применяется для оконцевания многопроволочных медных проводов перед подключением к винтовым клеммам оборудования. Подходят для ситуаций, когда необходимо часто отсоединять и присоединять провода - например, при тестировании, ремонте или изменении схемы. Отличаются от кольцевых аналогов тем, что позволяют работать без полного снятия болта: достаточно ослабить зажим, вынуть вилку и установить новую.

Технические характеристики

• Тип: вилочный изолированный наконечник
• Материал контакта: медь лужённая - обеспечивает хорошую проводимость и защищает от окисления
• Сечение провода: 2–6 мм2 - совместим с большинством гибких проводов в слаботочных и силовых цепях
• Диаметр втулки: 3,4 мм - подходит для винтов M4
• Рабочий ток: до 48 А - рассчитан на нагрузки типичных автоматических выключателей и контакторов
• Рабочее напряжение: до 690 В - допущен для использования в сетях переменного и постоянного тока
• Изоляция: ПВХ жёлтого цвета - механически прочна, устойчива к УФ и химическим воздействиям
• Температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и нагреваемых корпусах
• Конструкция втулки: короткая - компактна, снижает риск задевания соседних элементов
• Упаковка: 50 штук в блистере - удобно для закупок и хранения на объекте

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 5.5-4 и НВИ 6.0-4 (50 штук) монтируется методом опрессовки специальным клещами. Для качественного соединения используйте матрицу, подходящую под сечение 2–6 мм2. После опрессовки проверьте герметичность соединения - провод не должен свободно двигаться внутри трубочки. Жёлтая изоляция позволяет легко отличить этот наконечник от других, даже в плотном пучке проводов. Применяйте только для круглых многожильных проводов; одножильные провода лучше оконцовывать другими типами.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который соответствует требованиям безопасности по ГОСТ Р МЭК 60352-2. Лужёное покрытие препятствует коррозии, продлевая срок службы. Защита IP20 обеспечивается конструкцией - изоляция полностью покрывает металлический участок, исключая случайное прикосновение к токоведущим частям. Гарантийный срок - 84 месяца - свидетельствует о высокой долговечности материалов.

Преимущества

• Изолированная конструкция - минимизирует риск замыкания между соседними клеммами
• Жёлтый цвет изоляции - ускоряет визуальный поиск нужного наконечника при сборке
• Лужёная медь - сохраняет проводимость даже после длительной эксплуатации
• Короткая втулка - экономит место в плотных распределительных коробках
• Совместимость с лаковой изоляцией - можно использовать с проводами, имеющими тонкую эмальную обмотку

Ограничения применения

• Не для одножильных проводов - возможен плохой контакт и повреждение при опрессовке
• Не рекомендован для постоянных стационарных подключений - вместо них лучше применять кольцевые наконечники
• Запрещается использовать с проводами меньшего сечения (менее 2 мм2) - есть риск выпадения из втулки
• Не предназначены для работы при температурах выше +80 C - изоляция теряет форму и трескается

Примеры использования

• Подключение входящих/выходящих проводов к клеммам автоматического выключателя в щите
• Переключатель режимов на станке с частотным преобразователем
• Обслуживание пультов управления лифтами, конвейерами, насосными станциями
• Аппараты с частой заменой модулей - например, PLC-системы, реле времени

Практические советы

• Выбирайте НВИ 5.5-4 для проводов 2–5 мм2, НВИ 6.0-4 - для 5–6 мм2. Перегрузка сечения снижает качество опрессовки.
• Проверяйте соответствие диаметра втулки (3,4 мм) размеру винта - чаще всего используется M4, реже - M5.
• После опрессовки потяните провод - он не должен выходить из наконечника. Это контроль качества соединения.
• Храните в сухом месте - хотя изоляция устойчивая, повышенная влажность может вызвать коррозию контактов.
• Не используйте плоскогубцы для опрессовки - обязательно нужны профессиональные клещи с правильной матрицей.
