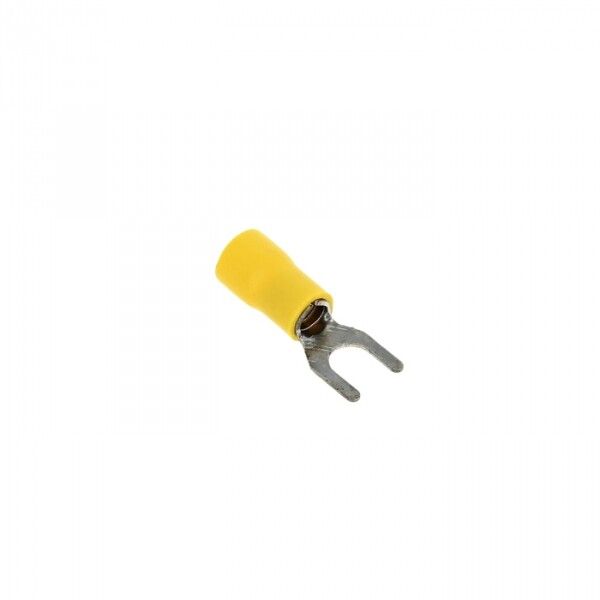

Наконечник вилочный изолированный НВИ 5.5-5 (50шт.) EKF PROxima | nvi-5.5-5n

Наконечник вилочный изолированный НВИ 5.5-5 и НВИ 6.0-5 (50 штук) от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов с последующим подключением через винтовые зажимы. Эти наконечники обеспечивают безопасное и долговечное соединение в условиях повышенной вибрации и частых обслуживаний.

Назначение и область применения

Наконечник вилочный изолированный НВИ 5.5-5 и НВИ 6.0-5 (50 штук) применяется для оконцевания многопроволочных медных проводов сечением 2–6 мм2. Подходит там, где нужна быстрая сборка и возможность периодического отключения - например, в распределительных щитах, пультах управления, силовых цепях оборудования. Благодаря вилочной форме, такие наконечники позволяют легко отсоединять и переустанавливать провода без полного демонтажа крепления, что особенно удобно при тестировании, ремонте или изменении схемы.

Технические характеристики

• Тип: вилочный изолированный наконечник
• Номинальное сечение провода: 2–6 мм2
• Размер резьбы: М5
• Напряжение: до 690 В
• Максимальный ток: 48 А
• Материал контакта: медь, лужённая
• Изоляция: ПВХ, жёлтого цвета
• Внутренний диаметр гильзы: 3,4 мм
• Форма гильзы: короткая
• Рабочий температурный диапазон: от –40 C до +80 C
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 5.5-5 и НВИ 6.0-5 (50 штук) совместим с любыми винтовыми клеммами стандарта M5. Для установки используется опрессовка специальным инструментом - клещами с матрицей для вилочных наконечников. Убедитесь, что зачищенный конец провода полностью вошёл в гильзу перед опрессовкой. Лужёная поверхность обеспечивает хорошую проводимость и снижает риск окисления. Изоляция выступает за край гильзы, исключая случайное замыкание на корпус. Продукт подходит даже для проводов с лаковой изоляцией - после зачистки они плотно фиксируются внутри гильзы.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который устойчив к механическому воздействию, маслам и большинству химических сред. Цветовая маркировка (жёлтый) позволяет быстро отличить этот тип наконечника от других. Гарантированная работа при температурах от –40 C до +80 C делает продукт пригодным для использования в холодных помещениях, на открытых участках и в технологическом оборудовании. Соответствие требованиям безопасности достигается за счёт герметичной изоляции и качественного лужения контакта.

Преимущества

• Удобство сервиса: можно отключить и снова подключить провод без снятия всего крепления
• Стандартный размер М5 - совместим с широким спектром клемм и аппаратов
• Изолированная форма исключает риск прикосновения к токоведущим элементам
• Лужёная медь повышает долговечность и снижает переходное сопротивление
• Высокая термостойкость изоляции - работает в экстремальных условиях

Ограничения применения

Не для одножильных жестких проводов - наконечник рассчитан именно на многопроволочные (гибкие) провода. Не рекомендовано использовать в местах постоянного изгиба или с высокими динамическими нагрузками, так как это может вызвать усталостное разрушение металла. Также не следует применять вместо кольцевых наконечников в стационарных системах, где требуются максимальная прочность и минимальный доступ - здесь лучше выбрать НКИ EKF PROxima.

Примеры использования

• Подключение к клеммам автоматических выключателей в щитах
• Соединение проводов с реле, контакторами, трансформаторами
• Электрооборудование станков, конвейеров, насосов с частым техобслуживанием
• Аппараты управления в пищевой, фармацевтической и машиностроительной промышленности

Практические советы

• Выбирайте наконечник по точному значению сечения провода - для 2–6 мм2 используйте НВИ 5.5-5 или НВИ 6.0-5 (50 штук); не допускайте слишком свободного входа провода в гильзу
• Перед опрессовкой проверьте, чтобы все жилы были равномерно заполнены - лишние проволочки могут выпирать и нарушить контакт
• При использовании в условиях вибраций дополнительно закрепите провод хомутом рядом с наконечником
• Запрещено использовать плоскогубцы для опрессовки - обязательно применять профессиональные клещи с подходящей матрицей
• Жёлтый цвет изоляции хорошо виден в сложенных пучках - это ускоряет диагностику и ремонт
