Наконечник НBИ5.5-5 вилка 4-6мм (20 шт) | UNL10-4-006-6-5 IEK

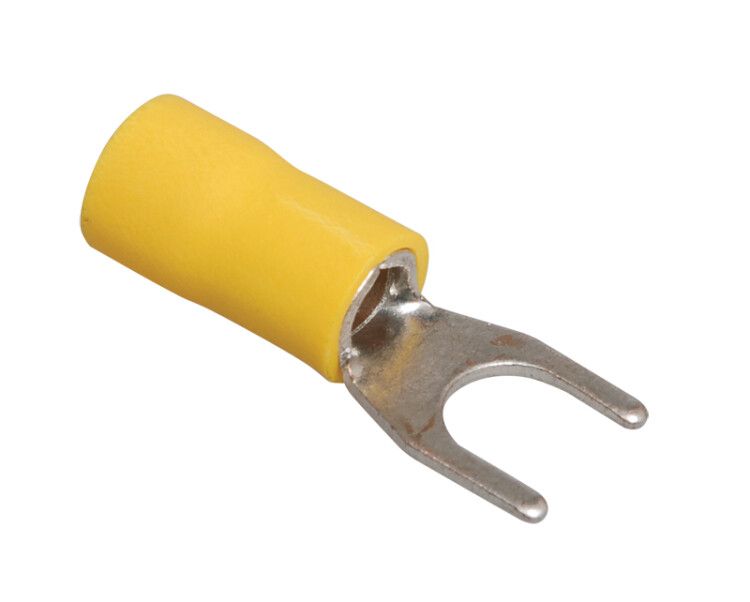

Наконечник НВИ 5.5-5 вилка 4-6 мм (упаковка 20 шт) от IEK - это надёжный вилочный наконечник из лужёной меди для оконцевания многожильных проводов сечением 4–6 мм2. Применяется там, где требуется прочное и долговечное соединение через винтовые зажимы, например, в распределительных щитах, пультах управления и силовой аппаратуре.

Назначение и область применения

Наконечник НВИ 5.5-5 вилка 4-6 мм (упаковка 20 шт) предназначен для оконцевания медных многожильных проводов методом опрессовки. Он обеспечивает надёжный контакт между проводом и винтовым зажимом, предотвращает ослабление соединения при вибрации и перегреве. Подходит для установки в автоматических выключателях, контакторах, клеммниках, трансформаторах и других устройствах с винтовыми клеммами.

Технические характеристики

• Форма: вилочная - позволяет легко вставлять и извлекать из клеммы без инструментов
• Поперечное сечение провода: 4–6 мм2 - совместим с большинством бытовых и промышленных проводов
• Диаметр отверстия: 5 мм - подходит для винтов M5
• Наружный диаметр: 6,7 мм - гарантирует плотную посадку в стандартных клеммах
• Материал: медь - высокая электропроводность и термостойкость
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление
• Изоляция: да - цвет желтый, обеспечивает визуальное отличие и безопасность при работе под напряжением
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Гарантия: 36 месяцев
• Упаковка: 20 штук в одной упаковке

Совместимость и монтаж

Наконечник НВИ 5.5-5 вилка 4-6 мм (упаковка 20 шт) совместим с винтовыми клеммами диаметром 5 мм. Для монтажа необходимо использовать инструмент для опрессовки с матрицей, подходящей под сечение 4–6 мм2. Убедитесь, что губки клещей точно соответствуют форме наконечника - некорректная опрессовка приведёт к плохому контакту или повреждению изоляции. После монтажа проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для комплектующих низковольтной аппаратуры. Лужёное покрытие и изолированная форма обеспечивают безопасность при работе в условиях повышенной влажности и температурных колебаний. Цвет изоляции (жёлтый) соответствует принятой цветовой маркировке для вилочных наконечников.

Преимущества

• Высокая надёжность соединения благодаря лужёному покрытию - меньше окисления, ниже нагрев
• Изолированный корпус снижает риск случайного замыкания
• Вилочная форма ускоряет монтаж и обслуживание - можно менять без полного демонтажа клеммы
• Стандартные размеры - совместимы с продукцией всех крупных производителей электрооборудования
• Удобная упаковка - 20 штук позволяют закупить партию для нескольких объектов

Ограничения применения

• Не применяется для одножильных проводов - предназначены только для многожильных
• Не допускается использование с винтами больше M5 - диаметр отверстия 5 мм фиксирован
• Требуется обязательная опрессовка - пайка недопустима, так как нарушается целостность конструкции
• Не рекомендован для постоянного погружения в жидкости - хотя есть изоляция, уровень защиты IP не указан

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Монтаж цепей управления на станках с ЧПУ
• Соединение проводов с клеммами частотных преобразователей
• Обвязка двигателей в системах вентиляции и конвейеров
• Замена старых наконечников при модернизации электрощитов

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не более того
• Выбирайте клещи с регулировкой усилия - переопрессовка деформирует изоляцию, слабая - вызывает люфт
• Проверяйте соответствие сечения провода и наконечника: 4–6 мм2 - это максимальный диапазон; меньшее сечение может не держаться
• При использовании в вибрационных средах (например, на транспорте) дополнительно используйте контргайки или фиксирующие элементы
• Храните в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги
