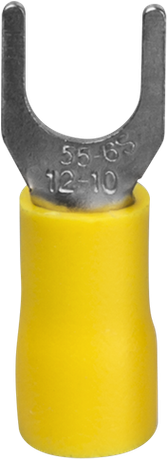

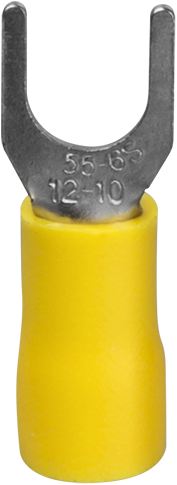

Наконечник кабельный вилочный изолированный (НВИ) 61 064 NET-PTI-6-6-B50 (уп.50шт) Navigator 61064 20266

Наконечник кабельный вилочный изолированный НВИ 6-6, желтый (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 4–6 мм2 через опрессовку. Артикулы 20266 и 61064 соответствуют серии NET-PTI и используются в распределительных щитах, оборудовании управления и силовой автоматике.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводов перед подключением к зажимам, клеммным колодкам или разъёмам. Подходит для работы в условиях постоянной нагрузки: панелях управления, контакторах, автоматах, частотных преобразователях, станках и системах автономного питания. Жёлтый цвет позволяет легко отличить фазу L1 в трёхфазных цепях.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2
• Диаметр отверстия: 6,4 мм - совпадает с типовым размером болтов M6
• Наружный диаметр: 6,7 мм - учитывается при компоновке в плотных корпусах
• Номинальный ток: 48 А - допустимая длительная нагрузка при нормальных условиях
• Рабочее напряжение: 380 В - сетей переменного тока до 1000 В
• Материал контакта: медь никелированная - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: ПВХ пластикат самозатухающий - предотвращает распространение пламени
• Температурный диапазон: от –55 C до +105 C - работает в экстремальных условиях
• Степень защиты IP20 - защита от доступа пальцами и крупными предметами; не герметична
• Упаковка: 50 штук в одной картонной коробке

Совместимость и монтаж

Наконечник НВИ 6-6 монтируется исключительно методом опрессовки специальным клещами с матрицей под сечение 4–6 мм2. Перед установкой необходимо удалить изоляцию с конца провода на длину, равную глубине гильзы наконечника. После опрессовки проверьте прочность соединения легким растяжением. Убедитесь, что жила полностью заполнена гильзу - недостаточная опрессовка вызывает нагрев и выход из строя. Кабель должен быть однородным, без обрывов жил. Для многожильных проводов рекомендовано использовать наконечники именно этой серии - они обеспечивают равномерное давление на все жилы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50952-2007 и IEC 60947-7-1. Самозатухающая изоляция соответствует классу V-0 по UL 94. Применение в электроустановках до 1000 В требует соблюдения правил ПУЭ. Сертифицировано для использования в помещениях с обычной степенью опасности. Не используется во взрывоопасных средах.

Преимущества

• Никелирование поверхности меди увеличивает долговечность контакта и препятствует окислению
• Жесткая ПВХ-манжета защищает изоляцию кабеля от механических повреждений при сборке
• Высокая термостойкость (+105 C) позволяет применять в устройствах с высокими тепловыделениями
• Яркий желтый цвет ускоряет визуальный контроль и минимизирует риск путаницы фаз
• Оптимальная форма вилочки обеспечивает плотный контакт даже при слабом моменте затяжки

Ограничения применения

• Не для однопроволочных (монолитных) проводов - возможен разлом жилы при опрессовке
• Запрещено использование вне закрытых помещений - IP20 не защищает от влаги и пыли
• Не рассчитан на частые демонтажи - после нескольких разборок контакт может потерять усилие прилегания
• Не подходит для кабелей сечением менее 4 мм2 - существует риск выскальзывания из гильзы
• Не используйте с алюминиевыми проводами - материал контакта несовместим с алюминием

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Присоединение проводов к клеммам частотного преобразователя
• Обжим фазных проводов в пультах управления станков с ЧПУ
• Создание быстроразъемных соединений между модулями системы автоматизации
• Монтаж в распределительных коробках промышленных холодильных камер

Практические советы

• Выбирайте клещи с регулировкой усилия - переопрессовка деформирует изоляцию, недоопрессовка - снижает надёжность
• Перед монтажом протестируйте один наконечник: попробуйте потянуть провод - он не должен выскакивать
• При работе в условиях повышенной влажности дополнительно смазывайте контакты токоотводящей пастой
• Для удобства хранения сохраняйте упаковку - она содержит информацию о сертификатах и партии
• Артикулы 20266 и 61064 - это одна и та же продукция, различаются лишь внутренние номера поставщика
