Наконечник НКИ 5,5-5 кольцо 4-6мм (100шт/упак) | UNL20-006-6-5-G GENERICA IEK

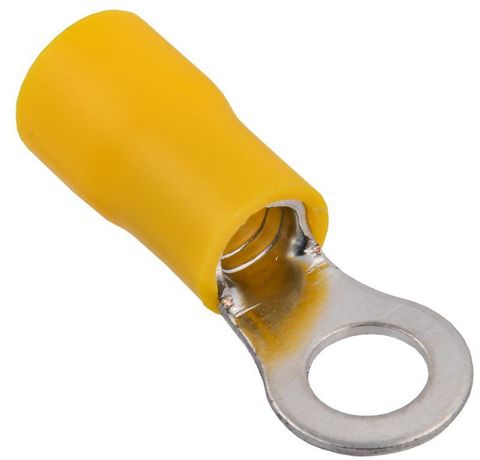

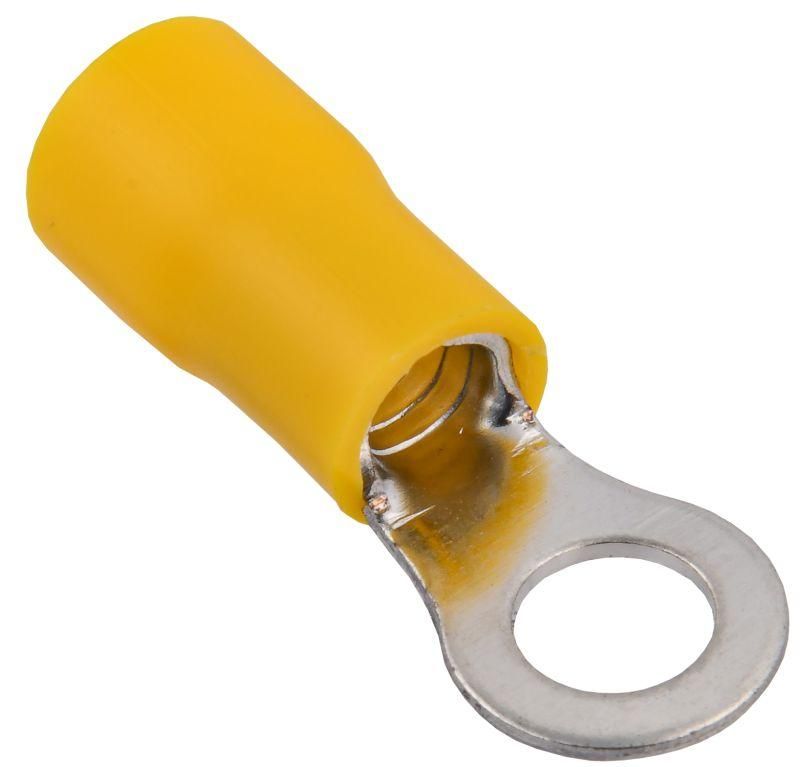

Наконечник НКИ 5,5-5 кольцо 4-6 мм (100 штук в упаковке) - это надёжный комплектный элемент для оконцевания медных проводов с помощью опрессовки. Подходит для установки в винтовые зажимы, обеспечивает прочное и долговечное соединение. Бренд GENERICA и артикул unl20-006-6-5-g указывают на соответствие стандартным решениям из серии IEK.

Назначение и область применения

Наконечник НКИ 5,5-5 кольцо 4-6 мм предназначен для оконцевания многожильных и одножильных медных проводов сечением 4–6 мм2. Применяется там, где требуется надёжное винтовое соединение - например, в распределительных щитах, контакторах, автоматических выключателях, клеммниках и других устройствах с болтовыми зажимами. Кольцевая форма позволяет легко закрепить наконечник на винте диаметром 5 мм.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2 - подходит для проводов средней мощности
• Размер резьбы: М5 - совместим с винтами диаметром 5 мм
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Материал: латунь - высокая электропроводность и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы
• Изоляция: есть - защищает токоведущую часть от случайного контакта
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Количество в упаковке: 100 штук - удобно для масштабных работ

Совместимость и монтаж

Наконечник НКИ 5,5-5 кольцо 4-6 мм совместим с любыми устройствами, имеющими винтовые зажимы под М5. Для монтажа:

• Зачистите изоляцию провода на длину, соответствующую гильзе наконечника (обычно 8–10 мм)
• Вставьте жилу в трубчатую часть до упора
• Обожмите специальным клещами - используйте матрицу для сечения 4–6 мм2
• Убедитесь, что изоляция плотно прилегает к основанию наконечника
• Закрепите кольцо на винт М5 и затяните с усилием, рекомендованным производителем оборудования

Не допускается использование с алюминиевыми проводами - материал рассчитан исключительно на медь.

Безопасность и стандарты

Наконечник НКИ 5,5-5 кольцо 4-6 мм соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1. Лужёное покрытие снижает риск коррозии, а наличие изоляции исключает случайное замыкание на корпус. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Латунная основа обеспечивает хорошую теплопроводность и устойчивость к деформации
• Лужёное покрытие продлевает жизнь контакта в условиях повышенной влажности
• Изолированная конструкция снижает риск поражения током при обслуживании
• Стандартная кольцевая форма гарантирует совместимость с большинством коммерческих клемм
• Удобная упаковка по 100 штук экономит время при крупном монтаже

Ограничения применения

• Не применяется для проводов сечением менее 4 мм2 или более 6 мм2 - возможна потеря контакта или повреждение наконечника
• Не предназначена для работы с алюминием - отличается коэффициентом расширения и химической активностью
• Не используется в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Не рекомендуется для частых демонтажей - после нескольких разборок возможно ослабление обжима

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Монтаж силовых цепей на станках с ЧПУ
• Присоединение проводов к клеммам терморегуляторов и реле
• Соединение проводов в системах управления конвейерами и насосами

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен - недостаточная глубина снижает надёжность
• Выбирайте клещи с регулировкой усилия - пережим может повредить жилу, слабый обжим вызывает нагрев
• При работе в сырых помещениях дополнительно смажьте контактную поверхность антикоррозийной пастой
• Учитывайте посадочный диаметр кольца - он соответствует М5, но не всегда совпадает с внешним диаметром головки винта; перед монтажом сверьтесь с документацией оборудования
• Храните в сухом месте - даже лужёное покрытие может окисляться при длительном воздействии влаги
