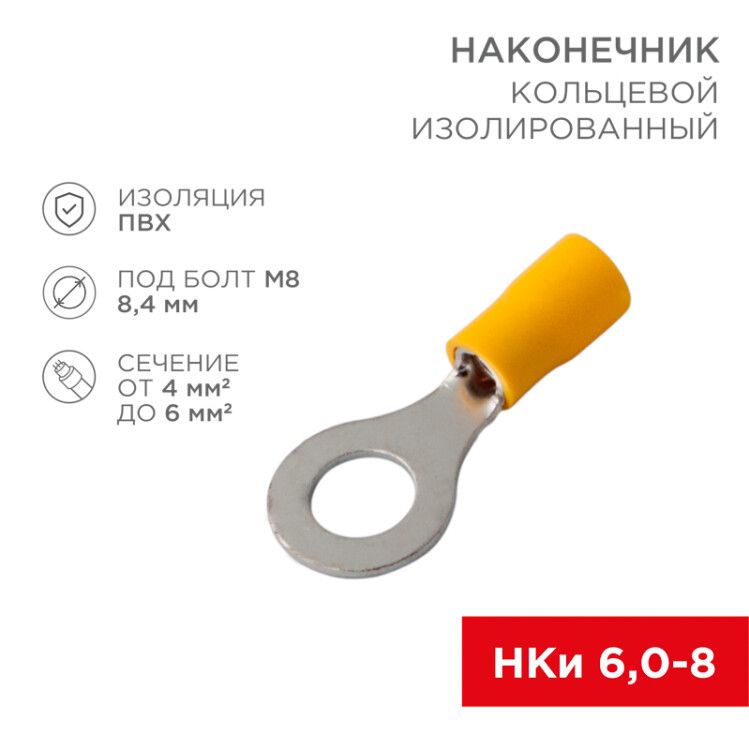

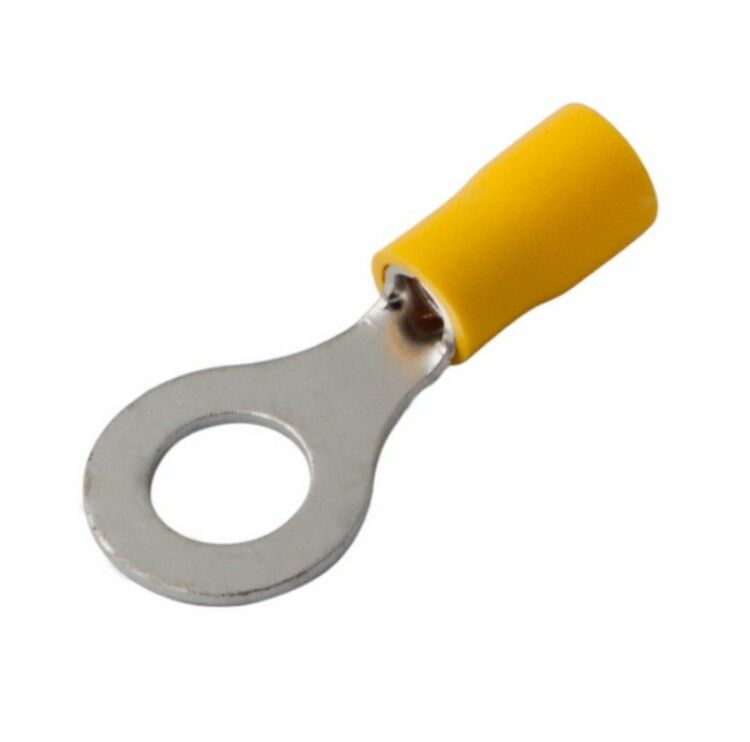

Наконечник кольцевой изолированный 8.4 мм 4-6 (НКи 6.0-8/НКи5,5-8) желтый | 08-0054 REXANT MEET

Наконечник кольцевой изолированный ø8.4 мм 4-6 мм2 (НКи 6.0-8 / НКи5,5-8) желтый от REXANT - это готовое решение для надёжного обжимного соединения многожильных медных проводов с винтовыми клеммами. Применяется там, где требуется частое отключение, высокая механическая прочность и защита от случайного контакта.

Назначение и область применения

Наконечник кольцевой изолированный ø8.4 мм 4-6 мм2 (НКи 6.0-8 / НКи5,5-8) желтый предназначен для оконцовки многожильных медных проводов сечением 4–6 мм2 перед подключением к винтовым зажимам. Подходит для ситуаций, где важно быстрое и надёжное соединение, особенно при необходимости периодического демонтажа.

Часто применяется в подвижных системах: автомобильная, железнодорожная, авиационная и судовая электроника, климатические установки, телекоммуникационное оборудование, панели управления. Благодаря изоляции исключается риск замыкания на корпус или соседние элементы.

Технические характеристики

• Сечение провода: 4–6 мм2 (для многожильных медных проводов)
• Диаметр кольцевого отверстия: 8.4 мм
• Материал контакта: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Максимальный рабочий ток: 48 А
• Температурный диапазон: от –40 C до +80 C
• Тип монтажа: обжимной
• Конструкция: короткая - оптимизирована для плотных сборок

Совместимость и монтаж

Наконечник кольцевой изолированный ø8.4 мм 4-6 мм2 (НКи 6.0-8 / НКи5,5-8) желтый требует обжима специализированными клещами. Не используйте обычные плоскогубцы - это повредит контакт и изоляцию.

Подходящие модели пресс-клещей:

• HT-301 H (арт. 12-3014, 12-3014)
• HT-301 N (арт. 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется поверх изоляции - это обеспечивает герметичность и предотвращает выскальзывание провода. Убедитесь, что обжим равномерный, без трещин в изоляции и с полным заполнением гильзы.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для промышленного оборудования. Лужёное покрытие снижает окисление контакта, продлевает срок службы и улучшает проводимость. Изоляция из ПВХ устойчива к искрам, перепадам температур и воздействию масла.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции после монтажа
• Латунный контакт с лужением обеспечивает долговечность и стабильную проводимость
• Жёлтый цвет изоляции позволяет легко идентифицировать наконечники в сложных панелях
• Короткая форма экономит пространство в плотных распределительных коробках
• Поддерживает многократное подключение/отключение без потери качества контакта

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при обжиме
• Не рекомендовано применение в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является герметичной
• Максимальный ток 48 А - не использовать в цепях выше этого значения даже кратковременно
• Температура выше +80 C может деформировать ПВХ-изоляцию

Примеры использования

• Подключение клеммных колодок в бортовой сети автобуса
• Заземление двигателей в вагонах метро
• Присоединение терморегуляторов в HVAC-системах
• Установка реле и предохранителей в щитах связи
• Монтаж датчиков на движущихся участках машин

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину гильзы - не больше и не меньше
• Проверьте соответствие диаметра винта (8.4 мм) - подходит под M5, M6, реже M4
• При использовании в вибрационных средах (например, на транспорте) проверяйте затяжку винта каждые 3–6 месяцев
• Артикулы 08-0054 и etm08-0054 - это один и тот же продукт REXANT, различаются только форматы кодирования
• Не комбинируйте этот наконечник с другими материалами - например, алюминиевые провода несовместимы
