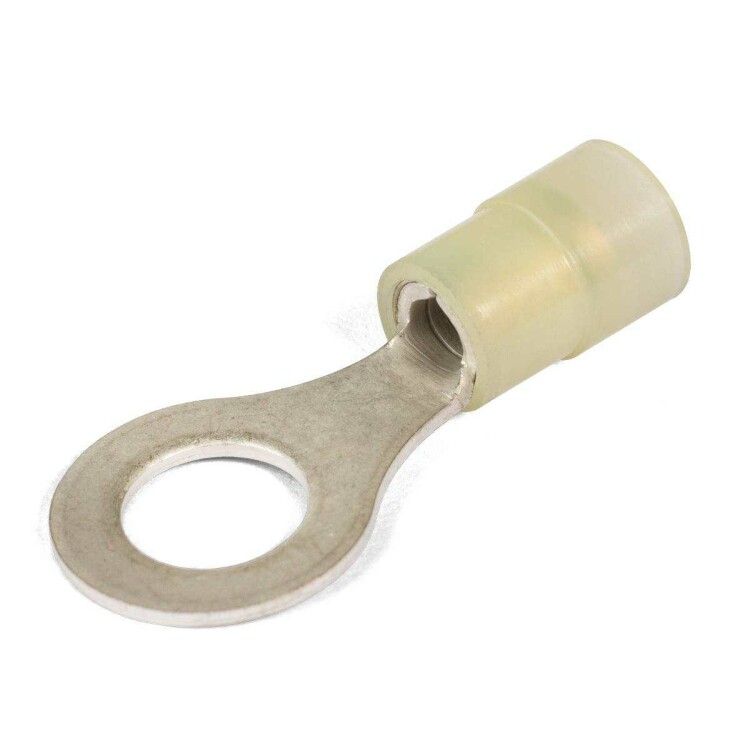

Наконечник виброустойчивый кольцевой ВНКИ 6.0-8 - 66636 КВТ

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 6,0-8 от КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5–6 мм2 с последующей фиксацией на винтовых клеммах. Благодаря усиленной конструкции и изолированному корпусу, этот наконечник особенно эффективен в условиях вибраций и повышенных температур.

Назначение и область применения

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 6,0-8 используется для оконцевания медных проводов методом опрессовки перед установкой на клеммы электрооборудования. Подходит для применений, где важна устойчивость к вибрациям и частому обслуживанию: панели управления, силовые щиты, станки, транспортные средства, промышленные конвейеры.

Технические характеристики

• Номинальное сечение провода: 2,5–6 мм2
• Диаметр отверстия: 8,4 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон, без галогенов
• Рабочее напряжение: до 0,69 кВ (690 В)
• Температурная стойкость: до +105 C
• Цвет изоляции: желтый
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ВНКИ 6,0-8 совместим с любыми клеммами, имеющими винтовое крепление диаметром 8,4 мм. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей для сечения 2,5–6 мм2. Опрессовка выполняется поверх изолирующей манжеты - это обеспечивает герметичность и предотвращает повреждение изоляции. Конструкция «Easy Entry» с конусным входом позволяет легко заводить многожильную жилу даже при ограниченном доступе.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения на 25–30%, что делает наконечник виброустойчивым.
• Поперечные засечки внутри трубки усиливают сцепление с жилой, снижая риск выскальзывания.
• Полупрозрачная изоляционная манжета позволяет визуально проверить глубину захода провода при опрессовке.
• Расширенный диапазон сечений (2,5–6 мм2) позволяет использовать один тип наконечника вместо нескольких, уменьшая запас на складе.

Безопасность и стандарты

Наконечник соответствует требованиям ТУ 3424-001-59861269-2004. Изоляция выполнена из самозатухающего нейлона без галогенов - это исключает выделение токсичных веществ при перегреве. Номинальное напряжение 0,69 кВ гарантирует безопасную работу в сетях до 690 В переменного тока. Температурная стойкость до +105 C допускает использование в нагреваемых средах, таких как двигатели и преобразователи частоты.

Преимущества

• Высокая виброустойчивость благодаря двойной конструкции с медной втулкой.
• Удобство монтажа: конусный вход и полупрозрачная изоляция ускоряют сборку и минимизируют ошибки.
• Долговечность: луженое покрытие защищает медь от окисления, продлевая срок службы соединения.
• Экономия места: один тип наконечника заменяет несколько моделей за счёт широкого диапазона сечений.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Запрещено использовать при температурах выше +105 C - изоляция теряет прочность.
• Не рекомендовано применение в агрессивных химических средах (например, вблизи кислот или растворителей), так как нейлон не устойчив ко всем видам химии.
• Не подходит для крепления на болты меньшего диаметра - отверстие 8,4 мм требует точного соответствия.

Примеры использования

• Подключение двигателей в промышленных станках с высокой вибрацией.
• Сборка распределительных щитов на объектах ЖКХ и энергетики.
• Электрооборудование автопарков, железных дорог и судов - там, где важно сохранение контакта при движении.
• Аппараты с частотными преобразователями, работающие при повышенных температурах.

Практические советы

• Перед опрессовкой убедитесь, что сечение провода попадает в диапазон 2,5–6 мм2 - слишком тонкий или толстый провод приведёт к плохому контакту.
• Используйте пресс-клещи с регулируемым давлением; переусиливать нельзя - можно повредить втулку или изоляцию.
• Проверьте, чтобы жила полностью вошла в наконечник - видно через полупрозрачную манжету. Минимальный заход - до отметки начала металлической части.
• Храните в сухом месте. Лужёная медь не боится влаги, но длительное воздействие влаги может вызвать коррозию клемм.
• При замене старых наконечников - выбирайте аналогичный диаметр отверстия (8,4 мм), чтобы не менять клеммы оборудования.
