Наконечник НКИ5.5-4 кольцо 4-6мм (20 шт) | UNL20-4-006-6-4 IEK

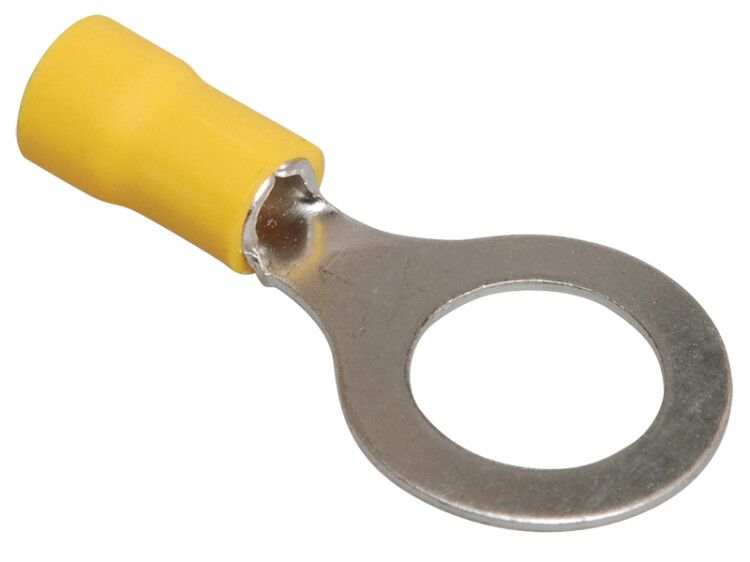

Наконечник НКИ 5.5-4 кольцо 4–6 мм (20 шт) от IEK предназначен для надёжного оконцевания медных проводов с помощью опрессовки. Этот тип наконечника применяют там, где требуется прочное винтовое соединение - например, в распределительных щитах, контакторах или клеммных колодках. Артикул unl20-4-006-6-4 указывает на комплектацию: 20 штук в упаковке.

Назначение и область применения

Наконечник НКИ 5.5-4 кольцо 4–6 мм (20 шт) используют для подготовки концов многожильных и одножильных медных проводов к подключению через винты. Кольцевая форма позволяет плотно фиксироваться под гайкой или болтом, обеспечивая стабильный токовый контакт. Подходит для установки в автоматических выключателях, клеммах, реле, силовых модулях и других устройствах с винтовыми зажимами.

Технические характеристики

• Поперечное сечение провода: 4–6 мм2 - подходит для проводов средней мощности, часто используемых в бытовых и промышленных цепях;
• Диаметр отверстия: 4,3 мм - совместим с винтами M4; проверьте размер вашего крепления перед монтажом;
• Наружный диаметр кольца: 6,7 мм - гарантирует свободную посадку даже в плотно расположенных клеммах;
• Материал: медь - высокая проводимость и долговечность;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, продлевает срок службы;
• Изоляция: да, желтая - предотвращает случайные замыкания, повышает безопасность при работе под напряжением;
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих равномерное давление;
• Гарантия: 36 месяцев - подтверждает соответствие качественным стандартам производства IEK.

Совместимость и монтаж

Наконечник НКИ 5.5-4 кольцо 4–6 мм (20 шт) совместим с любыми устройствами, имеющими винтовые зажимы диаметром до М4. Для правильного монтажа:

• Зачистите изоляцию провода точно на длину втулки наконечника - не более 8–9 мм;
• Убедитесь, что все жилы полностью вошли внутрь трубчатой части наконечника;
• Используйте опрессовочные клещи с матрицей для сечений 4–6 мм2 - некорректная опрессовка вызовет перегрев или ослабление контакта;
• Не допускайте перекоса при запрессовке - это нарушает герметичность и увеличивает риск нагрева.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.5.2 и IEC 60947-1. Лужёное покрытие и изолированная конструкция снижают риск возгорания и поражения током. Жёлтая изоляция соответствует цветовой маркировке для удобства идентификации в сложных сборках.

Преимущества

• Стандартная кольцевая форма обеспечивает надёжное механическое крепление без проскальзывания;
• Лужёный слой сохраняет проводимость даже в условиях повышенной влажности;
• Изолированный дизайн исключает необходимость в дополнительной термоусадке или изоленте;
• Высокая точность геометрии - каждый наконечник легко помещается в стандартные клеммы без усилий;
• Удобная упаковка: 20 штук - хватает на крупный проект, минимум потерь при использовании.

Ограничения применения

• Не для алюминиевых проводов - материал рассчитан только на медь;
• Не рекомендован для частых демонтажей - после нескольких разборок винтового соединения возможна деформация кольца;
• Работает только при температуре от –40C до +105C - вне этого диапазона возможно изменение свойств материала;
• Не использовать в взрывоопасных зонах без сертификации оборудования - сам по себе наконечник не имеет защиты от взрыва.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления;
• Присоединение проводов к клеммным колодкам в системах автономного освещения;
• Монтаж цепей питания двигателей малой мощности на конвейерах;
• Соединение проводов с реле времени или тепловыми элементами в системах контроля.

Практические советы

• Перед монтажом всегда сверяйте сечение провода с заявленным - 4–6 мм2 - использование меньшего провода приведёт к люфтам, большего - к невозможности запрессовать;
• Проверяйте глубину вставки: если видна часть жилы за пределами втулки - наконечник установлен неверно;
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повредить лудёное покрытие;
• Для массового монтажа закупайте сразу несколько упаковок - партии могут отличаться по оттенку изоляции, что затруднит унификацию внешнего вида;
• Артикул unl20-4-006-6-4 можно найти в каталогах IEK как аналог NIKI-5.5/4 - важно не путать с другими сериями.
